摘要：
工业自动化现场空间有限，4U上架机箱过大。东田DT-5309-BH310MA壁挂式微型电脑主机以320×380×180mm机身保留1×PCIe X16插槽加装RTX 3060，兼顾尺寸与图形算力。
一、空间受限的工业自动化现场
工业自动化设备正加速向产线边缘部署，控制柜与操作台的空间日益紧张。某工业自动化集成商在选型时，先看中的4U上架式机型因机身过大不便安装；最终转向壁挂式微型电脑主机，并要求能加装独立显卡以承载机器视觉与图形处理。本文从该空间受限场景切入，说明紧凑型主机的选型要点。
二、4U上架机箱为什么太大
客户的痛点集中在体积与显卡需求的空间冲突：

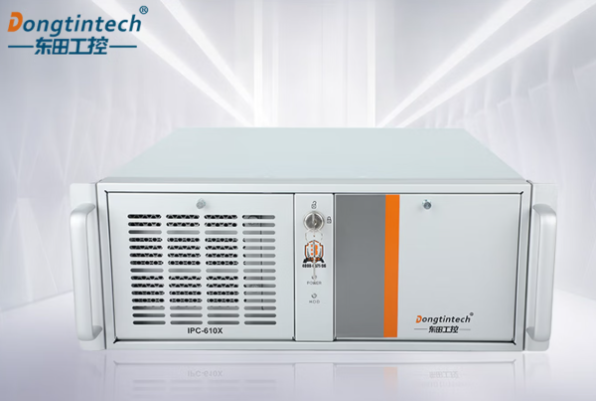

体积过大：610L类4U上架式机箱尺寸约482×481×177mm（宽×深×高），整机约23kg，需配套标准机柜。
安装受限：客户安装位无标准机柜，或机柜剩余空间不足，481mm的深度难以放入。
显卡需求：机器视觉任务需RTX 3060级别独立显卡，但上架机型体积与现场空间直接冲突。
三、空间受限与显卡扩展如何兼得
矛盾的本质是“小体积”与“标准PCIe X16全长槽位”能否共存：
形态差异：壁挂式比4U上架更浅、更轻，可直接固定于墙面或设备侧壁，免去机柜。
扩展关键：问题不在“有没有PCIe”，而在“有没有标准PCIe X16槽位”来加装全长独立显卡。
供电匹配：独立显卡带来额外功耗，电源余量必须与机箱体积一并考虑。
四、DT-5309-BH310MA如何回应需求？
东田DT-5309-BH310MA壁挂式微型电脑主机以紧凑机身保留扩展能力，逐条回应上述需求：

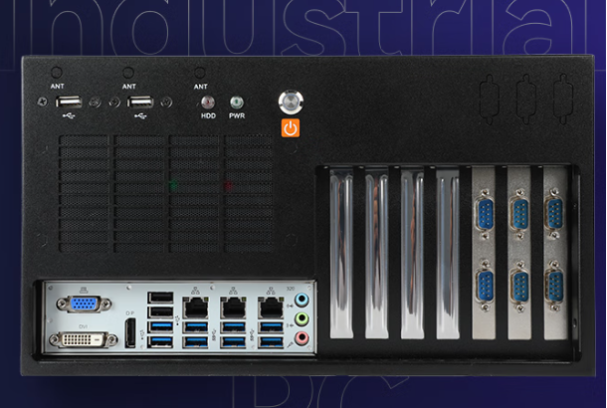

小尺寸壁挂：机箱320×380×180mm，深仅380mm（比4U浅约100mm），约9kg，壁挂/坐装两用。
PCIe X16扩展：标配1×PCIe X16插槽，可加装RTX 3060独立显卡；建议选半高版以适配180mm机箱高度。
供电余量：标配300W电源，可更换550W，满足CPU与3060的合计功耗需求。

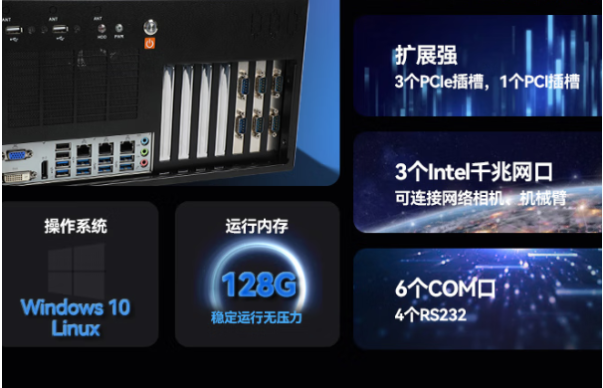

接口密度：6×COM（2路RS232/485）、8×USB（4×USB3.0）、2×Intel千兆、VGA+HDMI+DVI-I，适配工业外设。
计算平台：Intel H310芯片组，支持酷睿8/9代I3/I5/I7，2×DDR4 U-DIMM最大32G，满足自动化软件运行。
五、尺寸与扩展量化对比
下表将客户原方案的4U上架机型与DT-5309-BH310MA微型电脑主机在关键维度上量化对比：
| 对比维度 | 610L 4U上架式 | DT-5309 壁挂式 |
| 安装形态 | 4U上架（需标准机柜） | 壁挂/坐装（免机柜） |
| 机箱尺寸(宽×深×高) | 482×481×177mm | 320×380×180mm |
| 整机重量 | 约23kg | 约9kg |
| 显卡扩展 | 部分型号含PCIe X16 | 标配1×PCIe X16（可装3060） |
| 电源配置 | 300W起 | 300W（可换550W） |
| 适用场景 | 机房集中部署 | 产线边缘、空间受限现场 |
六、结语
把RTX 3060级别的图形算力装进一台壁挂式微型电脑主机，解决的是“既要独立显卡、又要小体积”的空间矛盾。东田工控DT-5309-BH310MA以320×380×180mm机身与1×PCIe X16扩展，为工业自动化现场提供紧凑可行的算力方案。
FAQ：
Q：DT-5309-BH310MA支持哪些CPU？
A：采用Intel H310芯片组，LGA1151接口，支持英特尔酷睿8/9代I3/I5/I7处理器。
Q：能加装RTX 3060独立显卡吗？
A：机身标配1×PCIe X16插槽，可加装RTX 3060；建议选用半高版以适配180mm机箱高度，并选配550W电源保证供电余量。
Q：微型电脑主机的尺寸与重量是多少？
A：机箱尺寸320×380×180mm（宽×深×高），整机约9kg，支持壁挂或坐装两种安装方式。
Q：内存与存储如何扩展？
A：提供2×DDR4 U-DIMM插槽，最大32G（2400/2666MHz）；4×SATAⅢ+1×mSATA；Mini-PCIe插槽可扩展WiFi与4G。
Q：若空间或扩展需求不同，东田还有哪些产品可选？
A：东田拥有壁挂式、嵌入式无风扇、加固便携、4U上架等完整产品线；更紧凑可选嵌入式无风扇机型，需多显卡扩展可选4U上架机型，可按现场空间与扩展量匹配。
Q：加装3060后散热如何控制？
A：机箱预留风道，建议选配550W电源并将3060控制为半高单风扇版本，使整机功耗与发热处于机箱散热能力范围内。
