面向无人机地面站作业的便携机选型与承接思路

　　无人机地面站作业需同时监控图传画面、飞行参数与航线地图，并连接图传数传电台等外设。此类任务如何导向三屏加固便携机：东田DTG-S1437ZD-JQ670MA以三屏独立显示、Q670E算力平台与多网口多串口逐项承接。

　　无人机地面站作业时，操作人员需要同时掌握实时图传画面、飞行参数与电子地图航线，还要在户外环境下连接图传数传电台、RTK等专业外设。多路信息并行呈现、外设可靠接入与现场连续运行，共同构成地面站控制终端的核心任务条件。

　　一、地面站作业的显示与链路

　　无人机地面站是飞行任务的现场控制中枢，作业时通常需要同时呈现实时图传画面、飞行参数与电子地图航线。主屏查看图传与云台画面，副屏规划航线、查看地图，第三块屏监控高度、电量与告警，是此类地面站常见的分工方式，多屏独立显示能减少窗口切换带来的操作延误。

　　地面站还要连接图传数传电台、RTK、GNSS与各类传感器，数传电台可建立不依赖公网的点对点通信链路。设备常在户外强光、车载振动、多尘环境下连续运行，要求控制终端具备高亮可读屏幕、加固结构与充足的专业接口。

　　二、东田三屏加固便携机

　　针对上述任务，东田工控DTG-S1437ZD-JQ670MA以下翻式三屏加固便携机承接。

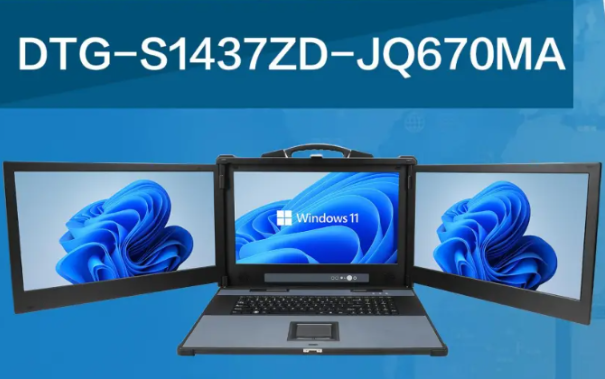

　　该机型配备3个17.3英寸1920×1080全高清屏，500cd/m²亮度与防眩光膜保证户外强光下可读，3个HDMI独立驱动三屏显示，总视域达51英寸，可同时呈现图传、地图与飞行参数。

　　将地面站需求与方案配置对照：

　　这些要求并非孤立罗列，显示对应多信息并行查看，算力对应图传解码与数据处理，接口对应外设链路，环境对应现场连续运行。方案沿任务逻辑逐项承接，构成完整的地面站移动计算平台。

　　三、算力与数据存储

　　该机型核心算力来自Q670E芯片组平台，支持12/13/14代酷睿i3/i5/i7/i9处理器，标配GTX1050TI 4G独立显卡，4个DDR5内存插槽最高支持192GB。图传解码、激光点云处理与三维地图渲染等负载可本地完成，减少对后方算力的依赖。

　　航测任务常产生海量高清图传与影像数据。该机型提供4个SATA3.0接口并支持RAID 0/1/5/10，配合2个M.2 NVMe高速插槽，可将原始数据留在现场处理，也可快速归档，为任务复盘与数据移交提供存储空间。

　　四、外设接口与扩展槽

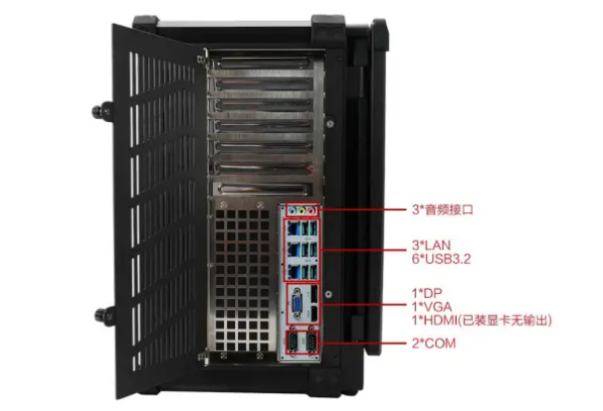

　　地面站外设连接由网口与串口承担：该机型提供3个2.5GbE网口，可分别接入图传、数传与地面网络；COM口支持RS232/422/485，用于连接RTK、GNSS与传感器；6个USB3.2 Gen2接口可接外部存储与调试设备。

　　任务需要按项目集成数据采集卡、通信模块或加速卡时，该机型提供2个PCIe x16插槽（可拆分双x8）、2个PCIe Gen4 x4、2个Gen3 x1与1个PCI插槽，配合M.2扩展位，可针对具体任务配置板卡组合。

　　五、户外环境与供电设计

　　地面站常在户外起降点工作，屏幕需在强光下清晰可读。500cd/m²防眩光屏覆盖此类显示要求；加固机箱结构降低搬运与车载振动的影响；850W电源为该机型提供稳定的供电能力，支撑三屏显示与扩展板卡同时满载运行。

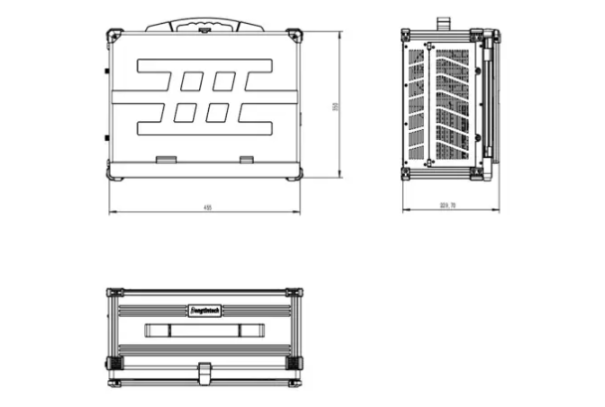

　　该机型整机约18kg，尺寸455×350×229.7mm，属于重载加固便携形态，适合车载与定点架设的作业方式。户外环境下长期连续运行，对电源余量与结构强度都有要求，这类配置为任务提供基础保障。

　　六、地面站选型的任务视角

　　面向无人机地面站任务选型，可围绕四个要素判断：显示是否支持多信息并行、接口是否覆盖外设链路、算力是否满足本地处理、环境设计是否符合现场条件。

　　东田工控加固便携机支持按需定制，包括内存、硬盘、接口数量与操作系统，也可适配国产平台，按项目条件提供配置方案。

　　结语

　　无人机地面站的任务条件决定了控制终端的形态：多屏显示、多接口、本地算力与加固供电缺一不可。东田DTG-S1437ZD-JQ670MA以三屏17.3寸显示、Q670E平台与丰富接口逐项承接，构成面向此类作业的移动计算平台。

　　FAQ

　　地面站为什么需要三屏而不是单屏？

　　此类作业需同时监控图传、地图与飞行参数，单屏频繁切换窗口容易遗漏关键信息。三屏独立分工是无人机地面站常见的显示方式，可让多路信息并行呈现。

　　2.5G网口与COM口在地面站怎么用？

　　2.5G网口可接入图传、数传与地面网络，COM口以RS232/422/485连接RTK、GNSS与传感器，接口类型覆盖此类地面站外设的常见连接方式。

　　多PCIe扩展槽能装什么板卡？

　　可安装数据采集卡、通信模块或加速卡，2个PCIe x16插槽可拆分双x8，按项目任务组合板卡，扩展地面站功能。
