工业用一体机电脑串口跳帽设置：12.1寸工业平板485改232实操

　　摘要

　　东田一台12.1寸工业平板出厂默认带485串口，而客户只需要232通讯。本文复盘该工业用一体机电脑的串口配置过程，从拆机发现485跳帽、重新设置跳帽到232测通，并说明485与232切换的适用场景，帮助现场人员快速定位同类问题。

　　一、问题现象

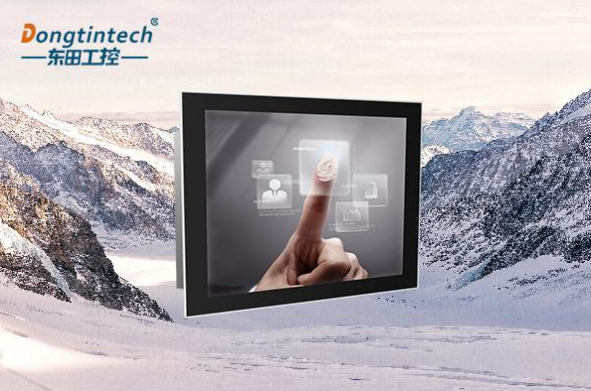

　　某客户采购东田一台12.1寸工业平板，需要使用RS232串口对接既有仪表。这台工业用一体机电脑到货通电后，主板默认引出的是一路RS485，无法直接与客户的232设备通讯，联调一度卡住。

　　二、拆机检查

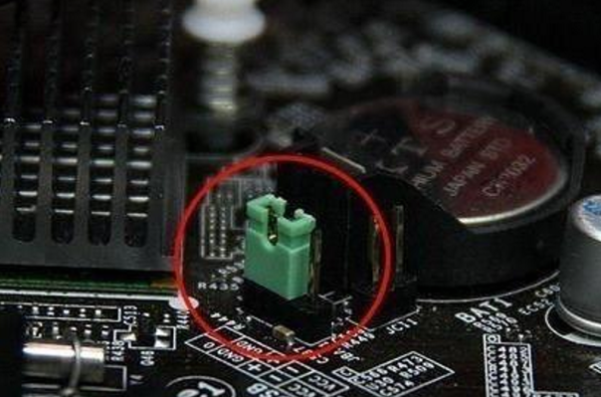

　　现场断电后拆开平板后盖，在主板串口电路附近发现一组跳帽（Jumper）。该跳帽默认插在485对应的引脚位置上，这正是机器"自带一个485"的硬件原因。串口跳帽设置属于物理层选择，确认位置后方向已经清晰。

　　三、调整方案与串口配置

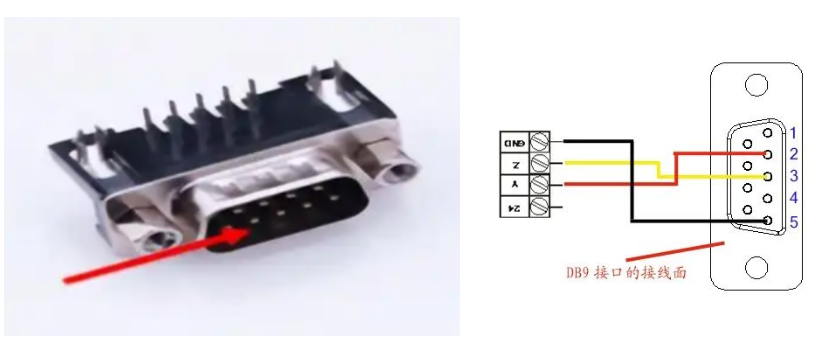

　　工业平板485改232的核心是移动跳帽：将其从485引脚改插到232对应的引脚，使该COM口切换为RS232电平与信号定义。东田工业平板在串口设计上支持RS232/422/485多模式配置，部分机型可在出厂时按订单定制串口类型，减少现场改线。

　　改动必须在断电状态下进行，插拔要到位避免虚接。完成跳帽变更后不要立即上电，先目视确认跳帽跨接在目标两针上，再装回后盖，防止金属异物落入造成短路。

　　四、测试验证

　　重新装配并上电，用232环回或对接客户的232设备做自发自收测试。结果显示该COM口已按232协议正常收发，原先的通讯异常消失，平板与客户仪表稳定联通，问题闭环。

　　五、485与232的切换适用场景

　　RS232为单端全双工，点对点、距离短，适合本地调试与仪表对接；RS485为差分半双工，可一主多从、距离远，适合产线组网。工控平板串口配置应提前按项目确认，避免到货再改。

　　工业用一体机电脑常按项目选配串口类型。现场若需变更，跳帽是成本低、改线少的方式；若需同时保留两种接口，应选择原生多COM且各口独立可配的机型。

　　六、结语

　　串口跳帽虽是小改动，却直接决定工业用一体机电脑的通讯能力。下单时把串口类型写清、到货后先核跳帽与丝印，能把这类问题挡在联调之前。东田工业平板提供可定制串口配置，便于按项目匹配232或485。

　　七、常见问题

　　Q： 改了跳帽后，软件里还要不要装驱动或改端口模式？

　　A： 跳帽只决定物理电平与信号定义，操作系统中COM口通常仍按原编号识别。切换后建议用串口调试助手做环回测试确认收发，一般不需要重装驱动，但要在软件里选对应的COM号与波特率。

　　Q： 一台工业用一体机电脑能不能同时既有485又有232？

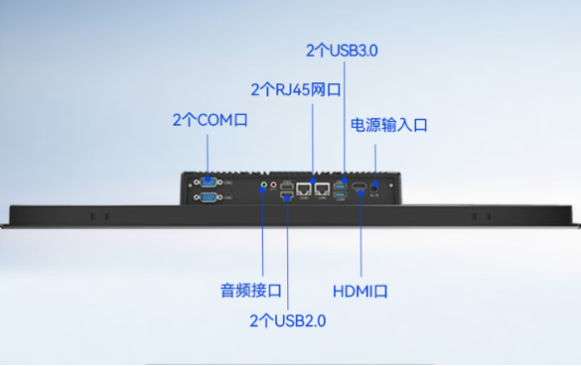

　　A： 可以。部分东田工业平板提供多个独立COM口，每个口可单独配置为232或485，互不干扰；若只有单一COM且靠跳帽切换，则同一时刻只能是一种模式，两种并存时应选多串口机型。

　　Q： 跳帽改到232之后，原来的485设备还能接吗？

　　A： 同一COM口切到232后，该口不再以485差分方式工作。原485总线设备需改接到仍保留485的其它口，或换用原生多串口机型，避免把485设备直接连到232口造成电平不匹配。
