摘要：
一批工控机箱在加装独立显卡时，因后窗扩展槽位为横置设计而缺少转接卡。本文复盘东田工控售后的试配与固定过程，并梳理工控机箱扩展显卡的选型要点与常见应用。
现场问题：六台机器，都“差一块转接卡”

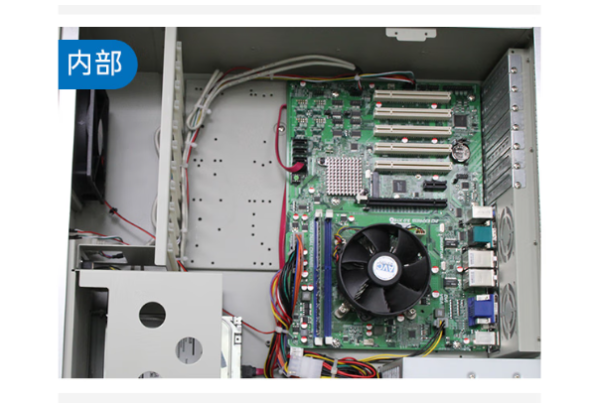

一家自动化系统集成商客户采购了六台机架式工控机箱，计划在其内部加装独立显卡。装机时却发现，这批工控机箱的后窗扩展槽位是横置设计，显卡无法像普通台式机那样直接竖直插到底，必须先通过转接卡把主板上的 PCIe 信号引出，再转换成显卡可插入的方向。
问题卡在供应端：原厂配套转接卡报价高、货期长，交付节点等不起。就差一个小配件，整批设备停在了装机架上。
为什么工控机箱常需要转接卡
商用台式机内部空间宽裕，显卡可直接插在主板的 PCIe ×16 插槽上。工控机箱受机架高度限制（常见 1U、2U、4U 规格），扩展槽位多采用横置、半高或卧式设计，显卡须借助转接卡（riser card）改变安装方向。
这并非简化结构，而是在有限高度内兼顾风道、抗振与可维护性；代价是装机时还得确认转接卡的版本、长度与供电。
不等货期，先用现有物料试配
接到反馈后，东田工控售后技术团队一边向采购侧反馈转接卡需求，一边没让设备原地等货期——工程师直接从仓库现有物料中寻找可替代的转接卡，逐一对插验证。
试配结果是一款 PCIe ×16 转 PCIe ×16 的转接卡在电气上可用，显卡能被识别。但第二个问题随之而来：它的支架孔位与这批工控机箱的后窗对不上，装上去会晃。
孔位对不上，怎么让转接卡“站得住”
工程师给出的过渡方案是：用减震泡棉垫在转接卡 PCB 下方做支撑与缓冲，配合扎带限位，再用红胶加固受力点，使板卡不晃动、不松脱。
这属于非标的临时支撑手段，用于等待标准件到货期间的过渡。正式支架到货后，仍应更换为与工控机箱孔位匹配的方案，保证长期运行的可靠性。
为什么在工控机箱里，“固定”不是小事
在办公室环境，一块没固定牢的转接卡可能几个月不出问题；在车间、车载或机柜环境则完全不同——工控机箱内部空间紧凑、板卡间距小，一次松动的代价会被放大。
长期振动：未固定的板卡在插槽中反复微动，造成金手指磨损、接触不良，甚至插槽或 PCB 开裂；
结构风险：松脱的板卡可能触碰其他部件，带来短路隐患。
这正是工业级产品强调坚固、可靠、稳定的原因：不只是“能点亮”，而是要在粉尘、振动、温度波动与不间断运行中保持状态可预期。
加装独立显卡的工控机，通常用来做什么
独立显卡占用 PCIe ×16 通道，带来并行计算与图形处理能力。常见应用有：
机器视觉与 AOI 检测：电路板外观缺陷、焊点检测、字符识别，多相机图像实时处理；
深度学习与边缘推理：在产线侧完成缺陷分类、目标检测等推理，减少上云延迟；
无人驾驶与移动机器人：多路传感器数据融合与实时决策；
多屏显示与仿真测试：多通道高分辨率输出、三维仿真与数字孪生；
高速数据采集：配合采集卡完成高带宽数据的实时处理。
实际项目中，工控机箱的 PCIe 资源往往不只服务于显卡：CAN 卡、PoE+ 网口卡、I/O 卡、USB 扩展卡、COM 口卡等也常占用通道，选型时应一并统计。
给现场的三条选型与实施建议
先定形态，再定卡：确认工控机箱的槽位方向（横置或竖置）、可用高度（全高、半高、几槽）与显卡长度限制，避免“装不下”；
算清供电与散热：核对电源功率与冗余余量、显卡功耗与供电接口，确认风道不被显卡遮挡，必要时加导风罩或选涡轮散热型号；
装机后必须验证：完成固定后做拷机测试，观察链路速率、温升与稳定性，有振动工况的检查固定是否松动。
一次配件缺件，照出的是服务链的完整度
回顾这次处理，真正有价值的不是一块转接卡，而是推进的节奏：
并行推进：采购与试配同步走，先保证设备可用；
工程判断：孔位不匹配时，给出兼顾支撑、缓冲与绝缘的现场固定方案，而不是一句“等配件”；
风险交底：明确临时方案的边界与更换要求，避免把过渡方案当作长期方案；
闭环跟进：从一台的试配，延伸到其余五台的到货与更换确认。
依托专家级技术团队、7×24 小时快速响应、全国上门服务与整机 3 年免费保修，东田工控把每一次现场异常沉淀为可复用的经验。工控机箱里少一块转接卡，牵动的是整批设备的交付节奏——设备少停一次，往往比省下的配件钱更值。
结语
工控机箱加装显卡，考验的不仅是槽位与转接卡的匹配，还有结构、散热、固定的工程细节，以及问题出现后的响应与闭环能力。细节做在前面，设备才能在现场长期稳定运行。
常见问题（FAQ）
工控机箱加装独立显卡，一定需要转接卡吗？
取决于槽位形态与机箱高度。1U、2U 等高度受限的规格，或后窗为横置、半高槽位设计时，通常需要转接卡改变安装方向；若机箱本身支持全高竖插，则可直接安装。选型前应先确认槽位方向、可用高度与显卡长度限制。
PCIe 转接卡会影响显卡性能吗？
转接卡主要起信号延伸与方向转换作用，一般不改变链路带宽。但实际链路速率会受走线质量、长度与版本匹配影响，装机后建议在系统中核对链路速率并做拷机验证，不宜只看能否点亮。
转接卡孔位与机箱对不上，可以做临时固定吗？
可以采用减震泡棉支撑、扎带限位、红胶加固等方式做临时固定，避免板卡在插槽中晃动。但这属于过渡手段，正式交付时应更换为与机箱孔位匹配的支架，在有振动的工况下尤其不建议长期使用。
