电力巡检现场的算力主机怎么配：工控机带gpu的扩展实现

　　摘要

　　电力巡检与设备状态监测项目把视频分析搬到现场，主机要同时装下GPU算力与一组隔离接口。某电力项目的做法是以无风扇嵌入式机型为基础：算力经插槽加装、接口经扩展卡补足，由工控机带gpu的DTB-3312-Q670E方案承接，本文逐项拆解落位过程。

　　把GPU算力装进设备舱，难点从来不只是显卡本身：舱内空间、隔离信号、网口数量和系统环境会一起约束方案。电力现场的监测主机正是在这些条件叠加下选型，工控机带gpu的方案路线先逐项对应，再谈扩展。

　　一、巡检现场的接入清单

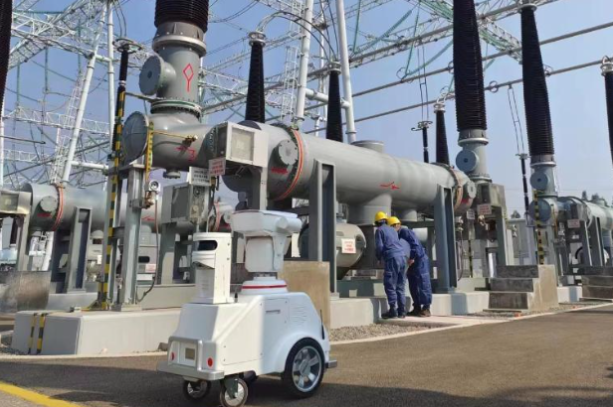

　　某电力行业的智能巡检与设备状态监测项目，把分析主机放在现场：巡检与监测画面需要在本地完成推理，识别结果与状态数据要回传主站，现场还有一组信号量与仪表需要直连。

　　项目给出的接入清单相当具体：4路光电隔离DIO、5个千兆网口、2路隔离RS232、2路隔离RS485，系统环境为Ubuntu 20.04；设备舱空间有限，主机外形同样受约束。

　　这些条件合起来指向一个思路：板载接口承载基础连接，隔离信号与额外网口经扩展卡补足，GPU算力经插槽加装，而不是寻找一台把所有接口都做在板载上的整机。

　　二、算力插槽与机型落位

　　本次东田方案以工控机带gpu的DTB-3312-Q670E为基础机型。它提供1个PCIe X16 Gen3插槽（X16信号）与2个PCIe X8 Gen3插槽，GPU算力卡经X16插槽加装，卡型按现场分析软件的负载选定。

　　平台一侧，该机型基于Intel Q670E芯片组，支持酷睿12/13/14代处理器，配2个DDR5 SO-DIMM插槽、最高64GB；内存档位按分析软件与画面路数选定，存储容量在方案确认时逐项核定。

　　三、隔离信号与网口的扩展实现

　　板载网络为1个Intel I226-IT 2.5G网口加1个I219-LM千兆网口，2.5G向下兼容千兆；对照5路接入需求，其余3路经PCIe插槽的千兆网卡补足。工控机带gpu方案的接口原则即如此：板载承担基础连接，扩展卡补足其余信号。

串口一侧，该机型板载5个COM口，其中2路可调RS232/422/485；带隔离要求的232与485信号经扩展卡实现，光电隔离DIO同样由扩展卡提供，板载接口不重复占用扩展位。

　　USB与显示作为辅助接入：8个USB3.2承接现场调试设备，HDMI与DP输出状态画面，调试时接显示器即可完成本地排障。

　　四、系统环境与舱内部署

　　系统环境按Ubuntu 20.04适配交付，分析软件与驱动在该环境下部署调试；平台对Linux环境的支持让现场系统不必迁就其他生态，识别程序按原生环境运行。

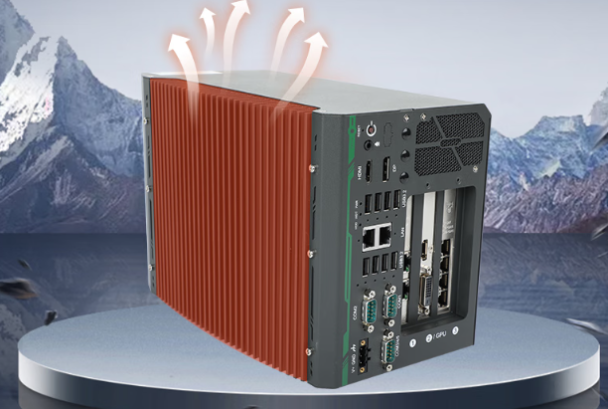

　　部署条件对应舱内空间：无风扇被动散热，机箱尺寸157×280×188毫米，约4.2KG，电源为3PIN可插拔端子、12-35V直流宽压输入，舱内配电可直接接入；标称工作温度-25~60℃，宽温运行需搭配宽温内存与宽温硬盘。

　　该机型已完成满负荷24小时老化与高低温、跌落测试，整机享受3年免费保修；方案落地后的扩展卡选型与系统适配由东田工控按项目承接。

　　结语

　　算力经X16插槽加装，网口按板载加扩展凑齐5路，隔离DIO与隔离串口由扩展卡落地，系统落在Ubuntu 20.04环境——电力现场的这台主机把每项需求都对应到具体插槽与接口。工控机带gpu的选型，比的就是这份逐项落位的功夫。

　　FAQ

　　GPU算力卡是出厂标配吗？

　　不是。该机型提供PCIe X16插槽，算力卡按现场分析软件的负载选型加装；不同项目的识别程序对算力要求不同，卡型在方案确认时逐一定。

　　5个网口都从哪里来？

　　板载2个网口（1个2.5G向下兼容千兆、1个千兆），其余3路经PCIe插槽加装的千兆网卡实现，这是工控机带gpu整机常见的扩展做法；每一路的接入对象在部署前逐路核对。

　　隔离DIO和隔离串口是板载的吗？

　　隔离功能经扩展卡实现，板载5个COM口承接通用串口；光电隔离DIO由扩展卡提供，隔离通道与现场信号的对应关系按接入清单规划。

　　Ubuntu 20.04环境下驱动怎么解决？

　　方案按Ubuntu 20.04环境适配交付，网卡、显卡与扩展卡的驱动随整机调试一并完成，现场按交付环境直接部署即可
