工控机行业应用

工控机在变电站综合自动化系统行业的解决方案

时间:2023-04-23 11:52:44 作者:小编 点击:

  一、变电站综合自动化系统介绍

  变电站综合自动化系统是指通过执行规定功能来实现某一给定目标的一些相互关联单元的组合,变电站综合自动化系统是利用先进的计算机技术、现代电子技术、通信技术和信息处理技术等实现对变电站二次设备的功能进行重新组合、优化设计,对变电站全部设备的运行情况执行监视、测量。

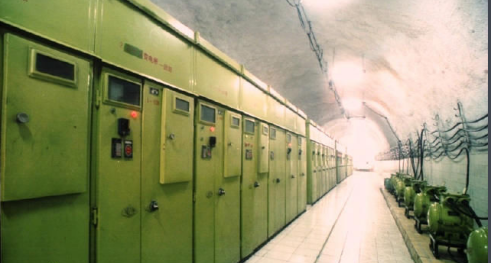

  (变电站综合自动化)

  二、变电站综合自动化系统发展方向

  1系统结构的转变

  变电站综合自动化系统的结构将从集中控制、功能分散逐步向分散型网络发展。传统的系统结构是按功能分散考虑的,发展趋势将从一个功能模块管理多个电气单元或间隔单元向一个模块管理一个电气单元或间隔单元、地理位置高度分散的方向发展。这样,自动化系统故障时对电网可能造成的影响大大地减小了,自动化设备的独立性、适应性更强。

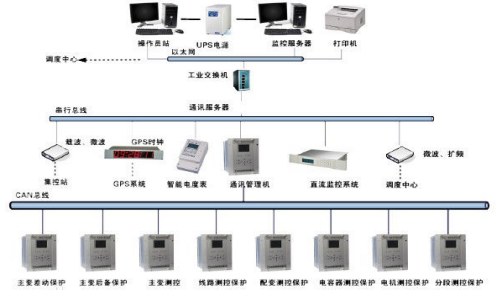

  (变电站综合自动化系统)

  (1)智能电子装置(IED)的发展

  (2)光电互感器的应用

  2.监控系统的发展

  监控系统的发展主要表现在两方面,即变电站遥视系统的逐步应用和人工智能在故障诊断应用中的不断完善。

  (1)遥视系统的应用。

  (2)人工智能技术的发展应用。

  三、变电站综合自动化系统的构成

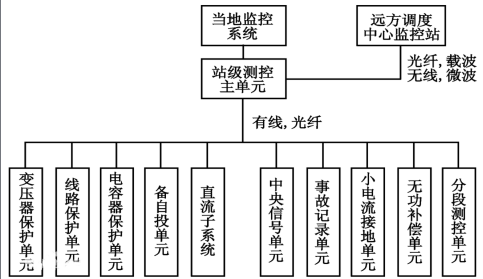

  (变电站综合自动化系统)

  (1)分布式系统结构

  按变电站被监控对象或系统功能分布的多台计算机单功能设备,将它们连接到能共享资源的网络上实现分布式处理。这里所谈的‘分布’是按变电站资源物理上的分布(未强调地理分布),强调的是从计算机的角度来研究分布问题的。

  (2)集中式系统结构

  系统的硬件装置、数据处理均集中配置,采用由前置机和后台机构成的集控式结构,由前置机完成数据输入输出、保护、控制及监测等功能,后台机完成数据处理、显示、打印及远方通讯等功能。前国内许多的厂家尚属于这种结构方式,这种结构有以下不足:前置管理机任务繁重、引线多,是一个信息‘瓶颈’,降低了整个系统的可靠性,即在前置机故障情况下,将失去当地及远方的所有信息及功能,另外仍不能从工程设计角度上节约开支,仍需铺设电缆,并且扩展一些自动化需求的功能较难。


  (变电站综合自动化系统)

  (3)分层分布式结构

  按变电站的控制层次和对象设置全站控制级(站级)和就地单元控制级(段级)的二层式分布控制系统结构。

  站级系统大致包括站控系统(SCS)、站监视系统(SMS)、站工程师工作台(EWS)及同调度中心的通信系统(RTU):

  四、东田工控机推荐

  东田工控作为工控机厂商领导品牌,所打造的面向变电站综合自动化系统行业的4U工控机硬件产品方案,可在严苛工业环境中稳定持续工作,可便捷实现承上启下的硬件整合,整个系统的协调发力,可灵活对接多设备的应用环境,目前基于东田工控高品质4U工控机的变电站综合自动化系统计算机硬件。

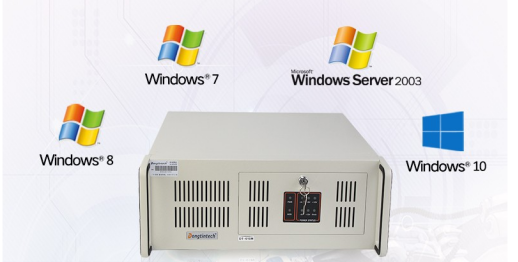

  (东田工控机)

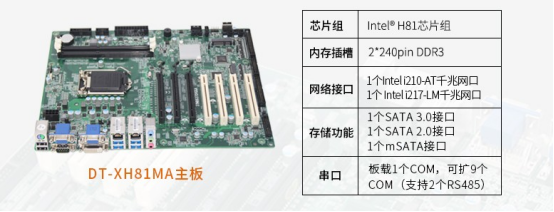

  东田【酷睿4代】工控主机IPC-610MH81芯片组4个PCI双网口10串口工业电脑DT-XH81MA/I7-4770(3.4GHz)16G/1T/DVD/300W/3年质保【3年质保13%增值税】双VGA/DVI显示,4PCI,双千兆网口,10串口,11USB。

  五、东田工控机的特点

  1.原装整机、3C认证、三年质保。

  2.支持LGA1150针,支持英特尔@酷睿"4代13/15/17处理器。

  3.4个PCI插槽、1个PCI-E*16插槽,2个PCI-E*1插槽。

  4.2个前置USB2.0接口、1个电源按键、1个复位键、1个电源指示灯、1个硬盘状态指示灯、2个DVD光驱位。

  5.1个SATA川接口,1个SATAIl接口,1个mSATA接口。


  (东田工控机)

  东田科技长期致力于以客户需求为核心的工控机解决方案,能够通过定制化的设计、制造、质量保证、物流和售后支持,帮助广大客户发挥他们技术投资的最大功效。
