引言
在高端制造与特种行业中，印钞对设备的要求尤为严苛。钞票生产不仅需要精密的印刷工艺，更依赖强大的图形处理能力来实现实时检测与质量控制。近日，某印钞企业为提升其生产线的图形处理效率，引入了东田工控基于工业机器视觉需求定制的4U工控机DT-610L-JH420MA，为印钞检测环节提供了可靠的计算支撑。
背景介绍与需求
该印钞公司原有产线在图像采集与处理环节面临算力瓶颈。随着钞票防伪技术的升级，生产线需要处理更高分辨率的图像数据，对图形渲染速度和稳定性提出了更高要求。客户的核心诉求是：一台能够支持独立显卡的4U上架式工控机，具备充足的扩展能力，以满足未来算法升级的需求。
具体配置上，客户指定了Intel I7 10代处理器、32GB内存（16G*2）及1TB机械硬盘，并要求整机具备工业级可靠性，能够7×24小时稳定运行。

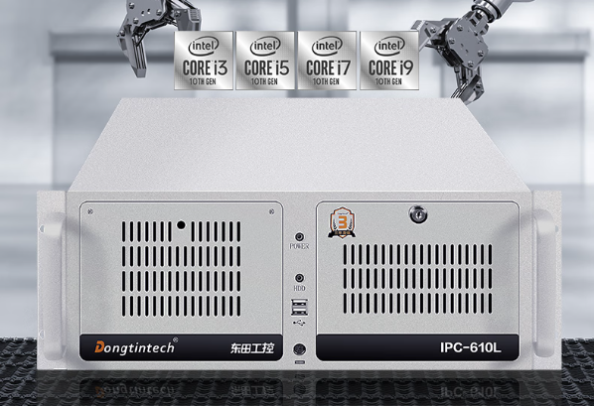

东田方案：工业机器视觉工控机DT-610L-JH420MA
东田工程师推荐了DT-610L-JH420MA这款专为工业机器视觉场景设计的工控机。该机型基于Intel H420E芯片组，完全适配LGA1200架构的10代Core处理器，完美搭载客户所需的I7-10700 CPU。内存方面，设备提供2条DDR4 DIMM插槽，支持2933/3200MHz高频内存，客户配置的16G*2双通道内存可充分发挥集成显卡与独立显卡的性能。

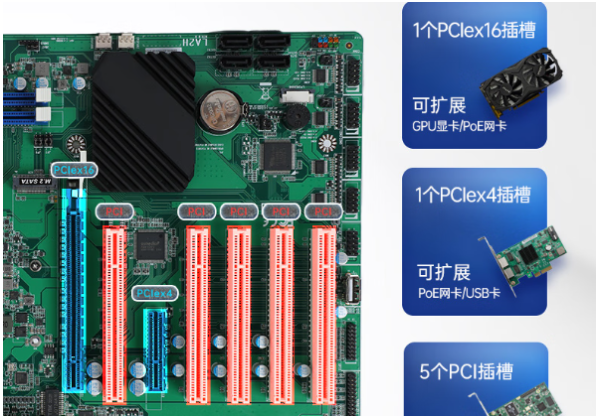

为满足图形处理需求，该工控机通过1个PCle X16插槽成功扩展了RTX3080Ti GPU卡，为钞票图像的超高清显示与实时渲染提供了澎湃动力。同时，设备保留了1个PCle X4插槽和5个传统PCI插槽，为后续扩展PoE网卡或数据采集卡预留了充足空间，体现了工业机器视觉平台对多类型外设的强大兼容性。

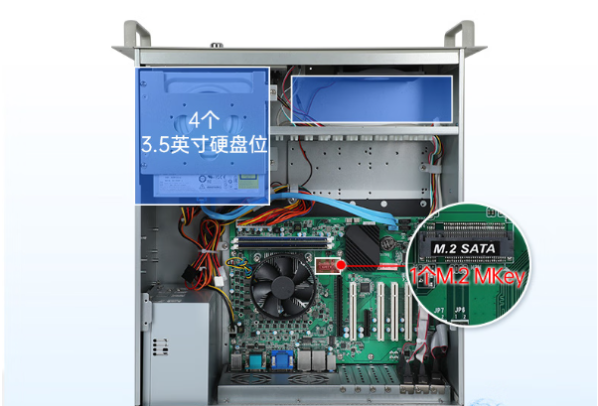

在存储上，机器支持1个M.2接口和4个SATA接口，客户选配的1T机械硬盘与未来可加的SSD形成了灵活的分层存储方案。
场景应用

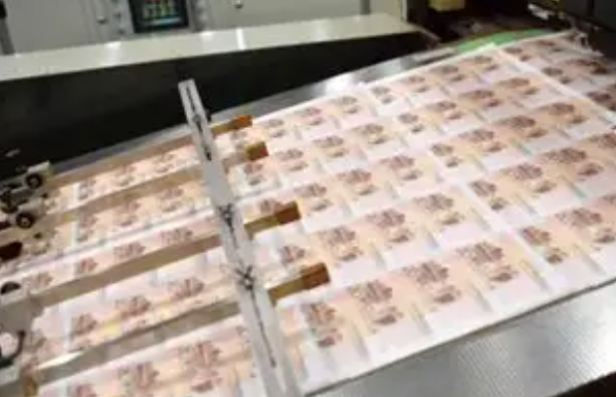

在生产车间应用中，DT-610L-JH420MA被部署于印刷质量检测工位：
其强大的GPU算力能够同时处理多路高清摄像头传回的印张图像，对微小的字符缺陷、色彩偏差进行毫秒级比对。通过扩展的PCI插槽，客户后续还可加装专用的数据采集卡，同步采集压印过程中的压力、温度等传感数据，将物理参数与视觉图像关联分析，构建更完善的数字化质量追溯体系。
此外，该工控机采用300W额定电源，并支持升级至550W冗余电源，确保了在装配大功率显卡后的供电稳定性。其430*480*177mm的坚固机箱和约23KG的稳重设计，有效抵抗了车间现场的震动与电磁干扰，保障了工业机器视觉检测的精度与连续性。
结语
通过引入东田DT-610L-JH420MA工控机，该印钞企业成功解决了图形处理的性能瓶颈，实现了更精准、更高效的在线质量检测。这款4U工控机不仅满足了当前对独立显卡和高性能计算的需求，其丰富的扩展槽位更为未来引入更复杂的工业机器视觉算法和智能控制方案奠定了坚实基础。
