4U工控机扩展能力解析：多PCI/PCIe插槽赋能复杂工业场景

　　摘要：

　　4U工控机是机器视觉、运动控制、多设备联网等复杂工业场景的算力底座。本文以搭载Intel H110平台的DT-610L-JH110MA为例，解析4U机架式机身如何凭借4个PCI与3个PCIe插槽，满足多扩展卡并行的高负载需求。

　　一、4U大机身与复杂工控场景

　　嵌入式无风扇工控机（BOX PC）凭借小巧防尘的优势，在单一功能的边缘节点上表现优异。但一旦现场需要同时插入多张功能卡，小机箱就力不从心了。4U工控机存在的核心价值，正是为复杂系统提供充足的扩展空间。典型需求来自三个方面：

　　多扩展卡并行：机器视觉要图像采集卡加独立显卡，运动控制要多轴控制卡，再加上多串口卡和网卡——嵌入式小机箱通常只有1-2个槽，根本无法容纳，4U大机身才能同时承载

　　标准机柜集成：19寸机柜是工厂弱电间、车间控制室的标准配置，4U高度（177mm）可直接并柜安装，无需额外支架或转接，部署整洁统一

　　高功耗与散热余量：多卡满载功耗远高于单板设备，4U大机身容纳标准ATX电源与多风扇优化的风道，散热余量远大于被动散热的BOX，适合长期高负荷运行

　　二、DT-610L-JH110MA的产品方案

　　东田DT-610L-JH110MA是一款经典的4U工控机，基于Intel H110平台，主打"稳定平台+强扩展"。其能力可以从以下方面理解：

　　1.酷睿6/7/8/9代CPU+64GB双通道内存

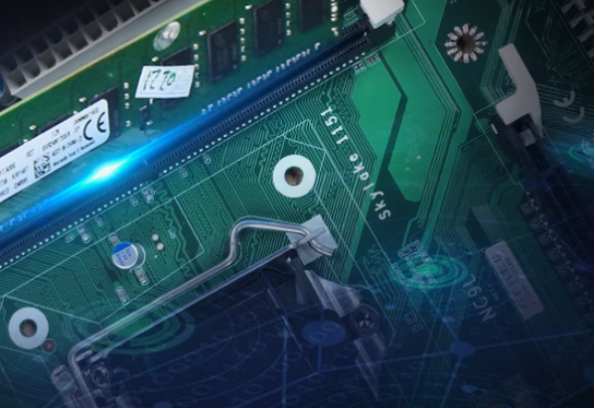

　　设备搭载LGA1151接口，支持I3/I5/I7处理器，从入门到中端形成清晰性能梯度，平台成熟、驱动完善、供货周期长；最大64GB双通道内存，条DDR4插槽，满足机器视觉缓存、本地数据库、多任务并发等内存敏感型应用的容量需求。

　　2.丰富I/O+7个扩展槽

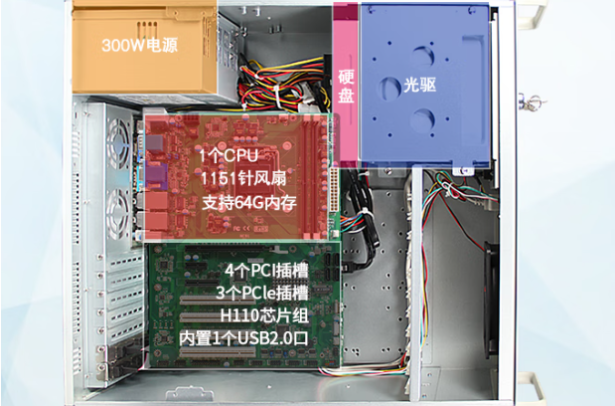

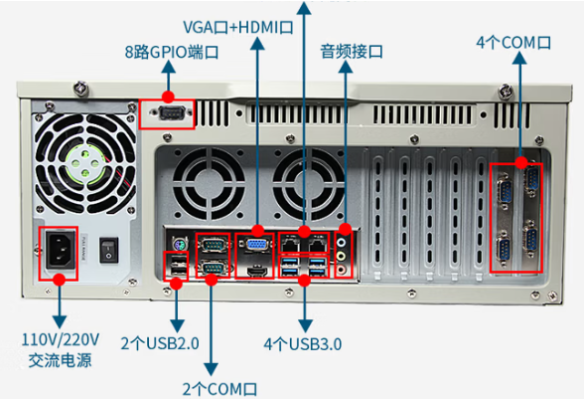

　　2个Intel千兆网口可做数据分流与网络冗余；9个USB接口（4个USB3.0）、6个COM口（其中1个支持RS232/422/485），轻松对接各类PLC、仪表与传感设备；7个扩展槽（4PCI+3PCIe）可同时插入图像采集卡、运动控制卡、多串口卡与独立显卡，是构建复杂自动化控制系统的硬件基础。

　　3.标准4U机架机身+长期可靠

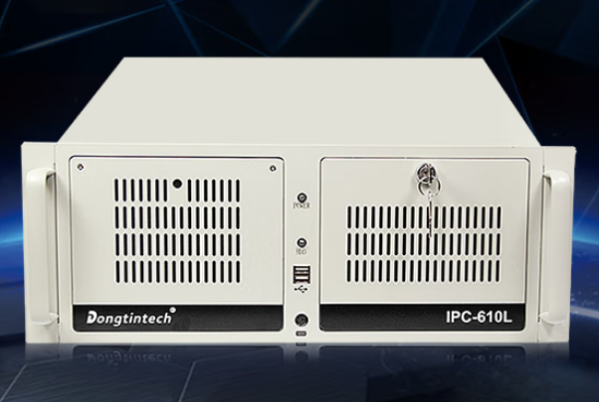

　　外形尺寸430×481×177mm，优质钢材机箱结构稳固、抗冲击抗振动；标配300W工业电源，直接并入现有机柜供电体系；支持-20~60℃工作温度，可7×24小时不间断运行；东田提供3年免费保修，基于成熟Intel平台的长期生命周期支持，避免频繁换代。

　　三、典型扩展应用

　　在7个扩展槽的能力框架下，DT-610L-JH110MA常见于以下几类对扩展卡有硬性要求的现场：

　　机器视觉检测：PCIe插槽插入图像采集卡与独立显卡，驱动多相机高速采集，在产线完成实时缺陷检测与尺寸测量

　　多轴运动控制：PCI插槽插入多轴运动控制卡，驱动机床、机械手等多轴联动，控制精度与实时性由本地硬件保障

　　海量串口通信：6个原生COM口叠加PCI扩展多串口卡，可同时对接大量PLC、变频器、仪表与传感器，构建集中通信枢纽

　　边缘AI推理：PCIe x16插槽加装独立显卡，在产线本地完成AI推理，降低对云端的依赖与网络时延

　　四、选型建议

　　如果你正在评估一台4U工控机，建议优先确认三项：需要插多少张扩展卡（决定PCI与PCIe槽位数量）、CPU性能等级（决定选H110还是更高代平台）、以及是否需要宽温与冗余电源。下表汇总了DT-610L-JH110MA在不同扩展场景下的适配情况，供选型时对照。

五、结语

　　DT-610L-JH110MA以Intel H110成熟平台、最大64GB内存与4个PCI加3个PCIe的7槽扩展能力，为机器视觉、运动控制、多设备联网等复杂工业场景提供了一台稳定可靠、扩展充裕的4U工控机。在需要多卡并行、长期高负荷运行的现场，这类机架式方案依旧是难以替代的算力底座。

　　常见问题（FAQ）

　　Q：DT-610L-JH110MA用的是什么处理器平台？

　　A：采用Intel H110芯片组，LGA1151接口，支持酷睿6/7/8/9代I3/I5/I7处理器。平台成熟、驱动完善、供货周期长，适合追求稳定而非极致性能的工业现场。

　　Q：4U工控机和嵌入式无风扇工控机怎么选？

　　A：如果现场只需运行单一软件、对接少量设备，嵌入式BOX更省空间防尘；如果需要同时插图像采集卡、运动控制卡、独立显卡等多张扩展卡，或需要标准机柜集成与高散热余量，4U工控机是必然选择。

　　Q：7个扩展槽具体怎么分配？

　　A：本机提供4个PCI插槽与3个PCIe插槽（含1个PCIe x16）。典型分配为：PCIe x16插独立显卡、其余PCIe插图像采集卡、PCI插运动控制卡与多串口卡，具体组合可随项目调整。

　　Q：支持哪些操作系统？

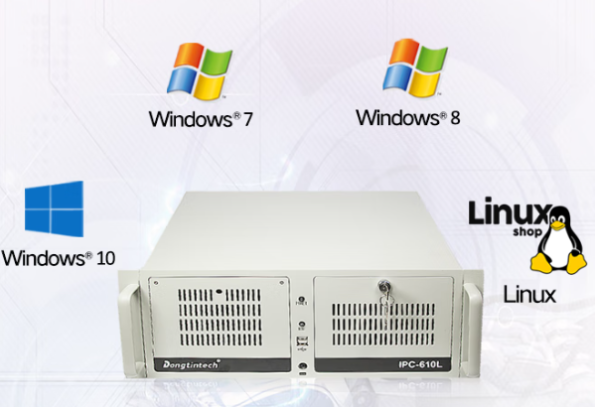

　　A：兼容Windows 10/11以及Linux等主流系统，软件可无缝迁移部署，便于对接各类工业软件与自研控制程序。

　　Q：工作温度范围和可靠性如何？

　　A：支持-20~60℃宽温工作，可7×24小时不间断运行，优质钢材机箱抗振动抗冲击，适应车间、户外机柜等无恒温保障环境。
