摘要：
本文基于东田工业用电脑DT-610L-BZ390MA，介绍这款设备如何通过2个Intel千兆网口、PCIe GEN3 X16显卡扩展与6/8/9代酷睿平台，满足工业制造测试检测场景中双工业相机稳定采集与可视化显示需求。
一、工业制造测试检测场景的特殊要求
在机器视觉检测产线中，工业用电脑不只是单纯的计算单元，而是连接工业相机、独立显卡与上位机调度系统的中枢。测试检测环节往往要求同时驱动两台工业相机做同步采集，并将处理结果实时渲染到显示屏或上报MES系统。一旦数据链路出现带宽抢占或掉线，整条产线的节拍就会被打乱。
某客户在产线改造时提出明确诉求：工业用电脑需要接入两台工业相机做同步取像，同时承担图像可视化与算法推理，且要求长时间连续运行不掉线。
二、双工业相机同步采集

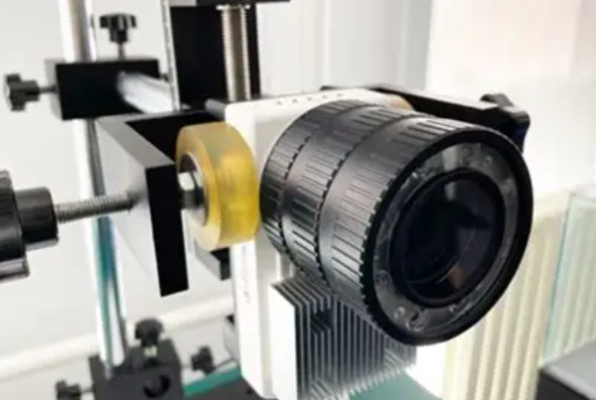

工业相机多采用GigE Vision（千兆以太网视觉）协议传输，单台相机在满分辨率高帧率下即可占满一条千兆链路。当一台工业用电脑需要同时接两台相机时，若两条相机共用同一网口或共享同一总线通道，就会出现带宽抢占、中断竞争，表现为丢帧、图像错位或间歇性掉线。
带宽抢占：两台相机流量汇入同一千兆口，峰值超过1Gbps即开始丢包。
中断竞争：共用PCIe通道的网卡在高速中断下相互干扰，CPU占用飙升。
算力与显示脱节：采集、推理、显示若由核显一体承担，高分辨率可视化会拖慢检测节拍。
现场连续性：车间电控柜内空间有限，设备需上架固定并耐受连续运行。
三、东田DT-610L-BZ390MA的技术实现

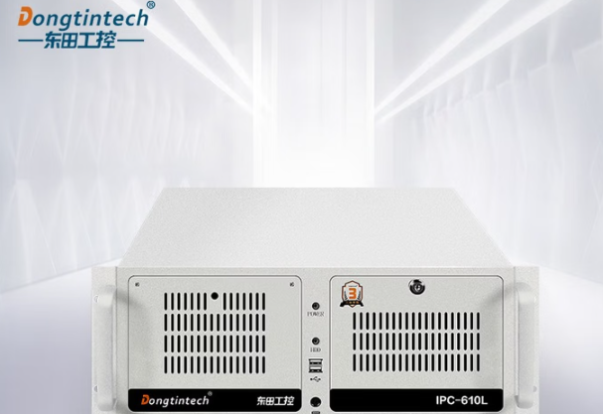

针对上述瓶颈，东田给出的DT-610L-BZ390MA方案从链路、算力、扩展三个层面逐一化解。该工业用电脑采用Intel Z390芯片组，LGA1151接口支持第6/8/9代酷睿i3/i5/i7处理器（最大六核、TDP 95W），本次方案配置为I5-8500、16G DDR4 2666内存、500G固态硬盘，并保留独立显卡扩展能力。
双千兆网口独立通道：板载1个Intel I219-V千兆网口与1个Intel I226-V千兆网口，为两台工业相机各分配一条专用带宽链路，从物理上隔离相机流量，避免抢占与丢帧。
Z390平台采集算力：I5-8500六核六线程提供稳定的图像接收与预处理算力，匹配中速视觉检测节拍，在该配置下Burnintest 8.1满负荷运行64小时无报错。
PCIe GEN3 X16独立显卡扩展：提供1个PCIe GEN3 X16插槽，可搭载专用图形显示卡或NVIDIA RTX 4060独立显卡，将图像渲染与可视化从CPU核显剥离，保障显示流畅。
充裕的工业I/O：6个COM口（其中2个RS232/RS485）便于连接PLC、扫码枪、传感器；10个USB接口（含4个USB3.0）用于U盘、键盘鼠标、加密狗等外设。
内存与存储配置：2个DDR4 U-DIMM插槽，标配16G DDR4 2666内存，最大可扩展至64G；4个SATA3.0接口支持RAID 0/1/5/10，500G固态硬盘满足系统、算法库与检测数据暂存。

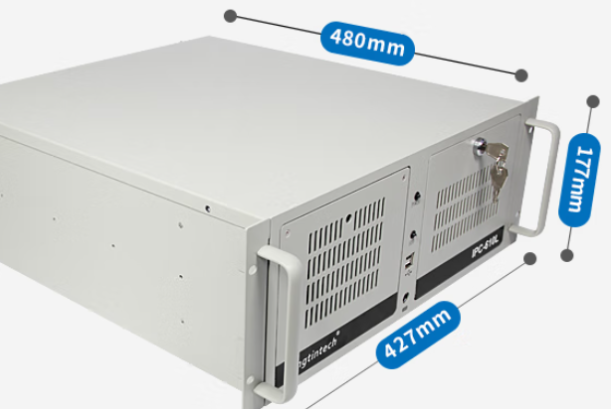

4U上架式机身：机箱尺寸430（带耳朵482）×481×177mm，约23kg，300W电源（可更换550W冗余电源），主动散热保障长时间连续运行。
四、客户需求与东田方案对应
| 客户核心需求 | 东田对应方案 | 技术实现方式 |
| I5处理器、16G内存、500G存储 | DT-610L-BZ390MA配置I5-8500/16G DDR4/500G SSD | Intel Z390芯片组，LGA1151，支持6/8/9代酷睿；2×DDR4 U-DIMM |
| 双千兆网口、双工业相机 | 1×Intel I219-V + 1×Intel I226-V 双千兆网口 | 为两台GigE Vision相机各分配独立千兆通道，避免带宽抢占 |
| 双工业相机稳定不掉线 | 双网口独立中断通道 | 物理隔离相机流量，降低丢帧与间歇性掉线概率 |
| 图形显示与可视化 | 1×PCIe GEN3 X16扩展独立显卡 | 可安装海康专用图形显示卡或RTX 4060；4U机箱支持全长显卡 |
| 多串口、USB外设接入 | 6个COM口（2个RS232/RS485）、10个USB接口 | PLC、传感器、加密狗、键盘鼠标等工业外设统一接入 |
| 工业现场长期运行 | 4U上架式机身+300W/550W电源 | 机箱尺寸430×481×177mm，整机64小时Burnintest PASS |
五、实测表现与适用边界

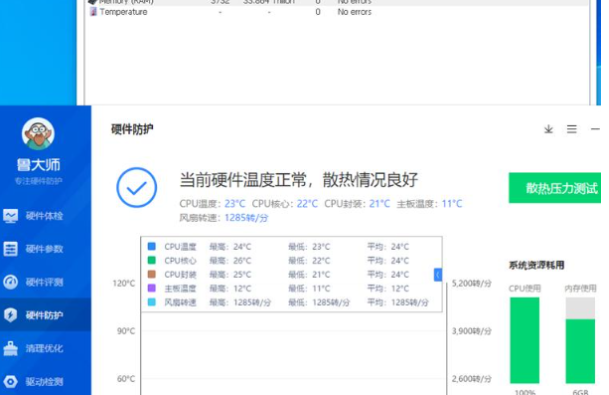

高低温测试中，DT-610L-BZ390MA在I5-8500/16G DDR4/2T HDD配置下，芯片组驱动、显示、网卡、USB2.0/3.0均安装运行正常；空载待机功率约49W，CPU 100%满载功率约92W；Burnintest 8.1将CPU、内存、2D/3D图形、音频、网络、视频均设为100%满负荷，连续运行64小时无报错，CPU二极管温度约71℃。
结语
工业制造测试检测对工业用电脑的要求，本质是数据链路的确定性与扩展的灵活性。东田工控DT-610L-BZ390MA通过2个Intel千兆网口隔离相机流量、PCIe GEN3 X16扩展独立显卡、Z390平台稳定算力，构成了一套面向双相机视觉检测的可落地方案。
常见问题
Q：DT-610L-BZ390MA支持哪些CPU？
A：该工业用电脑采用Intel Z390芯片组，LGA1151接口，支持第6/8/9代酷睿i3/i5/i7处理器。本次案例配置为I5-8500，最大支持六核、TDP 95W。
Q：双工业相机如何保证稳定不掉线？
A：核心在于板载1个Intel I219-V与1个Intel I226-V双千兆网口，为每台相机分配独立带宽通道，从物理层面隔离两台相机的GigE Vision流量，避免带宽抢占与丢帧。
Q：可以安装RTX 4060显卡吗？
A：可以。机型提供1个PCIe GEN3 X16插槽，可安装RTX 4060等双槽独立显卡。加装后建议将300W电源更换为550W冗余电源，保证功率余量。
Q：东田提供哪些售前服务？
A：东田提供选型咨询与配置定制，可根据相机数量、接口类型与显卡型号，给出具体的清单与机箱适配建议，缩短选型周期。
Q：东田工控机的保修与售后政策？
A：DT-610L系列提供3年免费保修；批量产线项目可对接专属技术服务通道，并可选延保与上门服务。
