工控主板USB供电原理解析：共享供电与独立供电的区别

　　摘要：

　　本文解析主流工控主板USB经由ATX 5V共享供电的原理，说明少数主板跳针切换独立供电的差异，并给出工控机USB供电不够时的实操应对方案。

　　一、工控主板USB供电的两种架构原理

　　工控主板上的USB接口并非都能“自己带电源”，其供电方式从根本上决定了带载能力。理清工控主板USB供电的供电链路，是理解后续所有问题的前提。

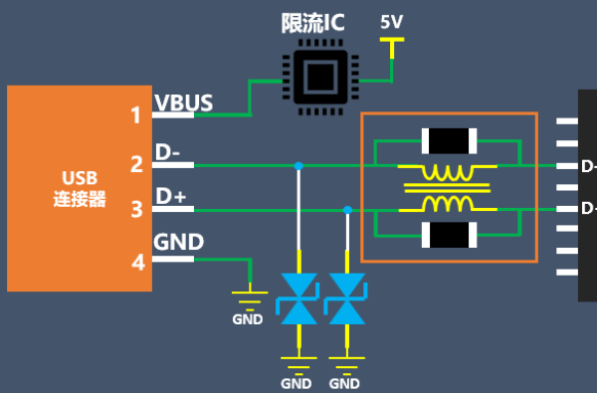

　　1.共享供电：ATX 5V经主板内部线路分发

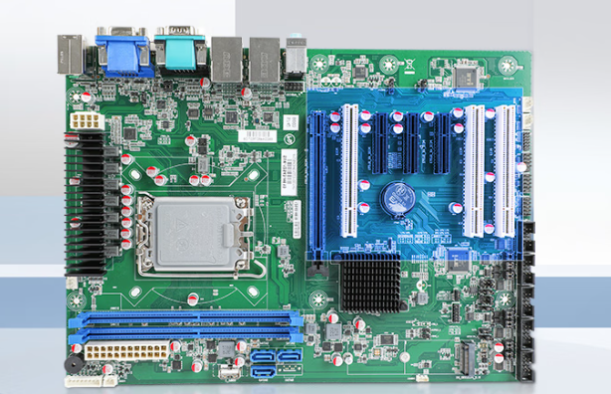

　　主流工控主板绝大多数采用共享供电架构。USB的5V电源来自ATX电源的5V输出，经由主板内部的电源平面和走线，统一分配给所有USB口。在这种架构下，USB口是整板5V供电的共享资源，多个口共用同一路电源，单口带载能力受主板电源平面和限流设计约束。

　　2.独立供电：跳针切换专属5V源

　　也有少数工业主板针对USB供电设计了跳针设置，可将USB口的供电来源从“ATX 5V共享”切换为一路独立的5V电源。开启独立供电后，这部分USB口脱离了主板共享5V平面，带重载外设时不易拖累整板其他电路，也降低了因外设过流拖垮系统5V的风险。这类设计多见于对外部设备取电要求高的专用机型。

　　二、东田产品线情况

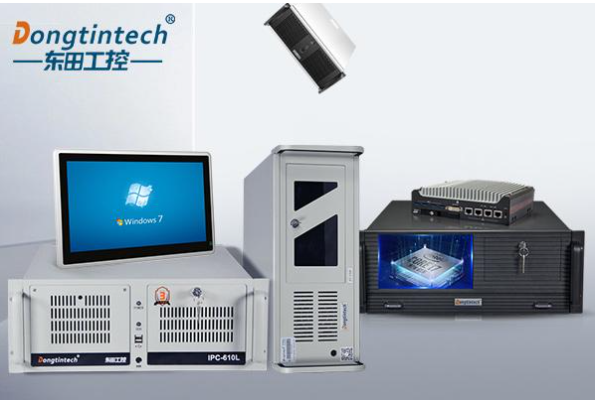

　　从工程现实看，主流工控主板普遍不具备USB独立供电功能，默认走ATX 5V共享供电——这是成本、板面积与通用性的折中，也是工业现场最常见的情况。东田工控机如DT-610L系列4U上架机、DT-61027系列2U上架机等,在主板层面同样以共享供电为主。

　　不过，东田产品线中存在面向高密度外设场景的机型，例如可用于手机芯片检测等多USB口方案，以及三防平板的可选扩展USB接口。这类机型即便仍以内部分享供电为基础，也会在电源平面和限流分配上做针对性加强，以满足多外设并发取电。

　　三、共享供电与独立供电的核心差异

　　电源来源不同：共享供电所有USB口共用ATX 5V一路；独立供电跳针开启后部分USB口改用专属5V源。

　　带载隔离性不同：共享供电下外设过流可能影响整板5V平面；独立供电把这部分负载隔离到专属电源，系统更稳。

　　设计成本不同：共享供电是默认低成本方案，独立供电需额外电源路径与跳针电路，仅见于特定工业主板。

　　适用场景不同：普通键鼠、U盘等小电流设备共享供电足够；工业相机、扫码枪、多外设并发等大电流需求更受益于独立供电或外部取电方案。

　　综上，区分工控主板USB供电的共享与独立本质，是选型评估与现场排障的第一步。

　　四、工控主板USB供电方式对照表

　　五、结语

　　理清工控主板USB供电的两种架构，就能判断“供电不够”到底卡在共享预算还是线路损耗。日常小电流设备用共享供电足矣；大电流、多外设并发场景，优先有源Hub或选用支持独立供电跳针的工业机型。东田工控可根据实际外设取电需求，协助评估主板USB供电分配与机型选型，提供从配置到售后的整体支持。

　　FAQ

　　Q：工控主板USB是独立供电吗？

　　A：主流工控主板默认不是。USB通常经由ATX电源5V走主板内部线路供电，属于整板共享资源，不具备独立供电条件。仅少数工业主板提供USB供电跳针可切换独立5V源。

　　Q：共享供电和独立供电最大区别是什么？

　　A：电源来源与隔离性不同。共享供电所有USB口共用ATX 5V一路，外设过流可能拖垮整板5V；独立供电经跳针切换专属5V源，把负载隔离出来，系统稳定性更好。

　　Q：USB供电不足会导致什么现象？

　　A：轻则外设反复掉线、识别不稳定，重则设备无法枚举或系统5V被拖低引发整机异常。
