摘要
某航空设计单位需要下翻式便携机，用于地面联调、试飞数据采集与地面保障。项目要求多个PCI与PCIe扩展槽、Windows 7加银河麒麟双系统与国产化。DTG-1417ZD-D3350MA以双路海光3350、6个PCIe插槽、JM9100独显与麒麟V10承接。
一、联调台位对便携机的要求
机载设备地面联调，采集卡与通信卡插上台位计算机，两套系统还要分开跑——怎么同时装下这些板卡与系统？某航空设计单位承担航空整机总体设计，一台用于联调、试飞数据采集与地面保障的下翻式便携机由此显现。
三类任务要求不同。联调要把采集卡、通信卡插上台位计算机，插槽数量与带宽要留余量；数据采集强调大容量存储与稳定回传；地面保障需要设备在台位与外场间转移，形态、重量与供电兼顾。
把这些要求归到一起，是三项硬指标：多个PCI与PCIe扩展槽、Windows 7加银河麒麟双系统、国产化。插槽决定板卡能否上台，双系统决定软件能否延续，国产化决定平台自主可控，三项齐备，选型范围就窄了。
二、扩展槽与接口的板卡承接
DTG-1417ZD-D3350MA配备6个PCIe插槽：2个PCIe x16（X8信号）、1个PCIe x8（X4信号）、2个PCIe x8（X1信号）与1个PCIe x4（X1信号）。
插槽按通道规格区分，信号带宽与物理长度不一定等同，装板要同时匹配尺寸与带宽。这台下翻式便携机的两个x16插槽留给高采样率采集卡与图形处理卡，x8与x4插槽承接通信卡、接口卡与低速控制卡。
板卡之外的连接要数着用。I/O侧面板给出2个WX1860A2千兆网口与1个千兆管理口，组网、登录与远程维护分开走；COM口为RJ45形式。型录载1个VGA接口已用于机内显示屏，外接走显卡HDMI。
三、双系统的部署与运行
双系统的落点先看项目配置：推荐方案安装银河麒麟桌面操作系统（工业版）V10，与Windows 7组成双系统。既有专业软件多按Windows环境部署，两套系统先并行，软件迁移分批推进。
东田工控DTG-1417ZD平台的下翻式便携机上有Windows 7与银河麒麟V10双系统运行实拍记录，启动菜单列出两个入口，双系统不是纸面配置，是运行过的方案。
真到部署，双系统要处理三件事：启动引导顺序、磁盘分区分配与驱动配套。引导决定默认进入哪套系统，分区决定两套系统互不覆盖，驱动按系统版本分别安装，三者都要落到配置。
四、国产化平台的组合
国产化的底座是处理器。DTG-1417ZD-D3350MA下翻式便携机搭载双路海光3350，8根内存插槽可扩展至512G，支持DDR4 2666 RECC/ECC/nonECC；项目配32GB DDR4内存2条。
显卡一侧，项目配置JM9100 4G独显。JM9100是景嘉微的国产显卡，提供VGA与HDMI输出；需外接显示时，走显卡HDMI即可。
三块拼图合起来，国产化平台成立：海光3350负责计算，JM9100负责图形输出，银河麒麟桌面操作系统（工业版）V10负责系统层。国产处理器、国产显卡加国产操作系统，是信创场景的常见组合，项目按此配置，自主可控能落到每一项上。
五、下翻式形态与配置落实

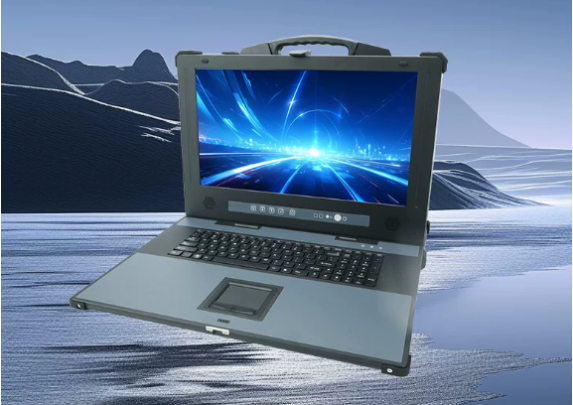

下翻式便携机的形态服务于移动。该平台为下翻单屏结构，17.3英寸屏为1920×1080、亮度500cd/m2带防眩光膜，配102键键盘触摸板；机箱455×350×211.2毫米，整机约14.5千克，展开即用、合盖搬运。
机型标配850W电源，项目另配外置电池2块，应对临时移点与断电间隔；外置光驱用于离线安装与资料读取，外场部署省去联网环节。
项目配置4TB固态硬盘2块，拥有2个SATA3.0与1个miniSASHD接口，可扩展出4个SATA口，采集数据本地落盘与备份够用；整机提供1年免费保修。
| 配置项 | 项目配置 | 型录能力 |
| 处理器 | 双路海光3350 | 双路海光3350处理器 |
| 内存 | 32GB DDR4内存2条 | 8根插槽可扩展至512G DDR4 2666 RECC/ECC/nonECC |
| 存储 | 4TB固态硬盘2块 | 2个SATA3.0、1个miniSASHD（可扩4个SATA口） |
| 显卡与显示 | JM9100 4G独显 | 1个VGA已用于机内屏，外接走HDMI |
结语
综合来看，板卡、双系统与国产化三项要求，在这台下翻式便携机上落实：6个PCIe插槽承接功能板卡，麒麟V10与Windows 7并行，海光3350加JM9100构成底座。选型要点不在参数领先，而在每项要求有配置落点。
FAQ
Q：下翻式便携机的扩展槽怎么匹配功能板卡？
A：先看物理尺寸，再核对通道带宽。DTG-1417ZD-D3350MA的6个PCIe插槽里，两个x16走X8信号适配高带宽采集卡，x8与x4槽承接通信卡与低速控制卡。
Q：联调与数据采集场景，配置内存和硬盘要注意什么？
A：按并行任务量与数据量定。内存看同时运行的软件数量，8根插槽可扩展至512G，项目配32GB DDR4内存2条；硬盘看单次采集量，配4TB固态2块。
Q：为什么项目要保留Windows 7双系统？
A：既有专业软件多按Windows环境部署。项目采用Windows 7加银河麒麟V10双系统，两套系统独立分区，迁移分批推进，平台有双系统运行实拍记录。
