X86加RTX 4070显卡怎么配主机？嵌入工控机具身机器人应用

　　摘要

　　一家具身机器人企业正在为工厂上下料设备做硬件选型：量产控制采用EtherCAT总线，还需加装RTX 4070显卡。CPU平台在至强与酷睿之间的SMM抖动权衡，成为东田工控嵌入工控机DTB-3312-Q670E方案落点的关键。

　　一、上下料任务与实时控制

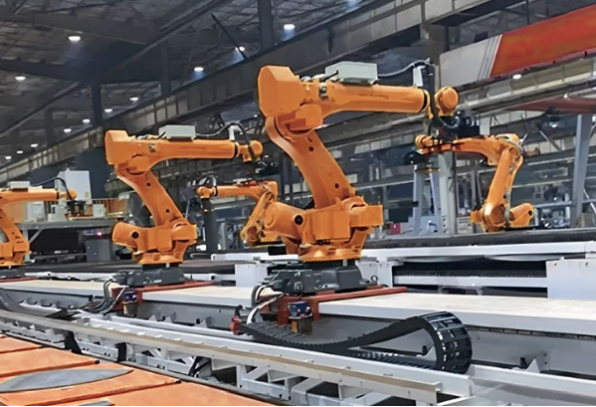

　　这家具身机器人企业的上下料设备正处在开发选型阶段：机械臂把毛坯送上产线、把成品卸下料仓，动作由机器人控制系统统一调度，为它选配的嵌入工控机是选型清单上的核心一项。

　　上下料的量产运行走EtherCAT高速总线，伺服驱动器和IO模块挂在同一节拍下；项目同时定下X86平台加独立显卡的方向。机器人产线的主机要接入与计算并重：控制周期要稳、算法算力要够，两条同时成立，才有了至强与酷睿之间的平台权衡。

　　二、SMM抖动与平台选择

　　分歧出在CPU平台。客户此前的测试观察是：至强平台的SMM抖动更稳定，酷睿平台的抖动更明显。原因在x86的系统管理模式里：固件借SMM处理电源与温度管理事务，期间实时任务被短暂挂起，控制周期随之抖动；酷睿平台在轻重负载间来回切频，抖动出现得更频繁。

　　把选型条件摆在一起：X86平台、PCIe显卡扩展、可承载EtherCAT总线、车间侧紧凑部署，还要能实测SMM抖动。同时满足这组条件的，落在东田工控的DTB-3312-Q670E这款嵌入工控机上，在这台嵌入工控机上关闭CPU睿频，实测SMM抖动，用数据确认酷睿平台的周期表现，达到客户预期。

　　它基于Intel Q670E芯片组、支持酷睿12/13/14代处理器；验证路径也定下来：先关闭CPU睿频，再实测SMM抖动，用数据确认周期表现。

　　三、算力与显卡加卡方案

　　显卡算力的接入点已备好：机身内1个PCIe x16 Gen3插槽（X16信号），RTX 4070以满速通道接入，视觉识别与位姿估算交给显卡跑，CPU保留给EtherCAT控制与调度，两类负载分工，互不挤占控制周期。

　　控制侧的余量来自平台本身：酷睿处理器负责总线周期与任务调度，两条DDR5内存插槽最高支持64GB，多轴数据、视觉结果与产线缓存可同时驻留；机内还有2个PCIe x8插槽和2个全尺寸mini-PCIe插槽，开发阶段补采集卡或通信模块，无需更换整机。

　　四、总线通信与接口配置

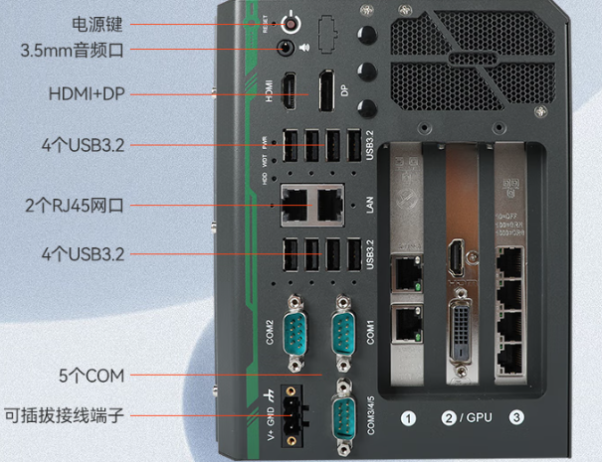

　　总线通信由两个Intel网口分工：1个I226-IT 2.5G网口接EtherCAT网段，收伺服与IO实时报文；1个I219-LM千兆网口接车间网络，负责上传与远程访问。EtherCAT主站由机器人控制软件实现，网口提供硬件通道，两网段分离，互不挤占带宽。

　　调试与外设接入在同一机身上解决：5个COM口中2个可调RS232/422/485对接夹具控制器与现场传感器；8个USB3.2接口留给示教、调试与数据导出设备，频繁接线、日志导出与固件替换都不必临时凑接口。

　　五、车间部署与场景验证

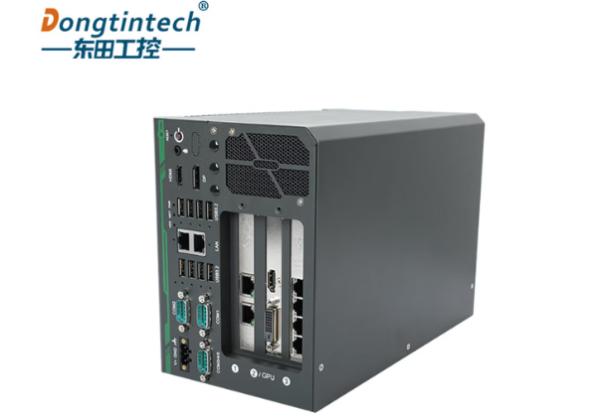

　　车间侧的部署条件由结构承接：整机无风扇被动散热，机箱157×280×188毫米、约4.2千克，进控制柜、贴产线立柱或随机床转运都装得下；12~35V直流输入适配车间供电，工作温度标称-25~60℃，宽温运行需搭配宽温内存与宽温硬盘。

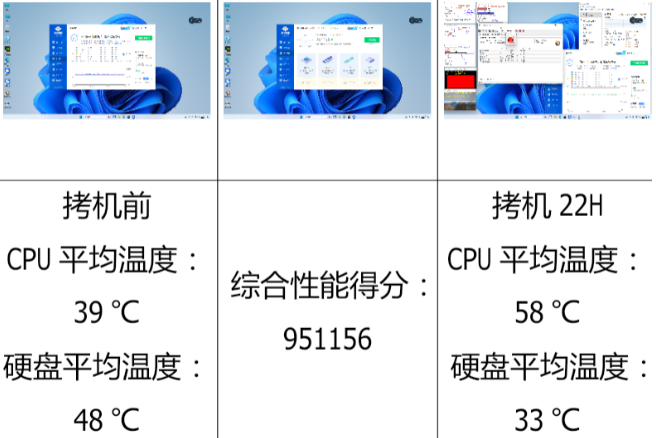

　　出厂前的整机测试给选型提供参照：该机型在I7-13700配置下空载约35W、满载约84W，50次触发开机测试通过，满负荷老化连续运行24小时无报错。

　　在同一套接口与结构底座上，这款嵌入工控机的应用方向覆盖三处：工业机器人控制系统的配套主机、车间产线信息化与调试终端、设备运维现场的便携计算。开发阶段把主机验证清楚，三个方向就能沿用同一条选型结论。

　　结语

　　东田工控深耕工业计算行业18年，DTB-3312-Q670E整机享受3年保修，支撑上下料设备从选型走向量产。

　　FAQ

　　至强平台SMM更稳，为什么不直接选至强？

　　客户测试观察显示至强的SMM抖动更稳定，但平台选择还要兼顾显卡扩展、整机形态与部署条件。本次方案落在酷睿平台机型上，先关闭睿频再实测，把决策放回数据上检验。

　　关闭睿频如何影响算力？

　　睿频关闭后CPU固定在基础频率运行，换来更平稳的控制周期；视觉与算法负载由RTX 4070承担，不依赖CPU睿频。控制与算力分属两条路径，实时性与吞吐各有来源。

　　这台嵌入工控机怎么同时跑控制与视觉算法？

　　CPU负责EtherCAT总线周期与任务调度，RTX 4070经PCIe x16插槽承担视觉识别与算法运算，DDR5内存最高64GB让两路数据同时驻留，一套机身跑两类任务。
