嵌入式工控主板VMD冲突的软RAID替代

　　摘要

　　嵌入式工控主板在12代CPU平台默认启用VMD卷管理设备，会接管NVMe固态硬盘并绕过外插的LSI9361阵列卡，导致开机卡在BIOS自检画面且无法进入BIOS与阵列卡配置。禁用VMD或改用软RAID即可解除该存储层冲突。

　　一、开机卡在BIOS自检

　　现场部署12代嵌入式工控主板并外插LSI9361阵列卡时，开机卡在BIOS自检画面且无法进入BIOS，排查确认是主板默认启用的VMD与LSI阵列卡之间存在硬件层冲突。

　　该现象并非主板硬件损坏，而是VMD优先接管存储控制权后，标准驱动无法统一枚举NVMe与阵列卡硬盘，系统启动便停滞在自检画面无法继续向下执行。

　　二、VMD接管NVMe机制

　　VMD即Intel Volume Management Device，是11代及以上CPU配套芯片组默认启用的卷管理设备，会把NVMe固态硬盘交由CPU直接管理。当主板BIOS启用VMD并且挂接NVMe硬盘时，NVMe不再走标准AHCI通道。

　　主板BIOS默认启用VMD并且外插LSI MegaRAID阵列卡时，NVMe被VMD通道接管、绕过RAID卡，标准驱动与阵列卡均无法统一枚举硬盘。仓库另一张LSI9311同样没有可用配置项，说明问题出在VMD与阵列卡的承接关系，而非单张卡的硬件故障。

　　三、禁用VMD三类方向

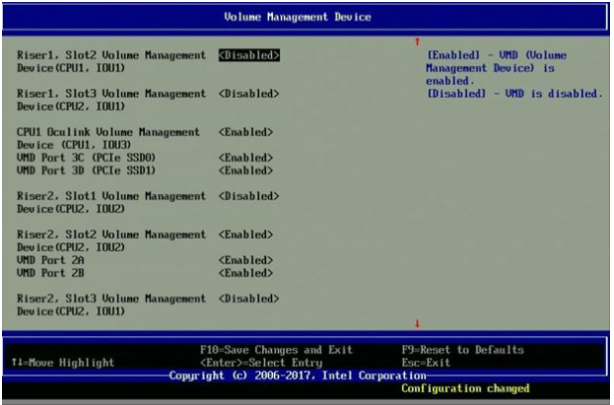

　　冲突解除的关键是恢复NVMe与阵列卡的统一可见。在BIOS禁用VMD或切换为AHCI，可使NVMe与阵列卡回到标准通道并解除硬件层冲突；改用软RAID则在系统层组建阵列，不再需要RAID卡接管NVMe。嵌入式工控主板在此场景应优先按系统需求选择方向。

　　三类方向各有适用边界：在BIOS禁用VMD或切换为AHCI且软RAID需要系统层支持，才能彻底解除VMD与阵列卡的硬件层冲突。若现场仍依赖硬RAID承接多盘冗余，关闭VMD是代价最小的恢复路径；若阵列卡冲突无解，软RAID是更稳妥的替代。

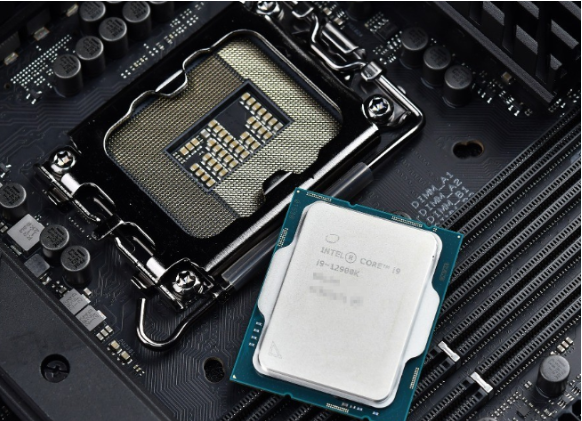

　　四、12代平台承接示例

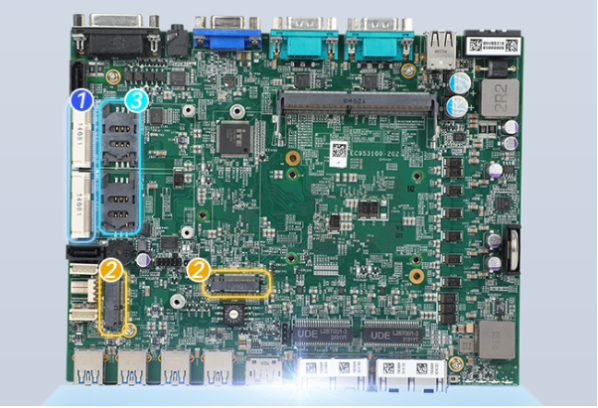

　　上述冲突的排查与替代方向，离不开主板BIOS对VMD与存储模式的可见配置能力。东田12代嵌入式工控主板可在BIOS中配置VMD开关与存储模式，并承接CentOS等服务器版操作系统的硬件兼容需求，为同类现场提供可落地的承接基础。

　　结语

　　嵌入式工控主板VMD与LSI阵列卡冲突的本质是存储控制权被VMD接管，禁用VMD或改用软RAID即可恢复。东田工控可提供12代主板的BIOS配置核对与选型承接，帮助现场按系统需求确定方向。

　　FAQ

　　为什么12代主板配LSI阵列卡会卡在BIOS自检？

　　VMD默认接管NVMe后绕过LSI MegaRAID阵列卡，导致开机POST读不到硬盘而卡在BIOS自检，无法进入BIOS与阵列卡配置界面。

　　软RAID和硬RAID阵列卡该怎么选？

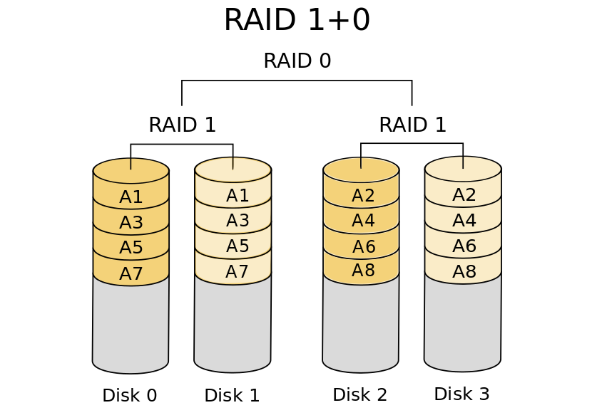

　　仍依赖多盘硬件冗余且冲突可解时保留硬RAID并关闭VMD；若阵列卡冲突无法化解，改用系统层软RAID更稳妥，不再需要RAID卡接管NVMe。

　　禁用VMD是否会影响NVMe硬盘性能？

　　关闭VMD仅改变NVMe的管理通道，不影响硬盘本身读写能力，系统层仍可正常访问NVMe，只是不再由CPU的VMD统一调度。

　　VMD到底是什么？

　　VMD是Intel在嵌入式工控主板等11代及以上平台默认启用的卷管理设备，用于把NVMe固态硬盘交由CPU直接管理，标准驱动需与之适配。
