海鲜视觉检测线的工控机小电脑：安装位置决定形态选择

　　摘要

　　海鲜视觉检测产线常年伴随冲洗水汽与低温，检测主机又常被塞进空间有限的设备柜，这决定了工控机小电脑要先解决安装与形态问题，再谈算力与接口。东田工控以 DTB-3065-Z390ST 无风扇嵌入式工控机承接这类现场的多相机采集与本地判定任务。

　　水产品加工线上的视觉检测，要在传送带不停、环境潮湿、温度偏低的条件下持续判读。相机通常架在清洗区附近，处理主机却要退进设备柜，这台主机就是现场常说的工控机小电脑。

　　一、海鲜检测线的现场条件

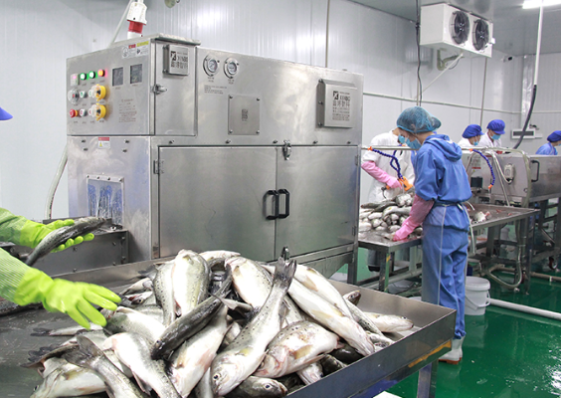

　　水产品加工的检测工位长期处在冲洗水汽与低温之中，传送带上的鱼虾、贝类需要逐批判读外观、规格与异物。这样的环境给主机出的第一道题不是算力，而是它能否在潮湿条件下长期不开箱运行。

　　同时，检测主机往往没有独立机房可用。产线旁的设备柜空间有限，主机多以嵌入式方式固定在柜内，尺寸与安装方式往往先于参数决定方案能否落地。

　　再往后才是链路问题。一条检测线通常同时架设多台工业相机，从不同角度覆盖传送带截面，图像要实时回传主机做本地判读，相机与主机之间普遍采用千兆以太网连接。

　　二、东田方案的机型与形态

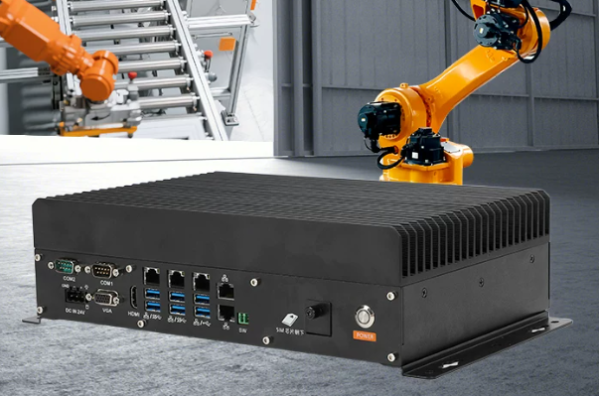

　　针对上述条件，本次东田方案选用 DTB-3065-Z390ST 无风扇嵌入式工控机。它面向现场嵌入安装设计，采用无风扇全封闭结构，整机尺寸 300×200×84mm，约 5KG，可直接固定在设备柜内。

　　三、相机链路的网口分配

　　相机链路的数量，直接决定主机需要多少条网络出口。DTB-3065-Z390ST 前面板集成 5 个千兆网口，其中 4 个为 Intel i210-AT，可分别直连 4 台工业相机；余下 1 个 Intel i219-LM 用于产线上位机或管理网络。

　　除网络之外，检测线周边还有一批需要直接接线的设备。该机型提供 4 个 COM 口与 6 个 USB 接口，另配 HDMI 与 VGA 双显示输出，可同时满足传感器接入与本地画面查看，这也是工控机小电脑常见的接线方式。

　　四、算法负载与本地配置

　　图像回到主机之后，判读工作要在本地完成。DTB-3065-Z390ST 支持 Intel 酷睿 6/7/8/9 代 i3/i5/i7 处理器，选用 i7 时足以承担多路图像预处理与本地判定，不必把每一帧都送往中心端。

　　内存与存储决定这类负载能跑多稳。该机型提供 2 个 DDR4 SO-DIMM 插槽，最大可扩展至 64GB，用于同时缓存多路图像；存储侧有 2 个 SATA3.0 接口与 1 个 M.2 M Key 2280 插槽，可把系统盘、图像缓存盘与归档盘分开部署。

　　五、水汽环境下的机身结构

　　把水汽挡在机箱之外，靠的是结构而不是软件。该机型采用无风扇全封闭设计，取消机械风扇与进风口，减少水汽与粉尘随气流进入机体的机会，工作温度覆盖 -10℃ 至 60℃，并以 DC 24V 供电。

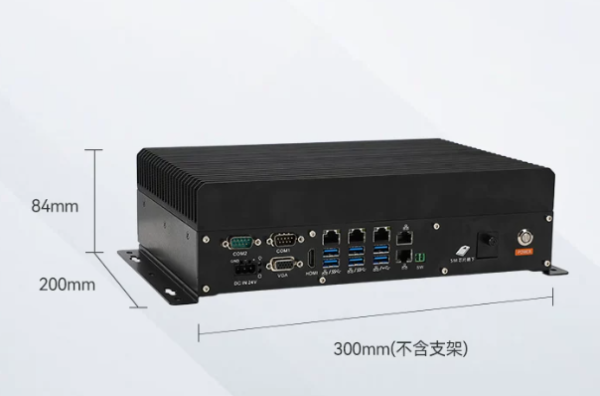

　　安装位置同样影响形态取舍。把工控机小电脑塞进产线设备柜时，尺寸往往比参数更早成为门槛，300×200×84mm 的机身与约 5KG 的重量，可以固定在产线旁的柜体或设备内部。

　　长期运行的把握来自实测数据。东田工控对嵌入式电脑主机执行整机温度测试，DTB-3065-Z390ST 在 168 小时连续拷机后，CPU 平均温度稳定在 81℃，可支撑检测工位的连续生产节拍。

　　六、扩展余量与整机服务

　　产线需求变化时，主机还应留出余地。该机型提供 1 个 M.2 E Key 2230 插槽用于 WiFi 与蓝牙模块，1 个 PCIe x4 插槽与扩展子卡接头可加装功能卡，也可选配 4G 模块用于图像上传。

　　整机层面的保障同样明确。东田工控成立于 2008 年，对常规完整工控机整机提供 3 年免费保修，交付后遇到配置调整或部件更换，可以按整机口径处理。

　　结语

　　海鲜视觉检测的现场条件并不复杂，却把形态、接口与耐受能力压在了同一台紧凑主机上。东田 DTB-3065-Z390ST 以无风扇机身与 5 个千兆网口，为这类工控机小电脑需求提供了可落地的承接方式。

　　FAQ

　　海鲜视觉检测为什么需要多网口的工控机小电脑？

　　一条检测线往往同时架设多台相机，每台相机原则上占用一条独立千兆链路，接口数量不足就要靠交换机转接，链路层级和故障点都会增加。

　　无风扇结构对潮湿车间意味着什么？

　　无风扇结构取消了机箱进风口与机械风扇，水汽和粉尘少了随气流进入机体的通道，也省去了风扇这一易损件，更适合需要连续开机的检测工位。

　　检测主机需要多大内存和存储空间？

　　多路图像同时缓存时内存占用上升明显，该机型内存最大可扩展至 64GB；存储侧有 2 个 SATA3.0 接口与 1 个 M.2 插槽，可把系统与图像数据分开存放。
