什么是嵌入式工控机?嵌入式工控机是专门为工业现场而设计的机构紧的计算机，是一种加固的增强型工计算机，它可以作为工业控制器在工业环境中可靠运行。常见的嵌入式控机有盒式工控机、无风扇工控机等。

　　目前，已经有很多使用传统工控机的用户转向嵌入式工控机，不论从适应环境角度还是便携方便角度，嵌入式的优点非常明显。今天我们要一起来讨论的问题是嵌入式工控机硬件设计需要考虑哪些因素？

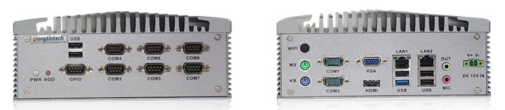

　　（嵌入式工控机DTB-3012-HM76）

　　一．MCU的选择

　　在选择单片机时，应考虑单片机的功能、单片机的价格、功耗、电源电压、I/O口电平、引脚数、单片机的封装等因素。单片机的功耗可以通过其电气性能参数来确定。电源电压为5V、3.3v、1.8v和超低压供电方式。为了合理分配单片机的I/O资源，可以在选择单片机时画一个引脚分配表，供参考。

　　二．电源

　　(1)考虑系统的功耗需求，如系统需要的有24V、12V、5V或3.3v，估计每个需要多少功率或最大电流。在计算总功率时，要考虑一定的余量，计算公式为：电源总功率=2×设备总功率。

　　(2)考虑芯片和设备的电源供应的波动性。电源波动范围一般在±5%以内。A/D转换芯片的参考电压一般在±1%以内。

　　(3)考虑是否使用电源模块还是外接电源。

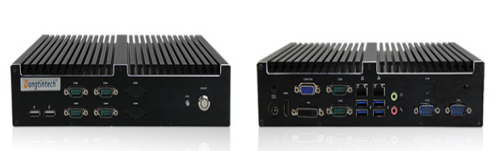

　　（嵌入式工控机DTB-3042-Q87）

　　三．普通I/O口

　　(1)开关输入：高、低压必须保持清晰。理想情况下，高电平是电源电压，低电平是地的电平。如果外部电路不能正确区分高电平和低电平，但高电平和低电平仍然有较大的压差，可以考虑采用A/D采集设计处理。对于分压模式下的采样点，应考虑分压电阻器的选择，使通过该点采样口的电流不小于采样输入电流的最小值，否则不能进行采样。

　　(2)开关量输出：基本原理是保证输出高电平接近电源电压，低电平接近地电平。I/O端口的吸收电流通常大于输出电流。低电平控制是低功率元件控制的首选。一般情况下，如果负载要求小于10mA，芯片引脚可以直接控制。电流可用10~100mA的三极管控制，可用100mA~1A的集成电路控制。更大的电流适合继电器控制，和光电隔离芯片推荐。

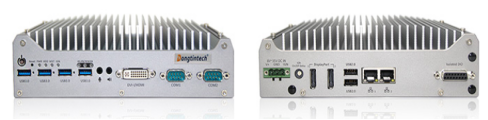

　　（嵌入式工控机DTB-1022-J1900）

　　以上就是今天为大家讲解的嵌入式工控机硬件设计需要考虑哪些因素，希望对大家有所帮助。好了，今天的分享就到这里，如果需要咨询更多产品相关参数或其他配置，可直接在线咨询联系我们，东田工控将为您提供专属解决方案。
