工控机在电力变压器行业的解决方案

时间:2023-05-29 09:38:35 作者:小编 点击:

  一、电力变压器介绍

  变压器是电力系统中最重要和最昂贵的电力设备之一,随着电网电压等级的提高和输送容量的增加,变压器故障将对电网的安全稳定运行产生严重的影响。变压器运行中,绝缘结构的机电性能随着时间会变差,而局部放电是绝缘故障的先兆,决定了变压器运行使用寿命。变压器局部放电多发生在绝缘结构局部场强较集中的部位,例如结构缝隙处或油中出现气泡时,发生的重复击穿和熄灭现象,局部放电会使绝缘逐步受到侵蚀和损伤。

变压器架构

  (变压器)

  二、电力变压器的局部放电

  局部放电产生原因主要有以下几种:电场不均匀、电介质不均匀、制造过程的气泡或杂质。最经常发生放电的原因是绝缘体内部或表面存在气泡;其次是有些设备在运行过程中会发生热胀冷缩,不同材料特别是导体与介质的膨胀系数也不同,会在运行中逐渐出现裂缝。

  电站现场的噪声频谱通常低于200MHz,而在特高频范围内提取局部放电产生的电磁波信号频率范围一般在300~3000MHz,这样就可以排除限产噪声的干扰,UHF(超高频)检测技术的频率检测范围为300~1500MHz,远远大于电站周.围的干扰频率,这样可以实现最少干扰下测量,提高了准确度。

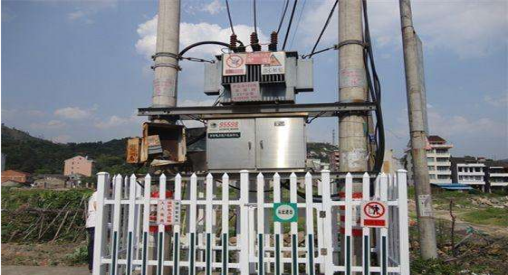

变压器

  (变压器)

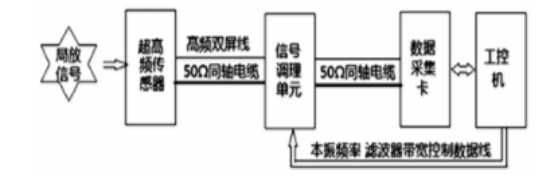

  三、超高频局部放电检测系统的构成

  (1)检测环节

  由在线检测传感器构成,超高频传感器(UHF)为--带宽为300~1000MHz的微带天线放电传感器,其输入阻抗统--匹配为1962左右,为了保证天线与同轴电缆馈线(阻值约为502)匹配,同时考虑到馈电要求对称性,采用1:4的阻抗变换器,进而实现信号的平衡转换和阻抗转换,可以根据变压器型式,安装方式,选择及调整天线安装位置,以获得更多的局放电磁泄漏信号。

  (2)信号调理单元

  将待测信号通过放大、滤波等操作转换成采集设备能够识别的标准信号。是指利用内部的电路(如滤波器、转换器、放大器等)来改变输入的讯号类型并将其输出。主要功能是利用计算机的控制系统程序指令,调节选通信号的带宽、信号的中心频率,保证需要的特定频带的信号得以通过,同时滤掉其他频率段的干扰信号,如频率较低的电晕放电信号,移动电话、无线电通信等频带较固定的超高频干扰,提高系统测量的抗干扰性。

  (3)数据采集卡

  采用高频采集卡,如300MHz/2000MS/s示波器卡,实时快速进行数据采集、转换。

变压器架构

  (变压器架构)

  (4)工控机

  工控机作为系统的显示环节,通过数据采集卡记录,同时处理数据,以不同的形式显示被测量,设置通过数字接口控制信号调理模块的中心频率带宽等主要的系统参数,实现控制的灵活性。

  四、东田工控机推荐

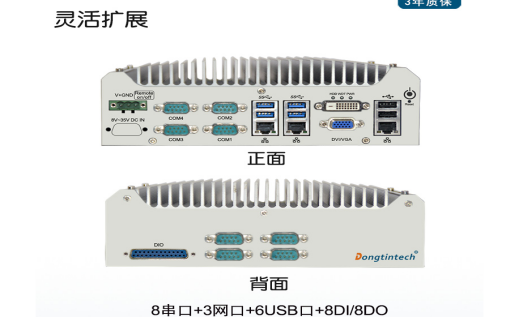

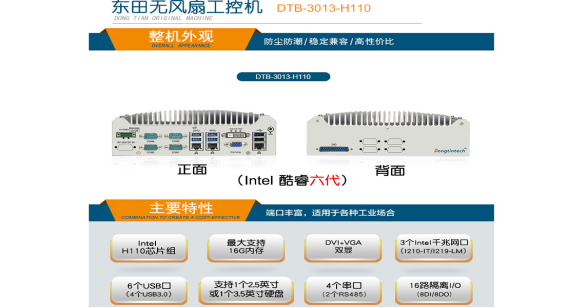

  东田工控作为工控机厂商领导品牌,所打造的面向电力变压器行业的专业嵌入式工控机硬件产品方案,可在严苛工业环境中稳定持续工作,多网口、多串口的配置接口,可便捷实现承上启下的硬件整合,整个系统的协调发力,可灵活对接多设备的应用环境,目前基于东田工控高品质嵌入式工控机的电力变压器计算机硬件。东田【酷睿6代】嵌入式工控机I767003网口8串口6USB嵌入式工业电脑DTB-3013-H110I7-6700T/8G/1T+128GSSD【3年质保13%增值税】4COM,6USB,3千兆网口,DVI+VGA双显。

东田工控机

  (东田工控机)

  五、东田工控机的特点

  1.原装整机、3C认证、三年质保。

  2.宽温应用在-25°C~70'C宽温环境使用,可正常长期使用。

  3.看门狗设置,支持智能控制无人值守,可节省劳动力成本。

  4.机器支持1个2.5英寸硬盘位或1个3.5英寸硬盘位,最大可支持8T容量。

东田工控机

  (东田工控机)

  5.前面板上有两个显示输出,用于连接不同的显示根据系统配置。VGA输出支持高达1920x1200的分辨率。DVI以数字格式传输图形数据,支持高达1920x1200的分辨率。

东田工控机

  东田科技拥有十年以上行业经验,先后推出了多个系列的工业电脑、工控主机、三防产品等工控硬件,产品广泛应用于教育、企业、数字标牌、安防系统、工业自动化、自助终端等行业,深受市场和客户欢迎。

标签: 工控机
