  一、冲槽机控制系统工作介绍

  数控冲槽机的冲槽执行机构主要由分度工作台和主电动机带动的冲头组成。冲头在主电动机的带动下做上下往返的冲槽运动,分度工作台配合冲头做圓周分度运动,完成整个冲槽加工过程。整个运动过程中,控制系统根据主电动机编码器的数值,通过伺服电动机控制分度工作台完成精确的分度运动。

冲槽机控制系统

  (冲槽机控制系统)

  二、冲槽机控制系统结构

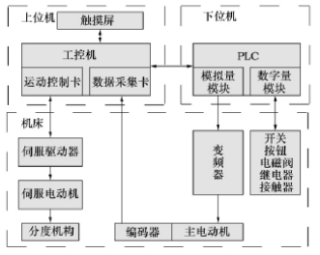

  数控冲槽机控制系统的硬件主要由以工控机为核心的上位机和以PLC为核心的下位机两个部分组成。

冲槽机控制系统

  (冲槽机控制系统)

  上位机部分包括工控机、触摸屏、运动控制卡、数据采集卡以及伺服控制系统,数据采集卡的主要功能是用来获得主电动机编码器的数值,运动控制卡控制交流伺服系统,实现了伺服电动机的快速高精度的定位。

冲槽机控制系统

  (冲槽机控制系统)

  下位机部分是PLC以及其数字量模块和模拟量模块。

  整个冲槽加工过程是通过数据采集卡读取主电动机编码器的数值来协调分度工作台和冲头之间的运动,完成整个冲槽加工过程。

  三、冲槽机控制系统的作用

  数控冲槽系统采用以工控机为核心的上位机和以PLC为核心的下位机,既发挥了工控机对数据的快速处理和储存能力,又体现了PLC在逻辑控制上的优势。

冲槽机控制系统

  (冲槽机控制系统)

  该控制系统简化了数控冲槽加工的操作流程,降低了对操作人员要求,提高了生产效率,同时在冲头定位以及间歇冲槽等方面做出了一定的改进。

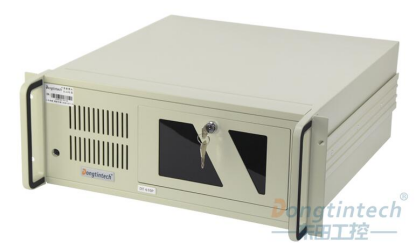

东田工控机

  (东田工控机)

  四、东田工控机推荐

  东田工控作为工控机厂商领导品牌,所打造的面向冲槽机控制系统行业的专业工控机硬件产品方案,可在严苛工业环境中稳定持续工作,可便捷实现承上启下的硬件整合,整个系统的协调发力,可灵活对接多设备的应用环境,目前基于东田工控高品质工控机的冲槽机控制系统计算机硬件。

东田工控机

  (东田工控)

  【慧采】东田【酷睿2代】工控机主机IPC-610研华A21H61芯片组6串口双网口服务器工业电脑DT-610P/A213年质保I5-3450/8G/1T【3年质保13%增值税】VGA/DVI双显,4PCI,2千兆网口,6串口,10USB,1并口。

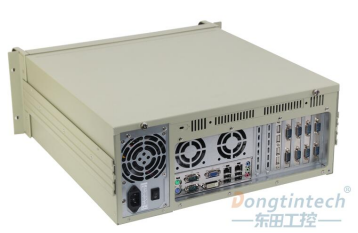

东田工控机

  (东田工控机)

  五、东田工控机的特点

  1.原装整机、3C认证、三年质保。

  2.主板采用研华SIMB-A21主板,是一款高性能、高可靠性、可扩展功能接口资源丰富的ATX工业级高端主板,广泛应用于多串口领域、工业自动化等行业。

  3.4U机架式机箱内部结构设计,可以得到强大的空间扩展性可选4个SATAII接口,4个PCI扩展槽等。

  4.支持4个PCI/2个PCle扩展槽,可根据需求扩展,支持独立显卡、多串口卡、并口卡、运动控制卡等扩展卡。

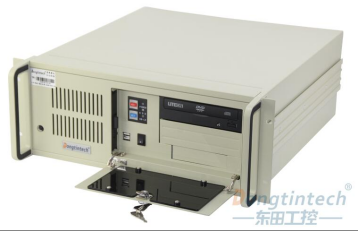

东田工控机

  (东田工控机)

  5.LGA1155构架,支持英特尔酷睿M3代I3/15/17处理器。

  东田科技已经交付了数百个涵盖不同行业的工控机解决方案,积累的专业知识使我们能够快速理解客户的需求,从而提供合适的工控机产品,并支持定制化服务,以节省客户的开发时间和成本。
