在医疗影像设备不断迈向智能化与精准化的今天，高性能、小体积的工控设备成为关键支撑。某科技医疗公司面向超声影像处理系统，提出了一项极具挑战性的需求，小box工控机DTB-3312-Q670E，结合灵活供电与强扩展设计，成功交付了一套稳定可靠的嵌入式解决方案，助力超声设备实现高质量实时成像。
一、背景介绍与需求

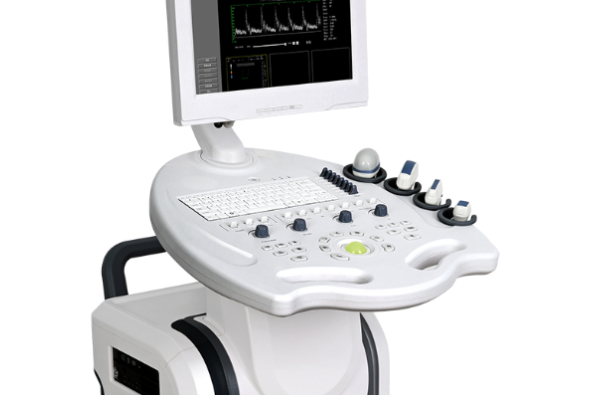

该公司研发的新一代超声诊断系统，需将采集的超声信号通过采集卡送入计算机，经CPU与GPU协同处理，最终实时成像于显示器。项目对硬件提出明确要求：
处理器需搭载Intel®第13代酷睿i7及以上，配备32GB内存、512GB固态与4TB机械硬盘，并支持NVIDIA GeForce RTX 3060级别显卡；
需额外加装视频采集卡，并保障系统持续稳定运行；
设备必须置于已定型的仪器箱内，空间严格限制在240×240×480mm；
需提供外部5V供电能力，支持超声仪器与显示器集中取电。
二、东田方案：小box工控机DTB-3312-Q670E
为满足上述严苛条件，东田推荐了工业级小box工控机DTB-3312-Q670E，并完成以下适配：
① 强劲核心配置
搭载Intel® Q670E芯片组，支持第12/13/14代酷睿i3/i5/i7/i9处理器，轻松满足i7 13代及以上性能需求。配备2个DDR5 SODIMM插槽，最高支持64GB 4800MHz内存，可灵活配置至32GB以上；提供M.2 2280 NVMe固态插槽与2个SATA接口，完美兼容512GB SSD+4TB HDD存储方案。
② 扩展与显卡支持
机箱虽紧凑，仍提供1个PCIe x16插槽（Gen3）与2个PCIe x8插槽，可同时安装NVIDIA RTX 3060显卡及视频采集卡。内部另设2个全尺寸mini-PCIe插槽，支持功能模块进一步扩展。
③ 紧凑结构与工业可靠性
整机尺寸仅为157×280×188mm（宽×深×高），重量约4.2kg，可轻松融入客户240mm×240mm×480mm箱体。支持-25℃~60℃宽温运行，搭配宽温内存与硬盘后可适应苛刻环境，确保医疗设备持续稳定。
④ 供电与接口配置

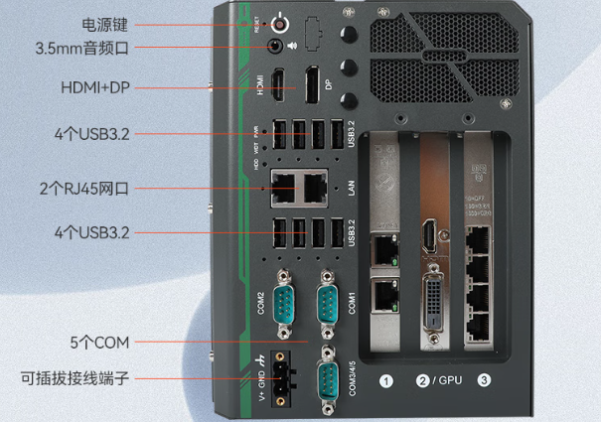

采用双开关电源方案：主机通过12~35V DC供电，额外模块独立取电，保障系统整体电力充足。背面提供丰富接口：包括2个2.5G+千兆网口、8个USB 3.2、多路RS232/422/485串口、HDMI与DP显示输出，全面支持数据采集、显示输出与外设连接。
三、场景应用
在该超声影像系统中，DTB-3312-Q670E承担了核心数据处理与图像生成任务：
高速数据接收：通过采集卡接入超声传感器信号，经由PCIe高速通道传输至系统；
并行计算成像：Intel 13代i7处理器与RTX 3060显卡协同，实时处理超声数据，完成图像重建与增强；
多屏输出与控制：利用DP与HDMI接口输出高清影像至医疗显示器，并通过多串口与USB接口连接控制模块；
一体化供电管理：通过外部电源方案，为超声探头、显示器等外围设备提供稳定5V电力，简化系统布线。
整套系统在狭小空间内实现了采集、处理、显示全流程集成，运行稳定，图像延迟低，完全满足医疗实时诊断要求。
四、结语
东田工控小box工控机DTB-3312-Q670E凭借其紧凑架构、强大扩展性与工业级可靠性，在医疗超声影像领域中展现了高度适配性与价值。它不仅解决了空间限制与多卡兼容的难题，更通过灵活的供电设计与宽温支持，确保了在关键医疗场景中的持续稳定运行。
