近期，某校园研究项目小组承担了化工场景巡检机器人的研发任务，需要一款体积小巧、接口丰富且能适应恶劣环境的工控机作为核心控制单元。经过多方比较，东田推出的机器人工控机DTB-3094-H610E凭借其出色的工业级特性和紧凑设计，成功入选该项目的硬件平台。本文将从项目背景、选型方案到场景应用，完整呈现这一合作案例。
一、背景介绍与需求

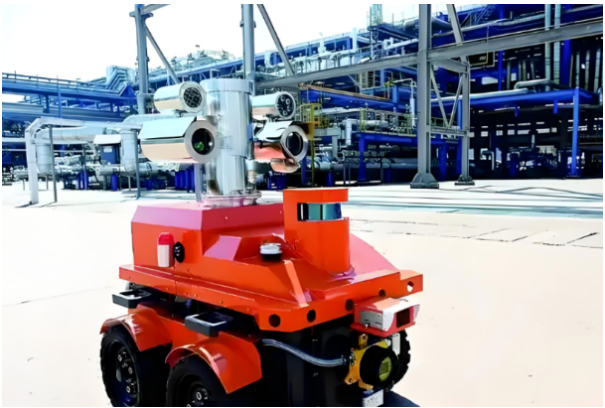

该研究小组专注于特种机器人技术，此次目标是为化工园区开发一款自主巡检机器人。化工环境存在腐蚀性气体、宽温波动（冬季-25℃、夏季设备表面高温可达60℃）以及强烈的电磁干扰，同时机器人需要搭载云台、多类传感器（如气体检测、红外热像）、4G/5G通信模块及运动控制系统。
项目组提出的核心需求包括：
整机体积小，便于嵌入机器人底盘；
支持Intel 12/13代酷睿CPU以保障视觉算法算力；
至少4个千兆网口用于连接云台、激光雷达和上位机通信；
多路串口（RS-232/422/485）和DIO接口，适配编码器、云台控制及报警信号；
宽温工作能力（-25℃~60℃）和宽压供电（适应车载蓄电池波动）；
可扩展M.2 SSD及Mini PCIe插槽，用于加装加密狗或无线模块。
市场上普通商用工控机往往体积过大或接口不足，而嵌入式板卡又缺乏足够的网络和串口扩展能力。项目组迫切需要一款真正的机器人工控机，能兼顾性能、可靠性与紧凑结构。
二、东田方案：机器人工控机DTB-3094-H610E

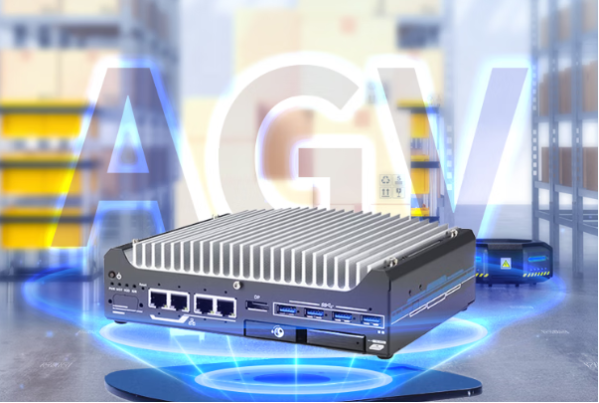

针对上述需求，东田推荐了DTB-3094-H610E机器人工控机，其具体配置为：I7-12700处理器、32GB DDR4内存、1T M.2 NVME固态硬盘，搭载测试版Win10系统，并配套24V适配器。该机型的主要工业级特性完美匹配化工巡检场景：
紧凑强固：尺寸仅212×165×63mm，重约2.5kg，可轻松安装于机器人内部。前面板设有2.5英寸热插拔硬盘托盘，方便现场更换数据。
宽温宽压：支持-25℃~60℃工作温度（35W CPU下），若使用65W CPU（如I7-12700）建议加装风扇套件。电源采用DCIN 8-48V宽压输入，适应化工现场不稳定的供电环境。

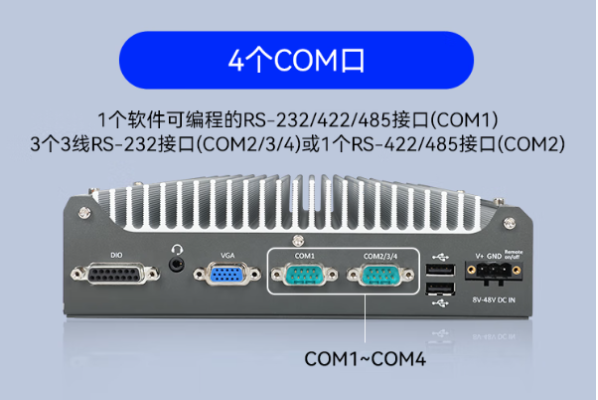

丰富I/O：4个Intel I226-IT 2.5G千兆网口，可分别用于云台控制、激光雷达、远程调试和冗余网络；1个RS-232/422/485串口（COM1）加3个三线RS232（COM2/3/4）或可选RS422/485（COM2），满足编码器、GPS及仪表数据采集；1个DIO接口用于开关量信号触发。
显示与扩展：1个VGA+1个DP，支持双显示输出便于调试；内部提供1个M.2 M-key（NVME）、1个M.2 E-key及2个mini PCIe插槽，项目组已利用其中一个mini PCIe加装5G模块，实现远程数据回传。

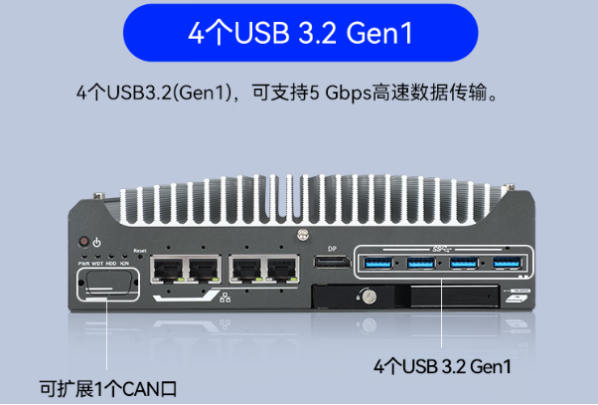

前后布局：前面板集成开机键、4个USB3.2 Gen1、4个网口及热插拔硬盘位；后面板提供VGA、COM、USB2.0、音频及DC输入，接线分区清晰。
三、场景应用
在实际机器人部署中，该机器人工控机承担了以下关键任务：
视觉与导航：I7-12700处理器实时运行SLAM算法和深度学习目标检测，通过DP接口连接云台摄像头，利用2.5G网口接收激光雷达点云数据。
化工环境监测：COM1配置为RS-485，挂载多个气体传感器（检测甲烷、硫化氢）；DIO接口接入紧急停止开关和声光报警器，当检测到气体超标时立即触发警报。
运动控制：COM2以RS-232方式连接电机驱动器，另两个串口分别接云台角度反馈和温湿度传感器。4个USB3.2口外接键盘、鼠标和调试U盘，2个USB2.0用于加密狗。
数据存储：1T NVME SSD用于记录巡检路径及传感器日志，热插拔2.5英寸硬盘可随时取出数据，无需拆机。
四、结语
校园研究小组通过选用东田DTB-3094-H610E机器人工控机，成功将化工巡检机器人从原型推向实地测试。该方案不仅满足了体积小、接口多、宽温宽压的核心需求，更以Intel 12代平台提供了充沛的AI算力，大幅缩短了研发周期。
如果您也有相关的机器人核心需求，欢迎联系东田工控，专业工程师团队为您选型推荐！
