摘要：
产线自动化控制系统对工控机的环境适应性、网络通信和多设备接入提出了严格要求。本文介绍东田工控机电脑DTB-2046-1135G7替代传统有风扇工控机的升级方案，重点阐述其6个千兆网口、6个COM口和无风扇设计的应用优势。
一、引言

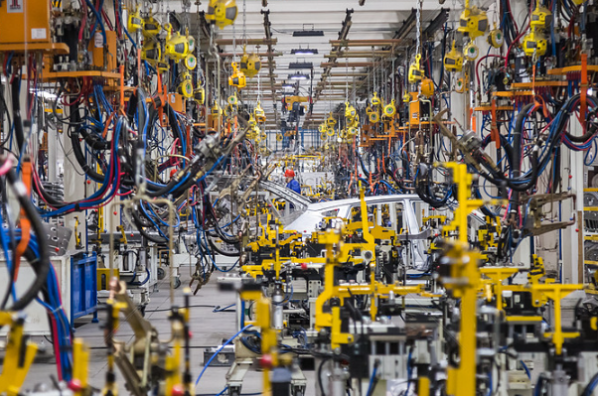

产线自动化控制场景中，工控机需要部署在靠近设备的一线位置，面临粉尘、振动和温差等不利因素。传统有风扇工控机因风扇积灰、轴承磨损等问题，故障率逐年上升，严重影响产线连续运行。某制造企业在进行产线自动化升级时，明确要求将原有有风扇工控机替换为无风扇工控机电脑方案。
二、客户背景与需求
客户为华东地区一家汽车零部件制造企业，拥有多条自动化装配产线。原方案采用有风扇工控机部署在产线旁，运行两年后因风扇吸入金属粉尘导致多台设备出现散热故障，产线停机维修影响生产节拍。
客户对工控机电脑的需求包括：
①替换为无风扇工控机，从根本上消除风扇故障隐患；
②至少5个千兆网口，用于连接视觉检测相机（独立网段）、PLC控制器和MES生产管理系统，并预留冗余链路；
③支持RS-232/422/485串口通信，与产线现有各类传感器、扫码枪、变频器对接，协议可灵活切换。
三、故障场景防护对照表
| 风险场景 | 传统方案常见隐患 | 东田DTB-2046-1135G7防护设计 |
| 风扇积灰 | 金属粉尘吸入，风扇卡死，CPU过热降频或宕机 | 无风扇设计，全铝散热机壳，被动散热零积灰 |
| 温湿度波动 | 凝露导致主板短路，风扇在低温下启动困难 | -20~60℃宽温工作，PCB三防涂层防潮 |
| 网络中断 | 单网口单链路，断网即停产 | 6个千兆网口，支持链路聚合和冗余备份 |
四、东田解决方案

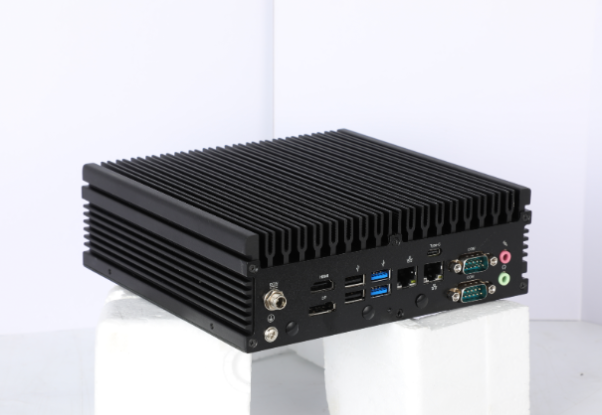

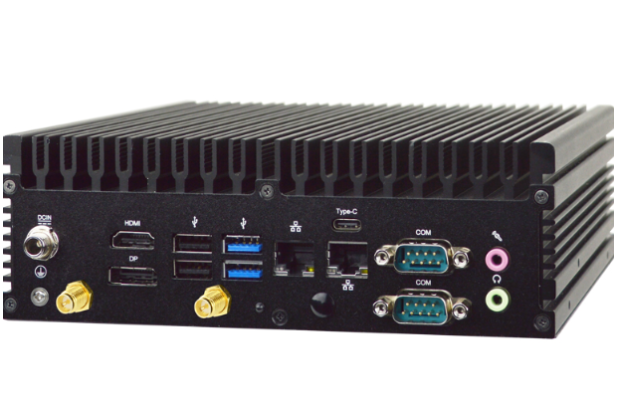

东田DTB-2046-1135G7工控机电脑基于Intel第11代酷睿i5-1135G7处理器，采用无风扇嵌入式紧凑机箱设计，从以下方面为产线自动化提供升级方案：
1.无风扇散热系统
无风扇散热系统：全铝机身作为散热鳍片，结合内部热管将CPU热量快速传导至机壳表面，被动散热效率高。TDP为28W，整机功耗约35W，散热余量充足，可在环境温度60℃下满负载稳定运行。
2.6个千兆网口
该工控机电脑的均为独立Intel i210/i225芯片方案，支持VLAN划分和巨型帧（Jumbo Frame）。在实际产线部署中，可同时连接视觉检测系统（独立网段/隔离广播域）、PLC控制网络（EtherNet/IP或Profinet）、MES管理网络以及远程运维监控网络，各网段物理隔离，互不干扰。
3.6个COM口与无线扩展能力
其中4个支持RS-232/422/485协议切换，适配不同品牌PLC和传感器的通信需求；同时板载M.2 E-key和B-key插槽，支持WiFi 6和4G/5G模块，实现产线数据的无线回传和远程运维。
五、结语
东田DTB-2046-1135G7工控机电脑以无风扇设计解决了产线环境中的粉尘和风扇故障问题，以6个千兆网口和6个COM口满足了产线自动化多系统通信的接口需求。该方案已在汽车零部件、电子产品组装等多条产线中稳定运行，有效降低了因工控机故障导致的停机损失。
常见问题（FAQ）
Q：无风扇工控机的散热能力能否满足持续高负载？
A：DTB-2046-1135G7的全铝机壳和热管导热设计支持i5-1135G7在满负载下持续运行，TDP为28W，散热余量充足。
Q：6个千兆网口能否同时全速运行？
A：可以。6个网口均为独立Intel芯片，互不影响，总吞吐量可达6000Mbps。
Q：无风扇工控机还有哪些系列可选？
A：东田提供DTB-3000系列的多种无风扇嵌入式工控机，覆盖Atom到Core i7各性能层级。
Q：东田工控是否提供产线的整体方案咨询？
A：可提供从工控机选型、系统集成到网络规划的一站式技术支持。
Q：宽温版和标准版的区别是什么？
A：宽温版采用工业级元器件和特殊散热设计，支持-20~60℃工作；标准版支持0~50℃。
