工控机可扩展pcie如何规划？半导体视觉系统的多板卡集成方法

　　摘要

　　高端半导体视觉设备可能同时安装GPU、帧抓取卡、FPGA、PoE网卡和运动控制卡，插槽数量与类型会直接影响系统集成。本文围绕“工控机可扩展pcie”需求，对比DT-S4010MB-BQ670MA多槽平台与DTB-3116-Q670E紧凑方案，解析不同视觉架构的扩展思路。

　　一、先统计板卡，再选择主机

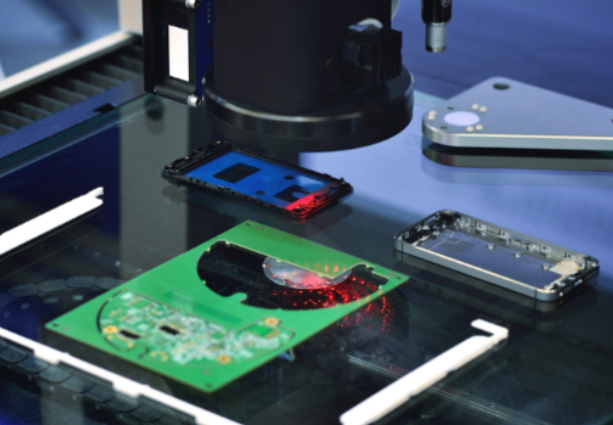

　　围绕“工控机可扩展pcie”进行选型时，处理器并不是唯一入口。高端AOI、SPI及半导体视觉设备通常会使用多类扩展板卡，每张板卡承担不同的数据采集、计算或控制任务。

　　网络相机可直接通过网口传输图像，但Camera Link、CoaXPress等相机通常需要帧抓取卡。深度学习算法可能配置GPU，高速图像预处理可使用FPGA板卡，多相机系统还可能增加PoE网卡。

　　此外，视觉设备可能需要运动控制卡连接平台、机械机构或触发系统。多类板卡同时进入一台工控机后，扩展槽的数量、规格和机箱空间会成为系统架构的重要组成部分。

　　因此，多卡视觉平台应先梳理GPU、采集卡、通信卡和控制卡的组成，再选择相应主机结构，而不是选定工控机后再被动寻找剩余插槽。

　　二、多槽4U平台集中承载专业板卡

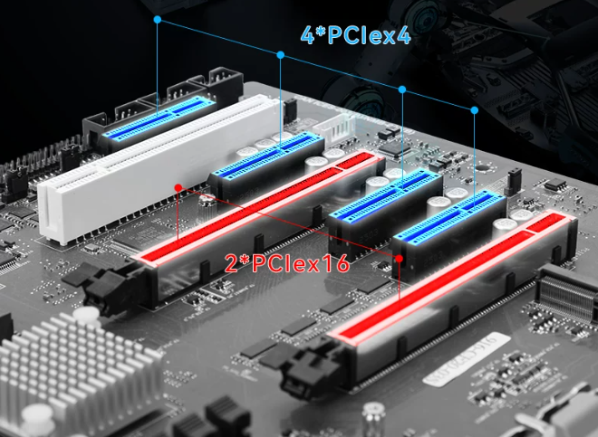

　　DT-S4010MB-BQ670MA提供2个PCIe x16插槽、3个PCIe x4插槽及1个PCI插槽，整机共配置6个PCIe扩展位和1个PCI扩展位，可用于构建多板卡视觉系统。

　　2个PCIe x16插槽可用于独立GPU及高带宽图像采集卡。GPU负责深度学习推理或复杂图像计算，帧抓取卡则连接相应工业相机，并将高速图像数据传输至主机。

　　3个PCIe x4插槽可用于FPGA预处理卡、PoE网卡、运动控制卡及其他专业设备。不同板卡通过独立扩展通道进入系统，使图像采集、算法处理和运动控制能够集中在同一平台运行。

　　产品还保留1个PCI插槽，可承接部分传统采集卡或既有控制板卡。对于已有视觉设备升级项目，PCI与PCIe并存能够保留更多原有硬件资源。

　　多槽设计的价值，在于将不同功能模块集中到一台计算平台。视觉软件可以统一调用相机数据、GPU算法和运动控制资源，减少多台主机之间的数据转发及系统维护。

　　三、电源与机箱支撑多卡运行

　　扩展槽数量只是多板卡集成的基础。GPU、PoE网卡、FPGA和采集卡同时运行时，还会增加机箱内部的供电和散热负载。

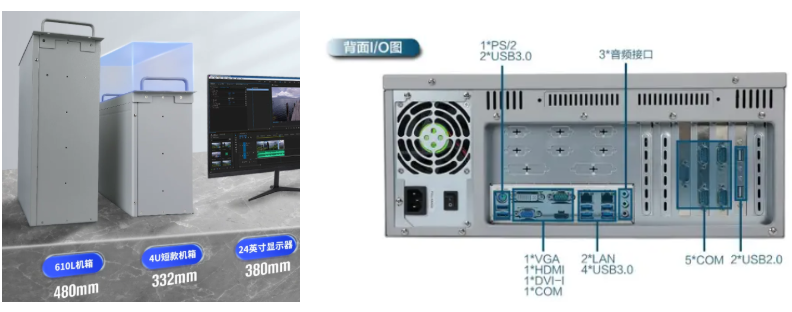

　　DT-S4010MB-BQ670MA标配550W工业电源，可配置冗余电源方案，为GPU及多扩展卡提供供电基础。产品采用4U短款结构，机箱尺寸为427×330×176mm，在保留多槽空间的同时，将机箱深度控制在330mm。

　　短款4U结构适合部署于深度受限的视觉设备机柜。1.2mm SGCC镀锌钢板机箱可为内部主板、显卡和专业扩展卡提供安装框架，并通过主动风道带走多板卡运行产生的热量。

　　DT-S4010MB-BQ670MA支持第12代、第13代、第14代酷睿处理器，最大支持128GB DDR4内存。CPU、内存与多PCIe资源共同构成视觉系统的计算和扩展底座。

　　四、单槽嵌入式方案强调紧凑集成

　　并非所有视觉设备都需要同时安装多张板卡。部分半导体检测设备主要使用网络相机，只需要增加一张GPU或帧抓取卡，同时对无风扇结构和设备内部安装提出要求。

　　DTB-3116-Q670E提供1个PCIe x16插槽，可安装半高GPU或相应图像采集卡；产品还配置1个Mini-PCIe和1个M.2 B key接口，可扩展无线通信及其他功能模块。

　　网络方面，该型号自带5个2.5G网口和1个千兆网口，部分网口可选PoE+。大量相机连接任务可直接由主机网口承担，从而减少额外PoE网卡对PCIe插槽的占用。

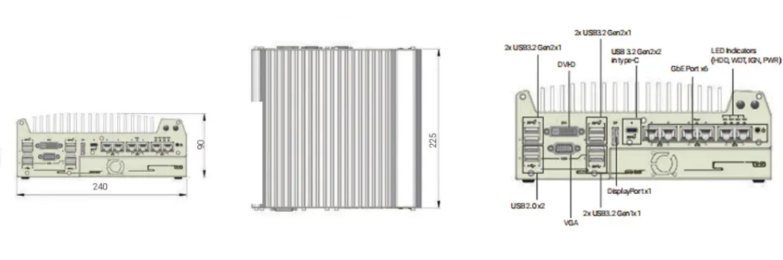

　　DTB-3116-Q670E采用240×225×90mm紧凑机身和全密封无风扇结构，适合嵌入检测设备内部。对于以网络相机为主、只需要单张专业扩展卡的视觉系统，可以在较小体积内完成图像接入与本地计算。

　　工控机可扩展pcie并不意味着插槽越多越合适。多槽4U平台适合GPU、帧抓取卡、FPGA和控制卡同时部署；嵌入式单槽平台则利用板载多网口减少扩展卡数量，形成更紧凑的系统结构。

　　五、软件环境连接所有硬件模块

　　扩展板卡安装完成后，还需要由操作系统、设备驱动和视觉软件建立统一运行环境。帧抓取卡负责将图像送入系统，GPU执行算法计算，运动控制卡同步设备动作，视觉软件完成任务管理和结果输出。

　　DT-S4010MB-BQ670MA支持Windows 10、Windows 11及Linux，可运行Halcon、VisionPro、OpenCV和MATLAB等软件。DTB-3116-Q670E支持Windows及Ubuntu Linux，也可适配主流视觉开发环境。

　　对于多卡视觉系统，统一部署操作系统、板卡驱动和视觉软件，有助于减少不同模块分散安装带来的环境差异。东田工控可围绕扩展卡组合、系统预装、驱动部署和基础性能优化提供整机方案支持。

　　半导体视觉设备的扩展规划也需要考虑后续功能增加。预留合适的PCIe通道，可为新增相机、升级GPU或增加控制模块提供硬件空间，减少系统升级对现有设备结构的影响。

　　结语

　　高端视觉检测主机的扩展能力，需要围绕具体板卡任务进行规划。DT-S4010MB-BQ670MA以多PCIe及PCI插槽承接GPU、帧抓取卡、FPGA和运动控制卡，DTB-3116-Q670E则通过板载多网口与单PCIe x16形成紧凑方案，为工控机可扩展pcie在不同半导体检测设备中的应用提供两种集成路径。

　　FAQ

　　工控机可扩展pcie主要可以安装哪些板卡？

　　可用于安装独立GPU、图像帧抓取卡、FPGA板卡、PoE网卡、运动控制卡及其他专业扩展设备。

　　DT-S4010MB-BQ670MA有多少扩展插槽？

　　产品配置2个PCIe x16、3个PCIe x4及1个PCI插槽，共提供6个PCIe扩展位和1个PCI扩展位。

　　为什么视觉系统需要帧抓取卡？

　　Camera Link、CoaXPress等相机需要相应采集卡将图像传输至工控机，并为高速图像数据建立专用采集通道。

　　DTB-3116-Q670E适合多板卡系统吗？

　　该型号侧重紧凑无风扇部署，提供1个PCIe x16及多个板载高速网口，更适合网络相机为主、单卡扩展的视觉方案。

　　PCIe插槽多是否代表系统性能一定更高？

　　不是。插槽数量决定扩展空间，实际系统能力还取决于CPU、GPU、内存、存储、供电、散热及视觉软件配置。
