摘要
仪器仪表装备制造客户需在AGV小车上配置13/14代平台的无风扇主机，并同时容纳独立显卡与WiFi模块。东田给出DTB-3079-Q670E、DTB-3192-Q670E两种嵌入式电脑主机方向，本文从机身尺寸、显卡扩展和无线模块位分析其取舍。
一、AGV部署面临空间与扩展的拉扯

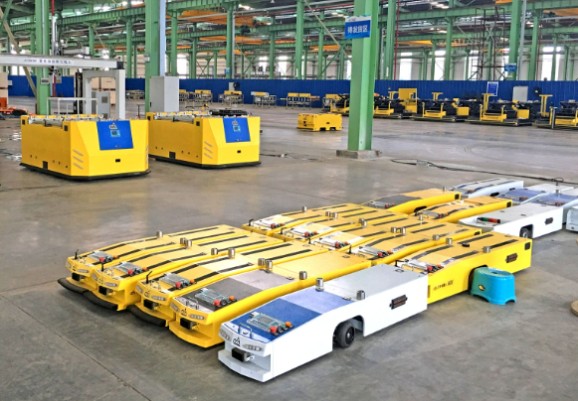

本次需求来自仪器仪表装备制造项目：客户计划将嵌入式电脑主机部署在AGV小车上，希望采用13或14代处理器平台，并在无风扇结构内保留独立显卡和WiFi模块的安装条件。小车内部空间有限，主机不能一味追求多槽位，也不能因缩小尺寸而失去关键扩展能力。
客户不需要CAN通讯，选型重点因此不在车载通信卡，而集中于图形计算和无线连接。对于需要独显的AGV项目，显卡扩展位置、无线模块位置与机身尺寸之间，需要在同一台主机内统筹考虑。
无风扇工控机能否插显卡，不能只看“无风扇”三个字。更关键的是主机是否具备适合显卡扩展的PCIe结构，以及无线模块是否有独立位置，避免两类需求相互挤占。
二、Q670E平台承接计算与显示任务
DTB-3079-Q670E与DTB-3192-Q670E均采用Intel Q670E芯片组，支持第12、13、14代英特尔酷睿处理器，能够覆盖本次客户提出的13/14代平台方向。两款产品均提供2个DDR5 SODIMM 4800MHz内存插槽，最高支持64GB内存。
对于AGV中的嵌入式电脑主机，处理器平台承担的是本地软件运行和计算任务；独立显卡则需要通过标准PCIe插槽进入系统。两款设备均配置HDMI与DP显示接口，可作为设备调试、现场显示或外接屏幕的硬件基础。
在有线网络部分，两款机型均配置1个I226-IT 2.5G网口与1个I219-LM千兆网口。WiFi模块的价值不在于取代全部有线连接，而是为AGV运行中的无线接入保留模块化路径。
三、两种机型的扩展结构差异
本次推荐的两个方案，区别并不在于是否使用同一代处理器，而在于对“紧凑部署”和“标准PCIe扩展”的侧重不同。
| 对比项目 | DTB-3079-Q670E | DTB-3192-Q670E |

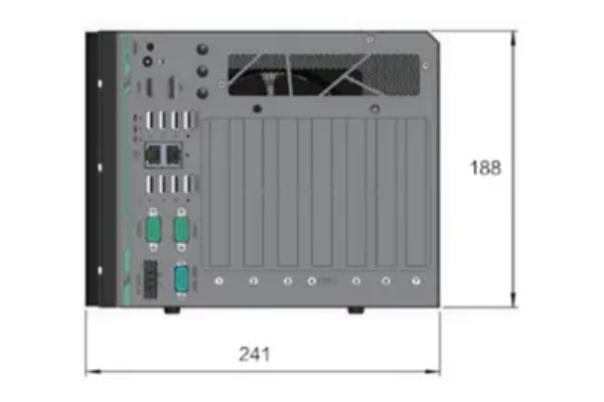

| 机身尺寸 | 241x280x188mm | 150.1x260x188.3mm |
| 标准PCIe扩展 | 2个PCIe x16 Gen3、3个PCIe x8 Gen3、2个PCIe x4 Gen3 | 1个PCIe x16 Gen3 |
| PCIe信号说明 | x16槽位为x8信号，x8槽位为x4信号，x4槽位为x2信号 | x16槽位为x16信号 |
| 无线模块位 | 2个全尺寸Mini-PCIe插槽，带micro SIM卡槽 | 2个全尺寸Mini-PCIe插槽，带micro SIM卡槽 |
| 电源输入 | 12—35V DC | 12—35V DC |
| 工作温度 | −25℃—60℃ | −25℃—60℃ |

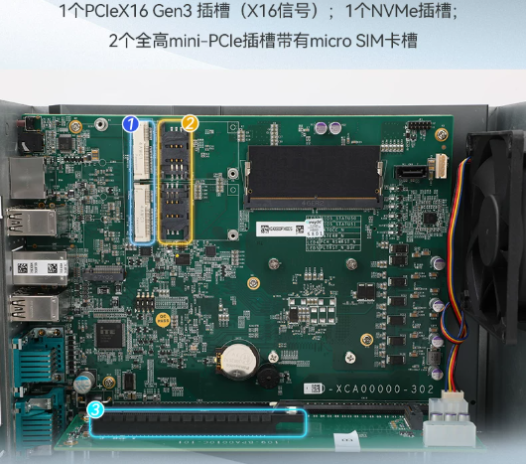

DTB-3192-Q670E宽度为150.1mm，在两种方案中更强调紧凑机身。其1个PCIe x16 Gen3插槽可为单张独立显卡提供扩展基础，同时保留2个全尺寸Mini-PCIe插槽，可将无线模块与显卡扩展分开安排。
DTB-3079-Q670E的机身宽度增至241mm，但标准PCIe资源更充足。除2个PCIe x16 Gen3插槽外，还提供3个PCIe x8 Gen3和2个PCIe x4 Gen3插槽，更适合后续存在多张标准扩展卡部署需求的AGV计算平台。
四、显卡与无线模块应分层安排
本次需求中，独立显卡与WiFi模块承担的是两类不同任务。显卡通过PCIe x16插槽进入主机，为图形处理或需要图形加速的应用提供硬件位置；WiFi模块则可通过全尺寸Mini-PCIe插槽安装，使无线连接不必占用标准PCIe扩展位。
这种分层安排能让主机内部扩展资源更清晰。对于不需要CAN通讯的项目，标准PCIe位置可更多围绕显卡及后续标准扩展需求配置，Mini-PCIe位置则可用于无线模块接入。
两款机型均配有2个全尺寸Mini-PCIe插槽与micro SIM卡槽。因此，方案比较的重点不在于“能否加装WiFi模块”，而在于项目是否只需一张显卡，还是需要为其他标准PCIe板卡预留更大的扩展空间。
五、小型化需求对应不同方案路径
如果AGV小车内部更看重主机宽度，且项目以单张独立显卡和WiFi模块为主要扩展方向，DTB-3192-Q670E可作为紧凑型方案参考。其单PCIe x16结构与双Mini-PCIe模块位，使显卡和无线模块可以各自拥有对应位置。
如果项目除显卡外，还希望保留更多标准PCIe资源，DTB-3079-Q670E则提供了更大的扩展结构。其机身尺寸相对增加，但可将多类扩展需求集中在同一无风扇平台中组织。
两款嵌入式电脑主机均采用12—35V宽压输入，并具备−25℃—60℃工作温度范围。对于移动设备中的计算节点，这些参数与小型化、扩展结构共同构成整机方案的一部分。
结语
AGV小车使用无风扇主机时，小体积、独显与WiFi模块并不是彼此独立的选项，而是同一套内部扩展结构的不同部分。DTB-3192-Q670E偏向紧凑部署，DTB-3079-Q670E则保留更丰富的PCIe空间。若需围绕AGV内部空间与软件计算任务选择嵌入式电脑主机，可联系东田工控客服进一步沟通方案。
FAQ
无风扇工控机能插显卡吗？
应重点查看标准PCIe扩展结构。DTB-3192-Q670E提供1个PCIe x16 Gen3插槽；DTB-3079-Q670E提供2个PCIe x16 Gen3插槽，可作为独立显卡扩展的平台基础。
AGV小车空间有限时，哪款机型更紧凑？

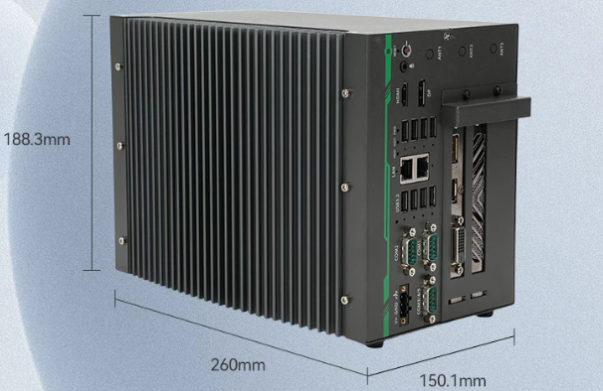

DTB-3192-Q670E机身尺寸为150.1x260x188.3mm，宽度小于DTB-3079-Q670E的241mm，更适合作为优先控制机身宽度的方案方向。
WiFi模块安装会占用显卡插槽吗？
两款机型均提供2个全尺寸Mini-PCIe插槽与micro SIM卡槽。WiFi模块可通过Mini-PCIe位置安装，不需要占用用于显卡扩展的PCIe x16插槽。
不需要CAN通讯时，扩展资源如何安排？
本次方案不将CAN通讯作为核心配置，可将标准PCIe扩展资源重点用于独立显卡及其他标准板卡，Mini-PCIe位置则服务于WiFi模块等无线扩展。
两种嵌入式电脑主机的主要区别是什么？
DTB-3192-Q670E侧重小尺寸与单PCIe x16扩展；DTB-3079-Q670E提供2个PCIe x16、3个PCIe x8和2个PCIe x4插槽，更适合标准扩展卡较多的项目。
