双2.5GbE+3×HDMI三屏便携式工控机在数据与监控现场的应用

　　摘要：

　　三屏便携式工控机集成DTG-3173CU-JQ670EMC三块17.3寸1080P屏与GTX1050 4G独显，面向现场指挥、数据监控与设备调试等移动显示任务。

　　移动作业场景下，工程人员常需在缺乏固定工位的环境中同时查看监控画面、采集数据与调试界面。单屏设备迫使人员在多个窗口间频繁切换，既降低观察效率，也增加误操作概率。

　　三屏便携式工控机DTG-3173CU-JQ670EMC通过三块独立显示屏与高带宽接口，将多路信息并行呈现，配合可移动供电，满足现场指挥、数据监控与测试三类任务对同屏多源、即开即用的要求。

　　一、三屏独立显示的技术原理

　　多屏显示依赖显卡输出通道与操作系统桌面管理。独立显卡提供多个数字视频接口，每个接口驱动一块显示器，操作系统将三块屏幕识别为三个独立显示区域，可分别投放监控软件、数据采集终端与调试控制台。与单屏分窗相比，三屏物理分隔避免了窗口遮挡，使指挥、监控、调试三类信息在同一视野内并行可见。

　　DTG-3173CU-JQ670EMC采用GTX1050 4G独立显卡，提供3路HDMI输出，分别连接三块17.3寸显示屏，实现三路独立1080P渲染。

　　二、设备平台与三屏结构

　　三屏便携式工控机DTG-3173CU-JQ670EMC基于Intel Q670E芯片组，采用LGA1700插槽，支持酷睿12/13/14代I3/I5/I7/I9处理器，TDP最大65W；配备2条DDR5 SO-DIMM插槽，最大支持96G内存，满足多画面渲染与多任务并发的内存需求。三屏为3块17.3寸液晶，分辨率1920×1080，亮度500cd/㎡，兼顾室内外现场的可读性。

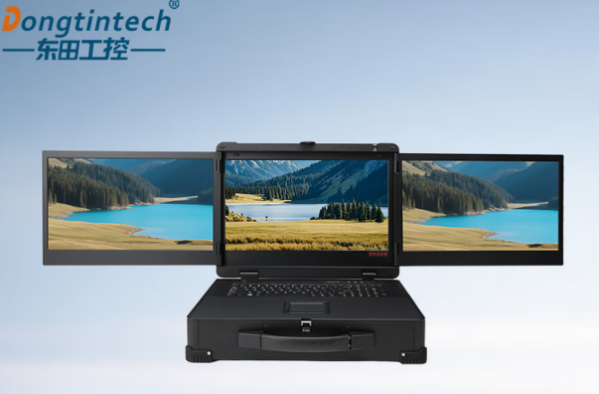

　　机箱采用上翻式三屏结构，展开后三块屏幕呈并排布局，合拢后形成便携箱体。整机尺寸430×318×108.5mm，重量约9.6kg，便于随车或随人转运，是移动显示与调试任务的硬件载体。

　　三、显卡、接口与多任务调试能力

　　DTG-3173CU-JQ670EMC的GTX1050 4G独显除驱动三屏外，还可承载图形密集的调试软件、点云预览与视频解码，减轻CPU负担。三屏便携式工控机在多任务调试中，独立显存避免画面卡顿，保障三路界面的流畅切换。

　　网络方面配备2个2.5GbE网口，可同时接入现场工业交换机与调试终端，单口带宽达2.5Gbps。串行通信可选6个COM口，适配PLC、仪表与串口设备调试。USB提供4个USB3.2 Gen2及可选内部引出接口，用于外接测试仪器与存储介质。扩展槽含1个M.2 E-Key与1个M.2 B-Key，配合SIM卡槽实现无有线网络环境下的远程接入。

　　四、便携部署与现场适配边界

　　便携部署层面，整机标配12800mAh电池，可在断电或车载转场时维持运行；电源采用19V适配器并支持航插接口，适配车载与野战供电。工作温度0~55℃，属于室内及遮蔽式户外便携级，不面向无遮蔽极端温区。

　　约9.6kg的重量需配合提手或车载支架转运，不适合长时间手持移动。选型时应根据现场是否有固定供电、是否需要独立多源显示以及串口设备数量，判断三屏便携式工控机DTG-3173CU-JQ670EMC是否优于单屏或双屏方案。

　　五、接口类别规格数量

　　结语

　　三屏便携式工控机DTG-3173CU-JQ670EMC以三块独立显示屏、Intel Q670E平台与GTX1050 4G独显为核心，把现场指挥、数据监控与设备调试所需的并行显示与高带宽接口整合进可转运机箱。对于需要同屏多源、即开即用的移动任务，东田工控这类机型提供了单屏设备难以替代的现场作业条件。

　　FAQ

　　Q：三屏便携式工控机的三块屏幕是独立显示还是复制显示？

　　A：三块屏幕由GTX1050 4G独显的3路HDMI分别驱动，操作系统识别为三个独立显示区域，可独立投放不同软件，也支持复制或扩展模式，由用户在系统中配置。

　　Q：DTG-3173CU-JQ670EMC支持哪些CPU？

　　A：DTG-3173CU-JQ670EMC采用LGA1700插槽，支持Intel酷睿12/13/14代I3/I5/I7/I9处理器。

　　Q：内存和存储最大能扩展到多少？

　　A：内存为2条DDR5 SO-DIMM（4800MHz），最大96G；存储含2个2.5英寸SATA硬盘位、1个M.2 M Key 2280（PCIe Gen3×4/SATA）与1个M.2 M Key 2242（PCIe Gen4×4/SATA），支持RAID 0/1。
