工控机扩展怎么选？PCIe与PCI接采集卡讲清楚

　　摘要

　　工控机扩展能力决定了它能接多少采集卡。PCI和PCIe是两类最常见的扩展槽，前者并行、后者串行，带宽与形态差异直接影响采集卡选型。本文讲清两者区别、可接的采集卡类型、各行业怎么配，以及扩展给产线带来的实际作用，帮你在选型时少走弯路。

　　一、PCI与PCIe差在哪

　　工控机扩展靠主板上两类槽位撑起来：一类是PCI，一类是PCIe。PCI走并行总线，单槽带宽有限，多见于老机型与传统采集卡。

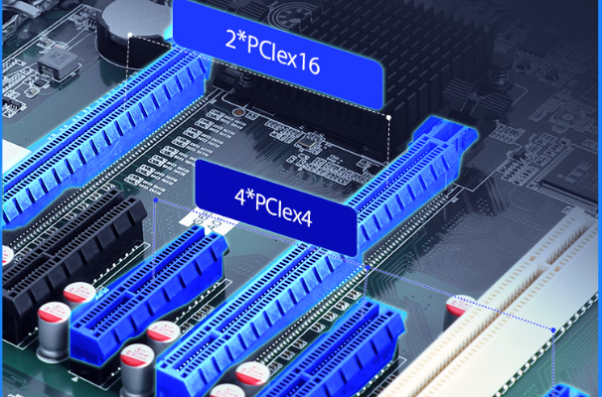

　　PCIe走串行点对点通道，带宽随代际翻倍，槽位也从x1到x16分长短，是现在接高速采集卡和显卡的主流。两者长短、金手指数量都不同，卡不能混插。

　　简单说，PCI是上一代扩展总线，PCIe是当前主力；新项目优先看PCIe槽数量与代际，老设备利旧才考虑PCI。

　　二、槽位能接哪些采集卡

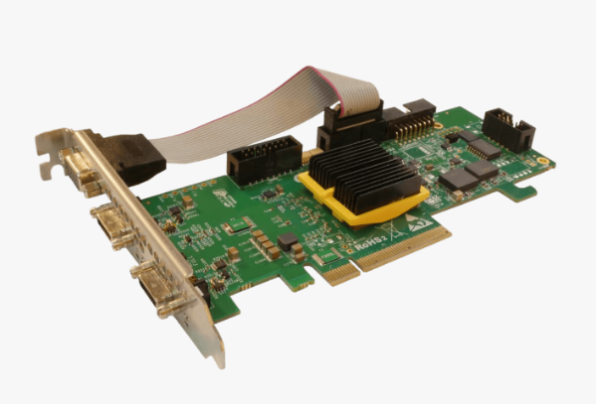

　　工控机扩展槽上最常见的采集卡有四类。图像采集卡负责把相机信号收进主机，跑机器视觉检测；数据采集卡（DAQ）采集电压、温度、振动等模拟量。

　　运动控制卡管步进、伺服电机的脉冲与轨迹；通信卡扩展CAN、串口或网口，把PLC、仪表接进来。PCIe槽带宽高，适合图像与高速DAQ卡；PCI槽够用且便宜，适合慢速通信与控制卡。

　　一台4U工控机若有7个扩展槽，往往能同时插图像卡、运动卡和通信卡，把看、动、联三件事放在一台里。

　　三、不同行业要什么卡

　　工控机扩展怎么配，看行业痛点。机器视觉产线要图像采集卡加独立显卡，处理相机高速画面；半导体与实验室要高精度DAQ卡，采微小电压与温度。

　　智能交通与车载要CAN通信卡和视频采集卡，接雷达、相机与信号；电力与能源要隔离DAQ卡，在强干扰下稳采电气量；医疗设备要低噪DAQ卡，保证信号干净。选卡先问三件事：采什么信号、要多快、环境多脏多振，再反推槽位代际与数量。

　　四、采集卡怎么接进系统

　　工控机扩展不是插上就完事。先在主板说明书核槽位类型与长度，确认卡的物理尺寸和供电接口匹配，避免x16卡塞不进短槽。

　　驱动与SDK要到位，厂家的采集例程能跑通才算接好；再把卡的信号线接到现场传感器或相机，做好接地与屏蔽，减少工频干扰。

　　系统层用组态软件或自研程序轮询卡缓冲区，把数据送进算法或数据库，这一步决定采集是否真的可用，而不是只亮个灯。

　　五、一台成熟机型怎么落地

　　以东田DT-610L-BQ670MA为例，它基于Intel的Q670芯片组（LGA1700插槽），搭载第12代酷睿i7-12700，提供多个PCIe扩展槽。

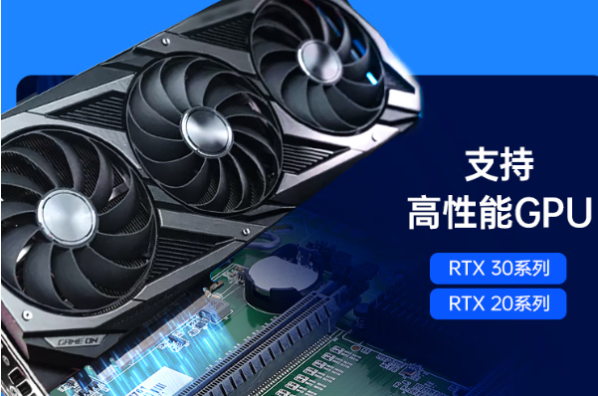

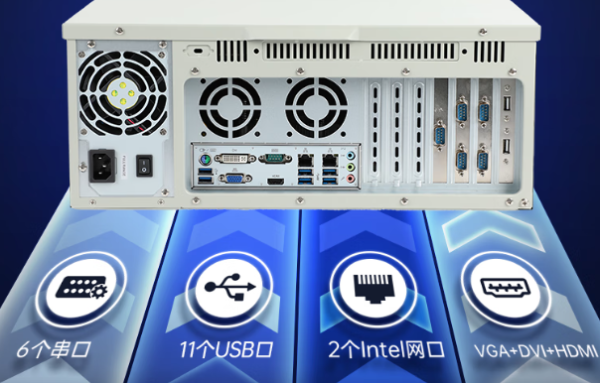

　　该工控机扩展能力可同时接入图像采集卡、运动控制卡与独立显卡，配合6个COM口和丰富USB连接PLC与传感器，适合机器视觉加运动控制混合负载。

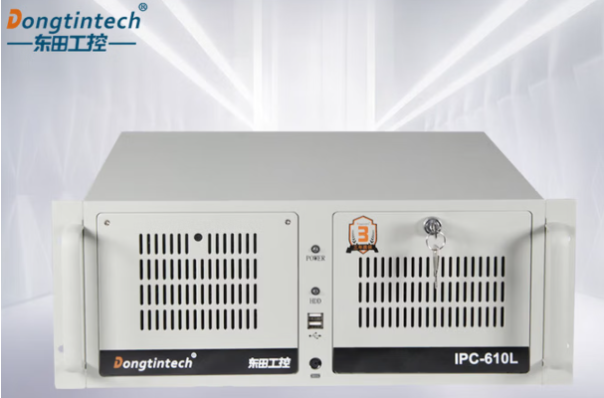

　　550W电源给多卡留了余量，4U上架式机身宽430mm、深481mm、高177mm，前面板带锁，适配多粉尘且要防误触的现场。

　　把采集、控制、计算放进同一台工控机扩展架构里，比分散多台设备更省布线、更易维护，也便于后期加卡升级。

　　结语

　　工控机扩展选对槽位与采集卡，产线才能既看得到又控得准。PCI守老设备，PCIe扛高速新项目，按信号类型和环境反推配置，扩展才真正起作用。

　　FAQ

　　工控机扩展槽PCI和PCIe能混用吗？

　　物理接口与金手指不同，两类槽不能混插同一张卡；老PCI采集卡只能进PCI槽，新项目优先选PCIe槽，避免买错卡插不进。

　　图像采集卡一定要PCIe吗？

　　高速相机和多相机并行采集建议走PCIe，带宽才够；单路慢速检测用PCI也能跑，但扩展与升级空间小，新产线更该上PCIe。

　　一台工控机能插几张采集卡？

　　看扩展槽总数与长度，7槽4U机型常可同时插图像卡、运动卡和通信卡；多卡时要校核电源总功率与槽位间距，别只看卡数量。

　　东田工控DT-610L-BQ670MA支持哪些采集卡？

　　该机型基于Intel的Q670芯片组，提供多个PCIe扩展槽，可同时接入图像采集卡、运动控制卡与独立显卡，配合6个COM口连接现场设备。
