摘要：
东田壁挂式工控机DT-5206-ZQ170MB以Q170平台、6路串口、RAID存储冗余为核心，专为制药产线工况设计。本文解析其硬件参数如何承接连续运行、老软件兼容、多外设接入与数据可靠四重考验。
在制药产线中，工控机承担三类功能：作为设备上位机、实时采集工艺参数、驱动视觉检测。据此，产线对工控机的核心约束集中于四项：7×24连续运行、超长软件生命周期兼容、多路外设稳定接入、数据可靠存储。本文以东田壁挂式工控机DT-5206-ZQ170MB为对象，逐一核对其硬件规格与上述工况的对应关系。
一、平台与软件兼容性
制药分拣设备上的软件多经长期验证、版本较旧，其更换涉及重新验证成本，故要求工控机平台对旧操作系统与驱动保持长期兼容。

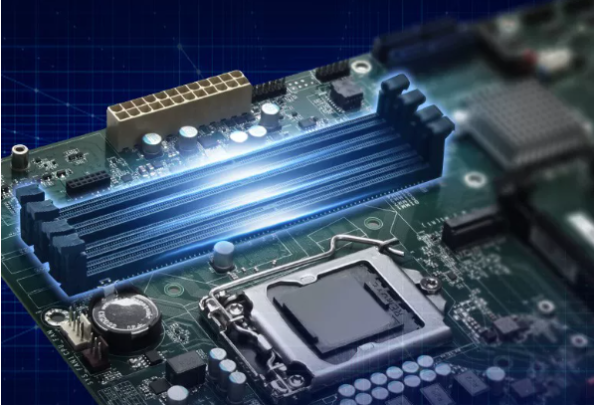

DT-5206-ZQ170MB采用Intel Q170芯片组（LGA1151构架），支持第6、7代酷睿I3/I5/I7处理器。该平台具备完整的驱动生态与较长的生命周期支持，可在不重写软件的前提下承接旧系统迁移。内存侧配置4个DDR4 DIMM插槽，支持1866/2133MHz，最大64G，满足上位机在控制、视觉检测与数据记录并行时的内存需求。
二、外设接口矩阵
产线需同时接入光电传感器、传送带变频器、扫码器、剔除气缸等多路外设，接口的种类、数量与抗干扰能力决定系统集成可靠性。
DT-5206-ZQ170MB提供6路COM接口（含2路RS232/422/485自适应、4路RS232），可分别承载变频器多站点通信、传感器短距连接与抗干扰点对多场景；8路USB3.0+5路USB2.0满足视觉相机与高速扫码设备的带宽需求；2个Intel千兆网口（I210AT/I219LM）用于产线数据上行及MES/ERP系统对接；显示输出为VGA+DVI+DP三显，可并行呈现产线状态与质检画面。
| 接口类型 | 配置规格 | 对应场景 |
| 串口 COM | 6 路，含 2 路 RS232/422/485 | 变频器、传感器、扫码器接入 |
| USB | 8 路 USB3.0 + 5 路 USB2.0 | 视觉相机、高速扫码、外设扩展 |
| 网络 | 2×Intel 千兆网口 | 数据上行、MES/ERP 对接 |
| 存储 | 6×SATA III，支持 RAID 0/1/5/10 | 批记录、处方数据冗余 |
三、数据可靠与存储冗余
批记录、分拣记录与处方数据须满足可追溯、不可篡改的要求，且不能因存储介质故障而丢失。
DT-5206-ZQ170MB配置6个SATA III接口，支持RAID 0/1/5/10冗余。在单盘故障时，RAID机制可维持系统持续读写，避免数据因硬件损坏丢失，为GMP审计追踪提供硬件级兜底。相较无冗余配置的通用工控机，该设计直接回应制药数据完整性的合规约束。
四、结构与连续运行
7×24连续运行是药房与药厂分拣线的常态工况，非计划停机直接影响发药与排产，故对散热、结构与电源提出要求。

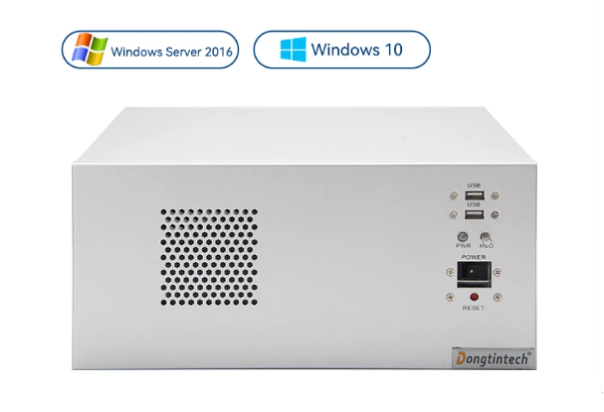

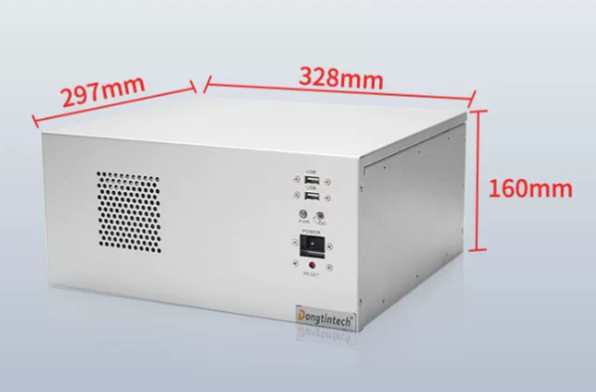

DT-5206-ZQ170MB采用壁挂式结构（328×297×160mm，约3.2kg），可嵌入不规则机柜或设备内部，适配产线集成；机箱风道与散热设计支撑长时间负载下的热稳定性，降低降频与宕机风险；额定250W电源配合外部在线式UPS与断电保护，可保障异常掉电时的数据写入完整。
结语
东田科技工控机DT-5206-ZQ170MB的硬件配置与制药产线四类工况存在直接对应：Q170平台承接旧软件生态，多路COM/USB覆盖外设接入，RAID冗余保障数据可靠，壁挂结构与散热设计支撑连续运行。该产品以工况适配为选型依据，可作为制药设备上位机与分拣控制平台的参考方案。
FAQ
Q：为何制药工控机需支持第6、7代酷睿处理器？
A：制药分拣软件多为长期验证的旧版本，更换硬件涉及重新验证成本高。Q170平台支持6/7代酷睿，可在提供足够算力的同时延续对旧驱动与旧系统的兼容，降低迁移风险。
Q：RS232、RS422、RS485串口在产线中分别承担何种任务？
A：RS232用于短距离点对点（如调试终端）；RS485支持多站点长距离通信，适合连接变频器与传感器网络；RS422用于抗干扰的点对多场景。多路串口实现各类外设一次接入。
Q：分拣场景为何需要多路USB3.0接口？
A：视觉检测相机与高速扫码器对传输带宽要求高，USB3.0提供更高吞吐，减少图像与条码数据传输瓶颈，保障检测与分拣的实时性。
