从CAN总线到PoE供电：车载工控机无风扇双款怎么配

　　摘要

　　车载工控机要同时解决摄像头供电接入与车辆总线交互两类问题，DTB-C3014-Q170C与DTB-C3018-Q170C分别提供4路与8路802.3at PoE+网口，搭配CAN口、隔离GPIO与独立三显，覆盖从单车录像到全景监控的不同车载部署规模。

　　车上装一台计算机，麻烦集中在电和线：摄像头要供电，总线设备要走协议，屏幕还要独立点亮。车载工控机把PoE供电网口、CAN口与多显输出收进无风扇机身，正是为这类约束准备的形态，本文选取东田工控两款车载机型展开对比，两款机身接口一致、只在PoE数量上分档。

　　一、车载环境的选型前提

　　车辆运行时供电波动、粉尘与震动都高于室内，风扇在颠簸中既是噪声源也是故障点，所以车载工控机普遍采用无风扇被动散热。第六代Intel酷睿平台在这两款机型上承担运算任务，功耗与发热控制在被动散热可承受的范围内，长时间行车也能保持稳定。

　　接口在车载场景不只是数量问题。摄像头需要网线直接供电才能减少独立电源布线，车身控制要走CAN总线，按钮与指示灯靠隔离GPIO连接。看懂一台车载工控机的接口分工，后面两款机型的差异就容易判断，选型也不会被参数表带偏。

　　二、PoE口数与摄像头规模

　　DTB-C3014-Q170C提供4个802.3at PoE+网口，摄像头网线接入即完成供电与传输，另配2个Intel千兆网口承担数据上传。这款车载工控机单机即可支撑一支小规模车载摄像队伍，适合单车录像与环视类应用，每路摄像头布线只需一根网线。

　　如果车载场景要接入更多摄像头，比如自动驾驶感知或全景监控，DTB-C3018-Q170C的8个PoE+网口直接翻倍，同样保留2个千兆网口做回传。它的定位就是视频监控类车载应用，同时为8路摄像头供电，省去独立供电模块。

　　三、车辆总线与专用接口

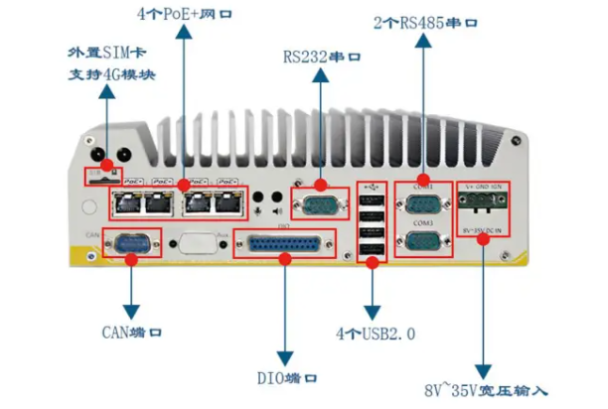

　　两款机型都配备3个串口，其中2个为RS485，可以连接雷达、仪表与传感器；1个CAN口采用DB9接口，直接对接车辆总线，读取车速与车况信号。8路隔离GPIO按4进4出分配，连接按键与继电器即可完成车控联动。

　　USB方面共有8个，其中4个为USB3.0，接采集设备或本地导出数据都比较快。这些车载常备接口在两款机型上配置一致，差异集中在PoE口数量上，选型时先定摄像头规模，再核对其余接口是否与车上设备对得上。

　　四、显示扩展与无线安装

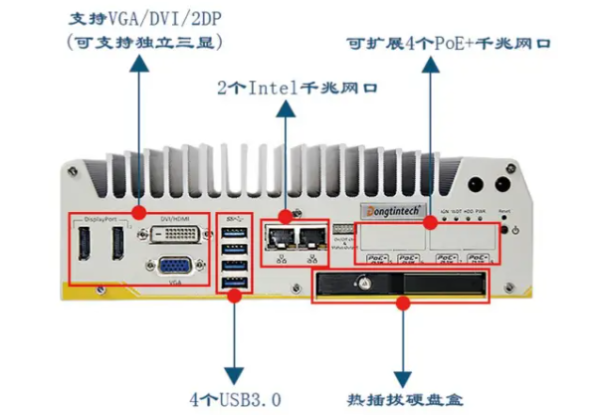

　　显示输出支持DVI、VGA与2个DP独立三显，驾驶舱内可以同时连接显示屏、电子后视镜与调度屏。4个mini-PCIe插槽可安装3G、4G或WiFi通讯模块，车辆行进中也能把录像与状态数据回传后台，链路不依赖停车时段。

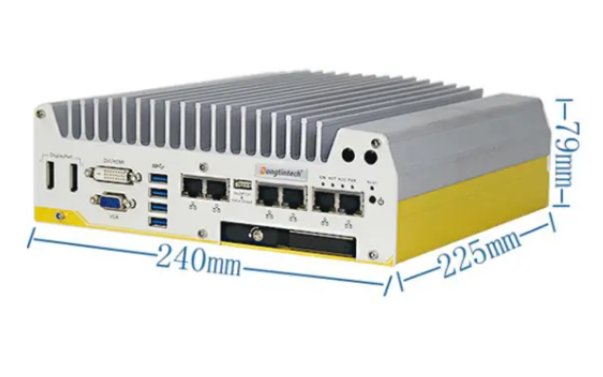

　　两款机型同为无风扇嵌入式机身，采用挂装方式固定，机箱表面即散热面，部署时留出通风间隙即可。机身没有风扇滤网，日常维护只需检查接口与存储介质，对长期随车运行、不便经常开箱保养的场合比较省心。

　　五、两款机型的边界

　　把两款车载工控机放在一起看：摄像头在4路以内、以单车录像加车控为主的部署，DTB-C3014-Q170C够用且投入更省；要接8路摄像头或预留感知扩展，DTB-C3018-Q170C的PoE余量更合适。先数摄像头，再定型号，基本不会选错。

　　结语

　　车载工控机的选型逻辑并不复杂：供电方式决定布线，PoE口数量决定摄像头规模，CAN与隔离GPIO决定车控能力。DTB-C3014-Q170C与DTB-C3018-Q170C把这三件事按4路与8路分成两档，均享受3年免费保修，按摄像头数量对号入座即可。

　　FAQ

　　Q：PoE+网口和普通网口有什么区别？

　　A：PoE+遵循802.3at标准，网线在传输数据的同时为摄像头供电，每路省去一个独立电源；普通网口只传数据，摄像头还要单独布置电源线，车上布线量会明显增加。

　　Q：4路PoE与8路PoE该怎么选？

　　A：按摄像头接入数量定：4路以内选DTB-C3014-Q170C；要接入更多摄像头，或为自动驾驶感知、全景监控留扩展，选DTB-C3018-Q170C。

　　Q：CAN口在车载应用里起什么作用？

　　A：CAN口通过DB9接口对接车辆总线，可读取车速、车况等信号，配合2个RS485串口连接雷达与仪表，再由隔离GPIO执行车控动作，构成完整的车载控制链路。
