摘要
东田1u工控机DT-14502-BH110MA搭载H110芯片组与酷睿6至9代处理器，三显输出、双千兆网口和4个COM口构成多设备接入组合，3个PCIe插槽兼容新旧板卡，经高低温与振动测试验证，适合机房监控及产线数据采集部署。
一、多设备接入与双网口分流
机柜空间有限，设备接入需求却不断增长。东田1u工控机DT-14502-BH110MA把接口密度和组合能力作为设计重点，从部署场景出发解决多设备同时在线的问题。

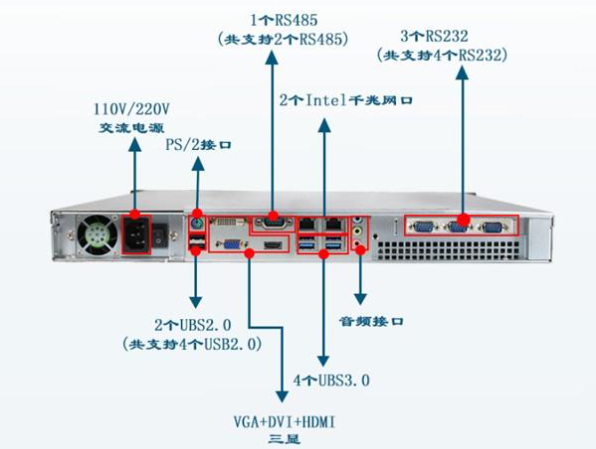

2个Intel千兆网口（I210-AT与I219-LM）可分别接入内网与外网，在网络安全设备部署中实现数据分流与隔离；也可同时连接多台GigE相机，为视觉检测提供独立的数据通道。
8个USB接口中，4个USB3.0用于扫码枪和U盘的高速数据传输，4个USB2.0连接键盘、鼠标等常规外设；4个COM口（2个可选RS232/485）同时接入PLC、仪表、传感器和扫码设备，构成从采集到控制的多设备通信组合。
| 接口类型 | 数量 | 连接对象 | 现场任务 |
| Intel千兆网口 | 2 | 网安设备、GigE相机、不同网段 | 数据分流、多网络部署 |
| USB3.0 | 4 | 扫码枪、U盘、高速外设 | 数据传输与设备接入 |
| USB2.0 | 4 | 键盘、鼠标、打印机 | 常规外设连接 |
| COM口 | 4 | PLC、仪表、传感器 | 串口设备通信与状态采集 |
VGA+HDMI+DVI-D三显输出可在监控中心同时显示设备状态画面、报警信息列表和操作界面，减少切换窗口的等待时间，在机房巡检和产线监控场景中提升信息获取效率。
二、计算性能与存储配置

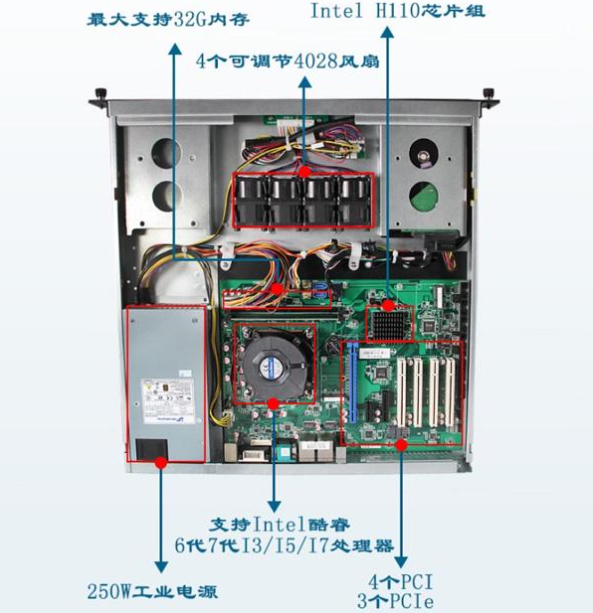

DT-14502-BH110MA搭载Intel H110芯片组，支持LGA1151插槽的酷睿6/7/8/9代i3/i5/i7处理器，用户可根据任务复杂度选择不同级别CPU：i3满足轻量采集与串口通信，i5胜任数据中转和组态软件运行，i7可承担多路视频分析或中等规模边缘计算。2条DDR4 2400MHz内存插槽最大支持32GB，为多任务并发提供缓冲空间。
存储方面，3个SATAⅢ接口和1个全尺寸mSATA接口可同时安装系统盘与数据盘，机箱内部支持2块2.5/3.5寸硬盘，兼顾系统快速响应与大容量数据归档。
整机采用主动散热（CPU风扇加机箱风扇），250W额定功率电源覆盖从i3到i7的配置区间。实测i7-6700配置空载功耗30W、满载96W，电源余量充足，不会因长期满负荷运行导致供电瓶颈。
三、扩展兼容与新旧板卡衔接
1U机身内提供1个PCIeX16、1个PCIeX4、1个PCIeX1和1个全尺寸Mini-PCIe插槽。PCIeX16可安装图像采集卡或运动控制卡，为视觉检测和精密运动控制提供专用处理通道；PCIeX4和PCIeX1适合扩展串口卡、CAN总线卡或无线通信模块；Mini-PCIe可加装WiFi或4G模块，为远程站点提供无线回传能力。
这款1u工控机基于H110成熟平台，扩展槽位组合兼顾了新一代PCIe板卡和传统设备的衔接需求。对于正在升级产线、同时需要保留已有板卡和软件资产的项目，DT-14502-BH110MA提供了一种从旧系统平滑过渡的硬件路径——新采集卡装在PCIeX16上，原有控制软件继续在熟悉的操作系统上运行，无需整体更换。
四、环境验证与长期运行保障
DT-14502-BH110MA通过了完整的环境验证测试。-20℃低温存储开机正常，60℃高温下连续运行66小时无死机蓝屏，CPU温度稳定在85℃以内。

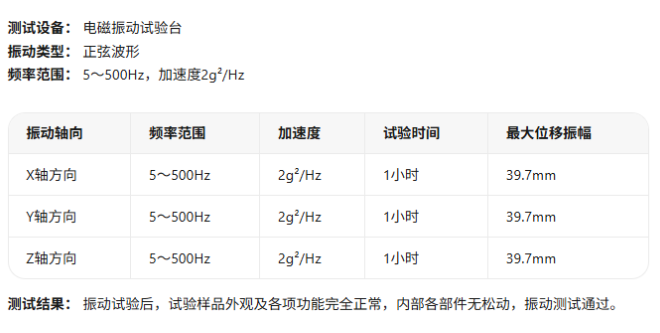

振动测试按照GB/T 2423.10-95标准执行，5至500Hz频段、2g加速度条件下X/Y/Z三轴各1小时，测试后外观与各接口功能完好，内部部件无松动。跌落测试依据GB/T 2423.8-95完成，包装状态下面、棱、角全方位检验通过。
BurnInTest满负荷24小时运行全部PASS，Windows 7系统安装及芯片组、显示、网卡、USB和SATA驱动均正常加载。这些测试结论表明，DT-14502-BH110MA在机柜密集部署、车间电磁干扰和运输搬运等实际条件下能够持续稳定运行，适合需要长期在线的中等计算任务。
五、结语
DT-14502-BH110MA是一款接口密度高、扩展灵活且经过完整环境验证的1u工控机，VGA+HDMI+DVI-D三显、双Intel千兆网口和多PCIe插槽的组合使其在机房监控、网络安全、产线数据采集、数字标牌和仓储物流等多设备接入场景中具备明确优势。如需了解配置方案或样机测试，可联系东田工控获取选型支持。
【FAQ】
DT-14502-BH110MA支持哪些操作系统？
支持Windows 7、Windows 10及Linux等主流操作系统，已通过Windows 7安装和全部驱动兼容性测试。
4个COM口可以连接什么设备？
4个COM口可连接PLC、仪表、传感器和扫码设备，其中2个可选RS232/485模式，支持与不同串口协议的工业设备通信。
三显输出适合哪些场景？
VGA+HDMI+DVI-D三显可同时输出不同画面，适合监控中心同时显示设备状态、报警信息和操作界面，减少窗口切换。
PCIeX16插槽可以扩展什么板卡？
PCIeX16可安装图像采集卡、运动控制卡或独立显卡，为视觉检测和精密运动控制提供专用处理通道。
这款工控机的工作温度范围是多少？
经-20℃至60℃高低温测试验证，60℃环境下连续运行66小时无异常，满足标准机柜和一般车间部署的温度要求。
