RTX独显4U工控机，分高配/低配适配无人机作业全场景

　　摘要：

　　本文针对无人机测绘、巡检地面站多屏同步显示、实时图传渲染、航线三维建模需求，以东田科技DT-610L-BQ670MA标准4U工控机为硬件底座，划分高配、低配两套配套配置，高低配分层覆盖大型测绘项目与常规巡检作业，一套机架硬件满足不同无人机地面站算力、多屏部署需求。

　　一、无人机地面站硬件核心需求

　　无人机地面站运行时需同步加载电子地图、实时高清图传、飞行参数面板、三维航线模型，普遍要求不少于4路显示输出，但当前主流RTX系列高端独显仅配备HDMI、DP接口，无原生DVI通道，大量存量DVI接口监控屏、操作台显示器无法直接对接。

　　同时不同项目算力差距明显：城市大面积三维测绘、多机协同作业对CPU、显存、存储要求极高，单台巡检无人机地面站算力需求适中，因此采用同一款4U工控机分高低配分层部署，兼顾项目成本与性能上限。

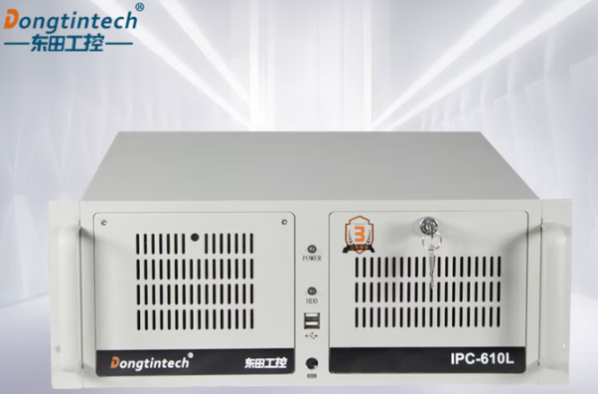

　　整机选用DT-610L-BQ670MA标准4U机架工控机，7路PCIe扩展槽、5个千兆网口、三显示输出底座可统一适配两类配置，下面采用整机配置对标表格清晰区分高低配硬件差异与适用无人机场景：

　　表格清晰区分两套4U工控机的硬件定位与适用项目，下文从多屏兼容方案、高低配算力价值、4U机架扩展优势三方面完整解析方案落地逻辑。

　　二、独显DVI接口兼容适配方案科普

　　市面上RTX3060、RTX5060Ti等主流工业独显出厂仅配备HDMI、DP数字接口，不再搭载原生DVI输出，而多数地面站操作台、监控显示器仍保留DVI输入接口，无法直连多屏，这里给出成熟适配方案：

　　1.硬件选型：选用有源主动式DP转DVI转接头，无源转接线无法完成信号协议转换，易出现黑屏、4K画面卡顿、刷新率锁60Hz等故障；

　　2.多屏部署逻辑：工控原生VGA接口直连一路显示器，显卡DP/HDMI通道搭配有源转接头拓展剩余DVI屏幕，轻松实现4屏及以上同步分窗；

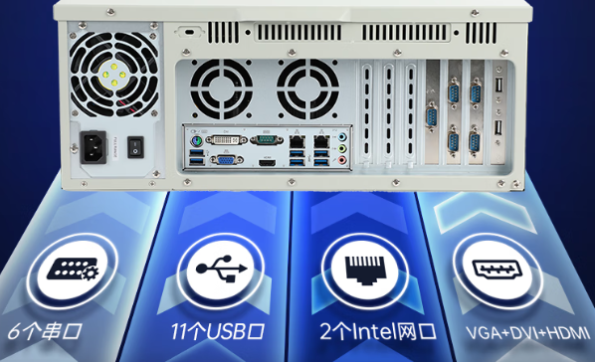

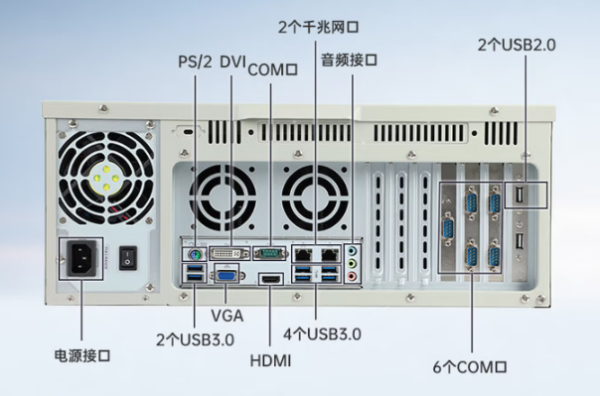

　　3.落地优势：无需更换原有显示设备，仅增加低成本转接头即可完成多屏拓展，大幅降低地面站改造升级成本。DT-610L-BQ670MA自带VGA+HDMI+DP三路原生显示输出，搭配显卡多通道输出，配合转接头可轻松满足地面4屏、6屏多窗口同步作业需求，飞手无需频繁切换软件窗口，地图、图传、参数面板分屏独立展示，作业效率显著提升。

　　三、高低配4U工控机算力分层价值

　　1.高配4U工控机（I9+5060Ti 16G）

　　搭载14代酷睿I9十六核处理器、64G大容量内存，16G大显存RTX5060Ti显卡是大型测绘项目核心算力支撑：

　　城市大范围航拍产生海量高清影像、高密度三维点云可实时本地渲染，多架无人机同时回传4K图传时无画面丢帧；4块3.5寸硬盘组建大容量存储阵列，单次外业飞行全部原始影像、航线数据本地留存，无需云端中转；850W大功率电源适配CPU、显卡、多硬盘满载长期运行，适用于测绘院、大型基建多机协同地面站。

　　2.低配4U工控机（I7+3060 8G）

　　12代I7十二核搭配16G内存、RTX3060 8G独显，完美匹配单台巡检无人机作业需求：

　　厂区、光伏、电力单线巡检仅需单路图传+基础地图渲染，8G显存足够流畅加载常规航线模型；双3.5寸硬盘满足单日航拍素材存储，550W标准电源功耗更低，机房长期运行能耗可控，中小型巡检单位采购成本更友好，作为常规地面站标准机型性价比突出。

　　四、4U机架方案通用优势

　　作为高低配统一硬件底座，这款4U工控机适配无人机地面站全场景拓展需求：

　　1.充足PCIe扩展空间：整机7路分层PCIe插槽，安装独显后仍可加装数传采集卡、多网口拓展卡、视频采集卡，直连无人机电台、RTK基站等专业外设；

　　2.五网口物理隔离：5个独立Intel千兆网口可分路对接无人机图传、内网操作台、存储服务器，图传数据流不占用办公网络，传输延迟更低；

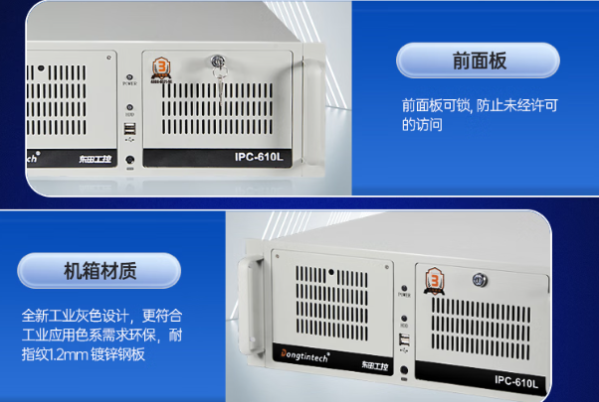

　　3.标准4U上架机身：19英寸标准机架尺寸，机房机柜统一规整部署，高低配机型机箱外观、接口布局完全一致，运维、备件通用；

　　4.宽温工业硬件：0~60℃满载稳定运行，野外临时机房、车载机柜等温差环境均可长期开机，整机3年超长质保降低售后运维压力。

　　五、结语

　　无人机地面站存在大型测绘、常规巡检两类差异化算力需求，DT-610L-BQ670MA标准化4U工控机提供高配、低配两套成熟配套方案，依托VGA+HDMI+DP原生三显示接口，搭配有源DP转DVI转接头解决新款独显无DVI多屏兼容难题，分层算力覆盖全行业无人机作业场景。

　　FAQ：

　　Q：高配和低配4U工控机分别适合哪种无人机项目？

　　A：高配I9+5060Ti适配城市三维测绘、多机集群航拍；低配I7+3060用于厂区、电力单台巡检无人机地面站，算力与采购成本匹配。

　　Q：新款独显没有DVI口，怎么实现4屏地面站显示？

　　A：使用有源DP转DVI主动转接头，工控原生VGA直连一路，显卡HDMI/DP搭配转接头拓展剩余DVI显示器，稳定支持4K多屏同步输出。

　　Q：五千兆网口在无人机地面站怎么分配使用？

　　A：可分别对接无人机图传电台、操作台内网、本地存储、RTK基站、远程运维，网络物理隔离，图传数据不卡顿、不外泄。

　　Q：转接头随便买普通无源款可以吗？

　　A：不建议，无源转接线无法完成数字协议转换，会出现黑屏、刷新率受限，必须选用带芯片有源DP转DVI转接头。

　　Q：整机能否预装地面站航线规划软件？

　　A：支持批量定制预装测绘/巡检专用地面程序，高低配机型统一拷机测试，机房上架直接投入航拍作业。
