摘要：
本文针对工业多路数据采集场景，介绍DT-610L-WW880MA采集工控机方案，依托W880工作站级芯片组丰富PCIe通道，1条PCIeX16插槽搭载RTX5060Ti 16G或V100 32G大显存独显，其余插槽可加装图像、串口、总线等多类采集卡，一套主机同时完成数据采集、AI推理、多设备汇总，兼顾扩展能力与硬件性价比。
一、工业多路采集对工控主机的扩展要求
工业视觉、产线检测、传感器阵列汇总等多路采集项目，主机往往需要同时承担两类工作：一是接入多路相机、传感器、总线设备完成原始数据采集；二是对采集到的图像、信号做实时AI推理、特征提取。这就要求采集工控机既要能装一张大显存独立显卡处理运算，又要预留足够多的PCIe插槽加装各类采集卡。
普通工控机PCIe插槽数量有限，往往装完一张显卡就没有多余位置加装采集卡，需要额外配扩展坞或多台设备拼接，成本高、布线杂乱、数据同步延迟。DT-610L-WW880MA采集工控机采用W880工作站级芯片组，PCIe通道数量充足，一张显卡之外仍有多条扩展槽可加装各类采集卡，单台主机即可覆盖采集+运算全流程。
二、PCIe插槽与采集卡科普

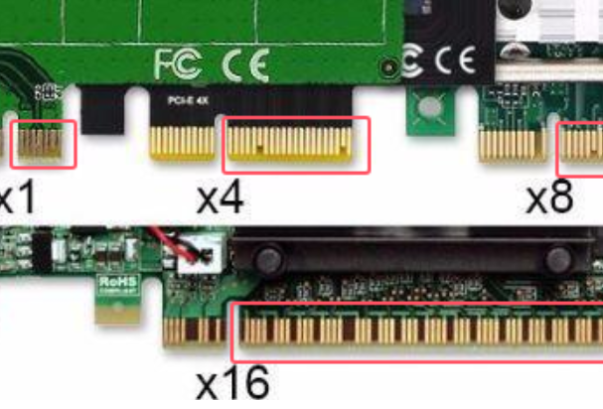

很多用户对PCIe不同规格和采集卡类型的对应关系不够清晰，下面通过表格梳理不同PCIe插槽可承载的采集硬件，以及在采集项目中的具体作用：
| PCIe 插槽规格 | 可搭载采集硬件类型 | 数据采集场景实际作用 |
| PCIeX16（全长） | RTX5060Ti 16G / V100 32G 独立显卡 | 大显存承载多路图像实时推理、三维点云运算，采集画面同步 AI 检测 |
| PCIeX8（多槽） | 高速图像采集卡、万兆采集网卡 | 多路工业相机高速画面接入、大带宽数据流采集，不丢帧不延迟 |
| PCIeX4（多槽） | 多串口扩展卡、CAN 总线采集卡 | 多路 RS485 传感器、工业总线设备数据汇总采集 |
| PCIeX1 | M.2 采集模块、低速信号卡 | 低速模拟信号采集、辅助 IO 扩展 |
从上表可见，PCIe带宽越高，越适合搭载大显存显卡和高速图像采集卡；低带宽插槽则适配串口、总线类采集设备。DT-610L-WW880MA分层布局不同规格PCIe插槽，1条X16专用于显卡，其余多条X8/X4/X1按需加装对应采集卡，带宽分配合理，不会出现高速设备争抢带宽导致采集丢帧的问题。
三、大显存独显选型与采集性能
显卡是采集工控机的运算核心，此次客户的采集项目有两种选型：
RTX5060Ti 16G：性价比首选，16GB显存可承载10路左右工业相机同步AI推理，适合常规视觉检测、产品分拣类采集项目，功耗适中，整机散热压力小，长期运行稳定。
V100 32G：大显存专业级方案，32GB超大显存可承载更多路相机并行推理或大尺寸三维点云运算，适合高精度测量、科研级多路采集项目，算力更强、显存更充裕。
两种显卡均安装在PCIeX16全长插槽，带宽充足，显卡性能可完全释放，不会因为插槽带宽限制导致运算降速。
四、多PCIe扩展槽带来的采集优势
DT-610L-WW880MA采集工控机除1条PCIeX16插槽固定安装显卡外，其余多条PCIe插槽可自由选配采集卡，带来三大核心优势：
单台设备完成全流程：图像采集卡、总线卡全部装在同一台主机内，相机、传感器数据直接进入主机做AI推理，不用跨设备传输，延迟更低、同步性更好；
按需扩展灵活升级：项目初期可只装1~2张采集卡，后续产线新增相机、传感器时，直接在空余插槽加装对应采集卡即可，整机不用更换，降低长期升级成本；
带宽分层互不干扰：显卡走独立X16带宽，采集卡走各自X8/X4通道，多卡同时工作不会互相抢占带宽，多路采集满负荷运行也不会出现丢帧、卡顿。
丰富的接口扩展：原生10个COM串口、8个USB3.2接口还可直接接入低速传感器、扫码枪等外设，不需要额外占用PCIe插槽扩展，预留更多槽位给高速采集卡。
五、整机配套与稳定运行

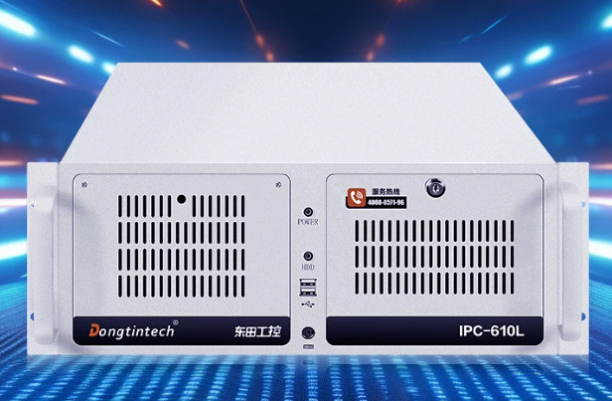

整机采用标准4U机架机箱，可统一上架采集机房机柜，工业双风道散热结构，多卡满载运行温度可控，7×24小时不间断采集不会高温降频。4个2.5G高速网口可直接接入网口工业相机，不用额外占用PCIe插槽加装网卡；4个SATA硬盘位+2个M.2插槽支持大容量存储，海量采集原始数据可本地留存，支持RAID阵列保障数据安全。
系统支持Win10/11 IoT企业版，出厂可完成显卡驱动、各类采集卡驱动预装调试，设备到货接入相机和传感器即可投入采集工作，省去现场调试时间。
六、结语
工业多路数据采集项目，主机既要装大显存显卡做AI推理，又要预留多PCIe插槽加装各类采集卡，普通工控机扩展能力难以同时满足。DT-610L-WW880MA采集工控机依托W880工作站级平台的多PCIe通道优势搭配多路采集卡，单台主机完成图像采集、总线汇总、AI推理全流程，硬件性价比与扩展灵活性兼备。
东田工控拥有18年行业经验，支持采集卡预装、显卡选配、系统调试一条龙交付，多路视觉、工业总线、传感器阵列类采集项目，可对接工程师出具专属采集工控机配置方案。
FAQ
Q：这款采集工控机装完显卡还能加几张采集卡？
A：W880平台PCIe通道充足，1条X16安装独立显卡后，仍有多条X8/X4/X1扩展槽可加装图像采集卡、串口卡、CAN总线卡，满足多数多路采集项目扩展需求。
Q：RTX5060Ti 16G和V100 32G怎么选？
A：常规10路左右视觉检测选5060Ti 16G，性价比高、功耗低；高精度三维、20路以上大流量采集选V100 32G，显存更大、算力更强，可承载更复杂的推理运算。
Q：10个原生COM口可以直接接传感器吗？
A：可以，机身自带10路串口，可直接连接RS485传感器、PLC等设备，不需要额外占用PCIe插槽加装串口卡，预留更多槽位给高速采集卡。
Q：PCIe插槽可以加装万兆采集网卡吗？
A：支持，PCIeX8插槽带宽充足，可加装万兆网卡或高速图像采集卡，适配大带宽工业相机、高速数据流采集项目。
Q：整机出厂可以预装采集卡和驱动吗？
A：可以，可根据项目需求选配对应采集卡、显卡，出厂完成硬件装配、驱动安装、整机拷机测试，到货接入外设即可直接投入采集工作。
