工控机在智能螺母拧紧设备中的应用

时间:2023-04-24 12:03:31 作者:小编 点击:

  任何机械结构都是由多种部件组装而成,而这些部件之间的连接方式也千差万别。螺栓连接是一种常见的连接方式之一,它能够使得两个连接体牢固地结合在一起,并承受一定的动态载荷。但是,为了确保连接的可靠性和正常工作,连接体之间需要有足够的紧固力。这就需要在紧固螺栓时施加足够的轴向预紧力,也就是轴向拉应力。这种预紧力可以保证连接部件的紧密配合,以及在运行时对振动和外力的抵抗能力,从而确保整个机械系统的稳定性和可靠性。

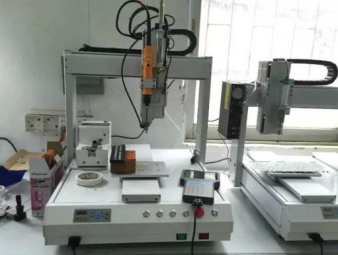

  (螺丝自动拧紧机)

  为了提高轴的制造和装配质量,通常会使用气动扭力拉手手动锁定轴头螺母。然而,由于无法精确控制轴头螺母的扭矩,这种方法无法实现边缘调整。为了解决这个问题,我们设计了一种非标自动轴螺母拧紧机。该机器通过转动轮和轴旋转车轮驱动大小圆锥滚子轴承的外环,以确保轴承的装配质量。这种自动化的装配方法能够保证轴的正常使用寿命,并且可以延长维修时间。


  (全自动螺钉拧紧器多轴螺丝拧紧机)

  智能螺母拧紧机采用电机作为主要动力源,辅以压缩空气作为辅助动力源。电动机的动力通过三角皮带传递到减速箱,然后再通过电磁离合器传递到蜗轮蜗杆传动箱,最终带动转矩加载头,拧紧齿轮箱法兰螺母。同时,压缩空气供给薄型气缸,该气缸带动主轴和转矩加载头进行上下运动。主轴通过气缸接头与气缸轴相连,使主轴旋转时气缸轴不旋转。

  在智能螺母拧紧机内部,有一个预设的拧紧力矩值,可以根据装配过程的需要随时进行调整。该机通过工控机IPC来控制拧紧过程,根据预设的扭矩值进行控制。

  智能螺母拧紧机的工作过程是将带有齿轮箱的装配小车推到法兰螺母拧紧站,然后将齿轮箱的装配法兰装在拧紧机的法兰板内。接下来,将安装在主轴下端的扭矩加载头由薄型气缸送入拧紧位置,拧紧法兰螺母。

  工控机的详细配置:

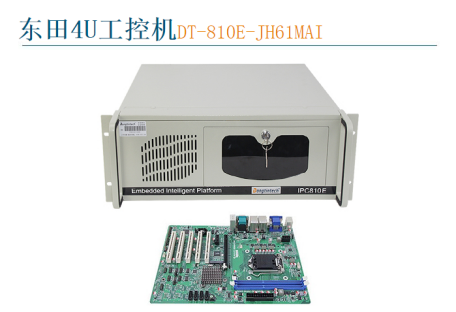

  (东田4U工控机DT-810E-JH61MAI)

  DT-810E-JH61MAI是一款采用ATX工业模板结构的工控机,具有1个VGA和1个DVI-D显示输出接口。该工控主板自带8个USB2.0接口,可实现高达480MB/s的数据传输速度,大大提高了外部设备(如数码相机、扫描仪、图像设备、键盘鼠标等)的连接效率。此外,该主板还配备了6个COM接口(2个RS232/422/485,4个RS232),能够支持各种串口外设设备。

  该工控机主板采用IntelH61芯片组,可支持2代和3代I3/I5/I7处理器,具备出色的处理性能。此外,该主板提供5个PCI插槽、1个PCI-E16插槽、1个PCI-E1插槽和1个Mini-PCle插槽,可以安装独立显卡,而英特尔睿频加速技术还可以根据计算机上执行的任务自动提高处理器速度。这些特性使得该工控机在各种工业场景中得到广泛应用。

  该自动化系统成功解决了影响汽车变速器装配的一个重要环节,高度自动化的特点大大提高了生产效率和产品合格率,显著降低了返工率,并与流水线上的其他设备协同作用,进一步保证了变速箱的装配质量。该系统的人机界面友好且操作方便,极大地提高了装配过程的操作效率和生产效率。自设备研制成功后,变速箱装配线已成功投入运行并取得了良好的效果。

  如果您需要了解更多关于我们产品的参数或配置方面的信息,欢迎您联系我们。

  作为一家从事工控机研发、生产和销售的专业企业,杭州东田科技有限公司(东田工控-Dongtintech)已经拥有十多年的历史。我们提供整套工控机,并且提供三年免费保修,让您无后顾之忧。

  作为京东慧采平台的优质商家,我们还是多家国企、央企指定合作工控机品牌之一。我们致力于为客户提供优质的产品和服务,让客户放心购买,满意使用。
