摘要：
生物检测设备对工控机的散热能力和扩展密度有严格要求。本文从行业设备集成趋势出发，介绍东田DT-14502-BH81MA 1U工控机以4风扇冗余散热和7插槽高扩展配置，在生物检测仪器中的应用方案。
一、生物检测仪器对1U工控机的散热要求
生物检测技术涵盖PCR分析、基因测序、流式细胞仪、酶标仪等精密仪器。这些设备的核心控制单元通常采用1U工控机嵌入仪器内部，负责数据采集、信号分析和结果输出。
1U机箱的空间限制使得散热成为关键挑战——工控机在狭小空间内需7×24小时运行，CPU和扩展卡的热量若无法及时排出，可能导致仪器检测精度漂移。
二、生物检测场景的1U工控机需求
高散热冗余：4个风扇形成前-后贯穿风道，单风扇故障不影响整机散热
多扩展插槽：需同时安装数据采集卡(PCI)、信号处理卡(PCIe)和通信卡
1U紧凑机箱：放在测仪器内部，占用空间越小越好
长期稳定运行：检测实验可能持续数小时甚至数十小时，期间不能因过热降频
低噪音运行：实验室环境对噪音有要求，风扇需支持PWM智能调速
三、东田DT-14502-BH81MA方案

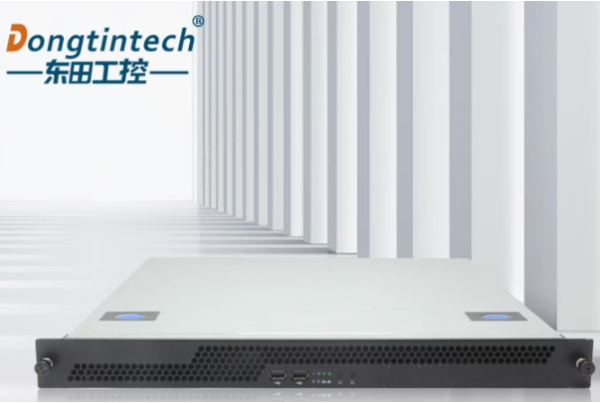

DT-14502-BH81MA是一款标准1U工控机，支持配备4个高速风扇组成前-后贯穿风道，主板提供4个PCI和3个PCIe共7个扩展插槽。在生物检测场景中：
4风扇冗余散热：4个风扇分为两组(前2进风+后2出风)，构成强制对流风道。任意1个风扇故障后，剩余3个风扇自动提速补偿，确保散热不中断
7插槽多功能卡集成：4个PCI槽可同时安装数据采集卡(模数转换)、运动控制卡(XYZ移液平台)、图像采集卡(显微镜CCD);3个PCIe槽安装GPU加速卡(图像分析)和高速通信卡
四、行业应用场景适配
| 生物检测场景 | 扩展卡组合（示例） | 关键优势 |
| PCR荧光检测 | 3PCI(采集+温控)+1PCIe(数据分析) | 7×24h温控精度 |
| 基因测序仪 | 2PCI+2PCIe(GPU) | GPU散热+扩展余量 |
| 流式细胞仪 | 2PCI(信号处理)+1PCIe(高速采集) | 实时信号采集延迟<1ms |
| 酶标仪 | 1PCI(光路控制)+2PCIe | 紧凑1U嵌入仪器内部 |
| 全自动生化分析 | 3PCI+2PCIe | 多模块并行控制 |
上表展示了DT-14502-BH81MA在不同生物检测仪器中的扩展卡配置和散热需求差异。7插槽的配置弹性确保同一机型可覆盖PCR、测序和生化分析等多条产品线的控制需求。
五、结语
生物检测技术的精度依赖稳定的计算环境。东田DT-14502-BH81MA 1U工控机以4风扇冗余散热和7插槽扩展配置，为生物检测仪器的核心控制单元提供了高可靠性的硬件平台。
常见问题：
Q：4个PCI插槽是否兼容5V PCI老式卡？
A：兼容。H81芯片组原生支持5V和3.3V PCI标准，已在实际项目中验证过税控卡、加密卡等老式PCI设备。
Q：1U机箱散热是否够用？
A：DT-14502-BH81MA采用前进风后出风的风道设计，标配2个4028高速风扇，在满载7张扩展卡时仍可将CPU温度控制在65℃以下。
Q：支持哪些CPU？
A：主板支持LGA1150封装的Intel第4代Core/Pentium/Celeron处理器，推荐i5-4590或i7-4790以兼顾性能和功耗。
Q：东田是否提供Windows 10镜像预装？
A：支持。东田工控可按客户要求预装Windows 10 IoT Enterprise LTSC，提供出厂激活和驱动预装服务。
Q：工控机在潮湿环境下如何防护?
A：主板可进行“三防漆”涂覆处理(防霉、防潮、防盐雾)，并使用防水密封圈。
