工控机电脑搭配60寸大屏，自动检测设备替代工业一体机优选方案

　　摘要：

　　本文针对自动检测设备视觉运算需求，对比工业一体机与工控机电脑搭配60寸大屏两种方案差异，详解DT-610L-BZ390MA分体机型配置优势，解决一体机扩展不足、大屏适配受限、升级成本高等痛点，适配产线7×24小时图像采集、缺陷分析与高清数据展示工作。

　　一、自动检测设备原有一体机痛点

　　不少自动化检测产线早期选用工业平板一体机作为视觉运算主机，长期使用后逐步暴露适配短板：

　　一体机内部空间紧凑，极少预留PCI/PCIe扩展插槽，新增多路工业相机时无法加装图像采集卡；屏幕尺寸固定，最大仅支持20余寸，产线需要60寸大屏完整展示工件高清缺陷图时无法拓展；硬件高度集成，CPU、内存、显卡绑定整机，后期算法升级只能整机更换，维修与迭代成本偏高。

　　某自动检测设备厂商针对该痛点，放弃原有一体机方案，选用工控机电脑DT-610L-BZ390MA搭配60寸显示器分体架构，兼顾视觉算力、多路外设扩展与超大屏可视化展示需求，两种方案核心差异对比如下：

　　二、工控机电脑硬件匹配检测需求

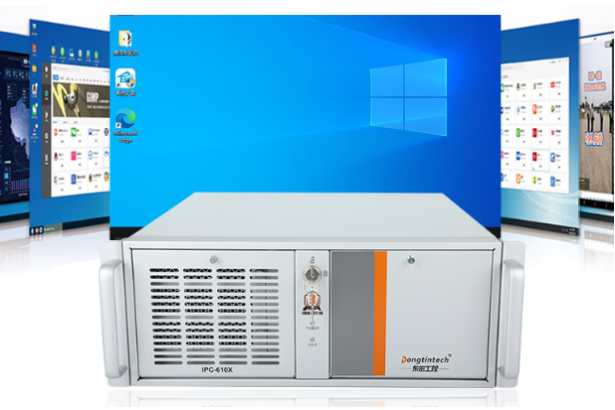

　　本次配套自动检测设备的完整配置为：I3-6100处理器/8G DDR4内存/500G SSD/300W工业电源，搭配60寸工业显示器、标准键鼠，预装测试版Win10系统，每一项硬件配置均对应视觉检测现场实际工作需求。

　　（一）酷睿I3处理器+高速固态

　　搭载I3-6100双核3.7GHz处理器，主频充足，可稳定运行Halcon、OpenCV等常规缺陷检测软件，同步完成图像灰度处理、轮廓识别、尺寸测量；搭配500G SSD固态硬盘，相比机械硬盘大幅缩短软件启动、大批量图像调取加载时间，避免检测间隙卡顿拖慢产线节拍。8G内存可缓存单次拍摄多帧工件图像，防止图像数据溢出造成检测漏判。

　　（二）完美适配60寸超大检测大屏

　　主板集成VGA、HDMI、DVI三路独立显示输出接口，无需额外加装显卡即可驱动60寸大屏，高清放大工件细微划痕、色差、尺寸偏差等缺陷，车间质检人员远距离也能清晰观察检测细节；后期可拓展双屏同步，一屏实时在线检测画面、一屏展示当日检测统计报表，满足产线可视化管理需求。

　　（三）7路扩展插槽

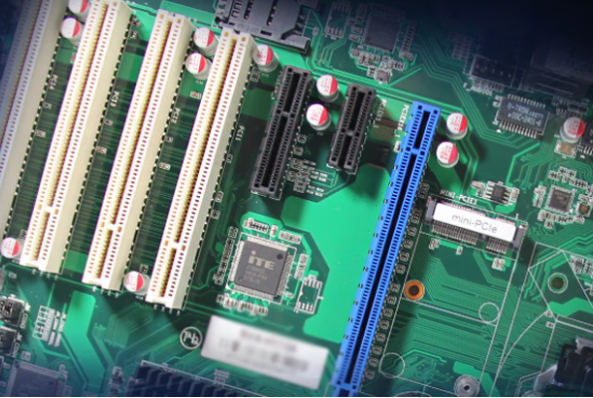

　　整机配备3个PCIeX16/X4插槽、4个标准PCI插槽，是分体工控机电脑核心优势。当前单相机检测无需额外板卡，后续产线扩充至多台相机同步采集时，可直接加装多路图像采集卡；若升级3D视觉、AI缺陷识别，可加装独立GPU显卡，无需更换整套运算主机，大幅减少设备改造停机工时。

　　（四）多串口多USB

　　后置面板配备6路COM口，其中2路支持RS485通讯，可直连产线PLC、光源控制器，同步传输检测触发信号、设备启停指令；10个USB接口包含4路高速USB3.0，分别接入工业相机、扫码枪、报警指示灯、键鼠外设，多设备同时连接不出现接口资源不足的问题，适配自动化检测全套外设联动逻辑。

　　（五）分离式布局优化现场布线

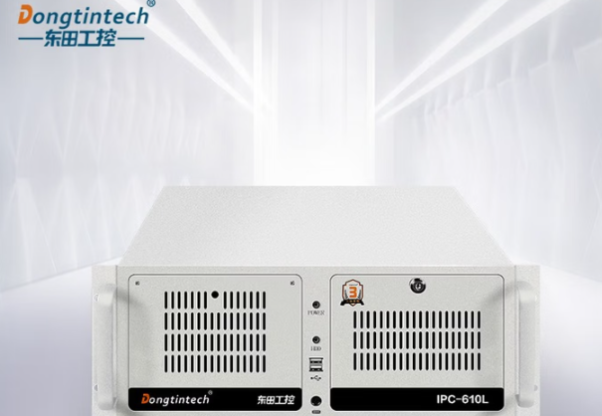

　　DT-610L-BZ390MA采用标准IPC-610L 4U机箱，可直接上架放置在设备配套控制柜内部，远离前端60寸大屏操作区，主机产生的热量、电磁干扰不会影响人员观察屏幕；机箱双侧大面积散热格栅，内部双风扇风道持续排出CPU、硬盘热量，7×24小时不间断图像运算也不会出现高温降频、系统死机故障。

　　三、分体工控机电脑方案核心优势

　　工业一体机受机身体积约束，几乎无法加装采集卡、显卡等功能板卡，产线工艺更新后只能整机替换；分体工控机电脑拥有充足扩展槽，从2D常规检测升级3D视觉、单相机扩容至多相机，仅新增板卡即可完成改造，硬件复用率更高。

　　东田工控一体机屏幕尺寸固定，无法适配60寸超大可视化需求；分体架构主机独立输出多路视频信号，可按需搭配任意尺寸工业显示屏，检测车间远距离质检、多人同步查看画面场景下，大屏展示优势显著。

　　同时，检测设备内部空间规划更自由，运算主机统一收纳至控制柜整洁布线，前端仅保留60寸显示大屏，设备外观简洁，同时主机远离粉尘、水雾等前端生产环境，延长硬件使用寿命。

　　四、结语

　　自动化视觉检测产线对硬件扩展、大屏可视化、长期稳定运行存在硬性需求，传统工业平板一体机受集成结构限制，难以适配产线迭代升级。DT-610L-BZ390MA分体工控机电脑搭配60寸显示器的方案，依靠充足扩展槽、三通道独立显示、丰富工业接口，完美解决一体机扩展不足、大屏适配受限、维修成本高的行业痛点。

　　FAQ

　　这款工控机电脑能否稳定驱动60寸工业大屏？

　　可以。主板自带VGA+HDMI+DVI三路独立显示输出，无需额外显卡即可支持60寸大屏高清输出，画面无延迟、无花屏，适配检测图像高清展示需求。

　　DT-610L-BZ390MA能加装多路图像采集卡吗？

　　支持。整机拥有3个PCIe插槽+4个PCI插槽，可同时加装多张图像采集卡，满足多台工业相机同步采集的检测场景升级需求。

　　自动检测设备7×24小时连续运行，散热是否稳定？

　　4U标准机箱搭配双侧大面积散热格栅、内置双散热风扇，风道优化适配长时间图像运算；若车间高温潮湿，可定制主板三防漆涂层，进一步提升硬件耐候性。

　　后期想升级AI视觉检测，是否支持加装独立显卡？

　　主板配备PCIeX16高速插槽，可直接加装中端独立GPU显卡，满足深度学习、3D点云检测等AI算法算力需求，无需更换整机。

　　工控机电脑主机和60寸大屏布线复杂吗？

　　主机放置控制柜、大屏安装设备前端，仅需单根HDMI视频线连接，主机侧统一收纳相机、PLC线缆，相比一体机前端密集布线更整洁，减少接口松动故障。
