新能源电池极片检测设备如何选工控机？嵌入式与4U方案解析

　　摘要

　　新能源电池极片检测对多相机采集、图像处理与运动控制提出明确需求。面向检测设备集成场景，东田以嵌入式无风扇DTB-3042-H81与4U DT-610L-BH310MA形成两级配置：前者嵌入设备端，后者置于控制柜承担高扩展任务，为该类检测设备选工控机提供思路。

　　一、极片AOI的成像与处理链路

　　新能源电池极片检测多在涂布、辊压后环节进行，借助线阵或面阵相机对涂层表面高速成像，识别划痕、漏箔、暗斑与厚度偏差。本文结合检测设备交付方的实际部署，把对工控机的诉求拆成三条：把图像采进来、把算法算出来、把运动与显示控起来。这类硬件既要嵌入单机，也要进入控制柜，因此选型不能只看单点参数。

　　二、设备端嵌入的无风扇选型

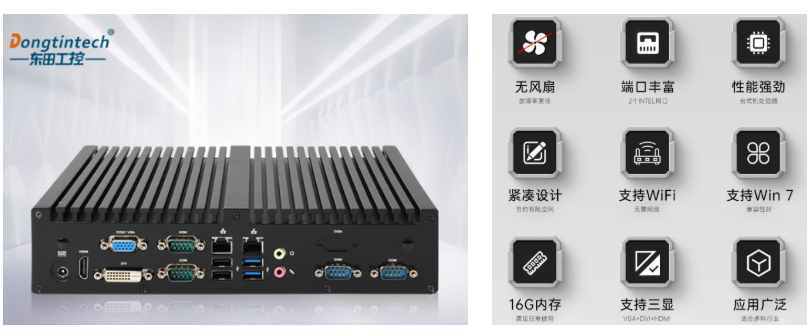

　　把控制与单机成像放到设备内部时，空间、散热与供电是首要约束。DTB-3042-H81为嵌入式无风扇工控机，机箱仅264x199.4x58mm，约1.8kg，可直接随检测模块装入机壁或控制盒。无风扇结构减少粉尘吸入与维护频次，适合极片产线相对洁净又忌积尘的环境。

　　它采用Intel H81芯片组，支持酷睿4代I3/I5处理器，最大16G内存，并提供DC 12~24V宽压输入，可直接取用设备内部电源。对仍运行旧版视觉软件的检测设备，该机型支持Windows XP/7/10等系统，便于延续既有算法与驱动，降低迁移成本。

　　三、控制柜侧的高扩展配置

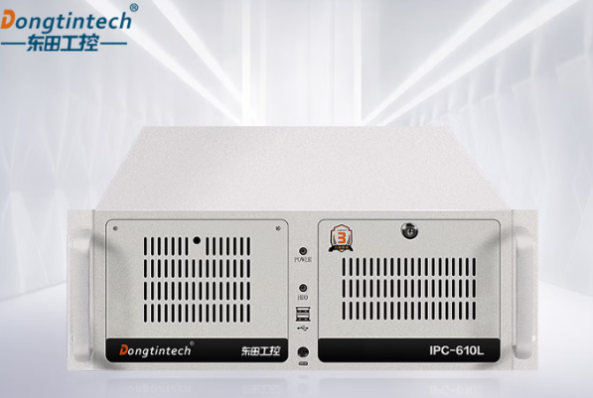

　　当检测设备进入控制柜，需要同时接多路相机、PLC、伺服与显示器时，扩展能力成为关键。DT-610L-BH310MA为4U工控机，主板采用Intel H310芯片组，支持酷睿8/9代I3/I5/I7，最大32G内存，可承接较重的缺陷识别与图像处理任务。

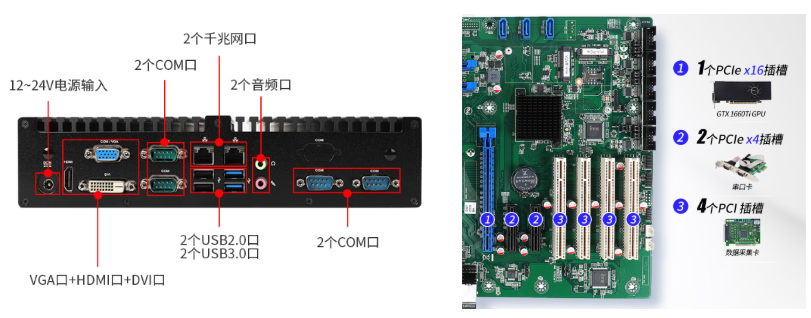

　　扩展方面，它提供4个PCI插槽与3个PCIe插槽（含1个PCIe x16），可加装图像采集卡或运动控制卡，并保留Mini-PCIe用于4G/WiFi通信；6个COM口适配多台仪表与执行器，2个Intel千兆网口分别对接相机网络与产线内网，3路独立显示方便操作员同时查看成像、算法与状态。

　　四、两级机型的接口与系统适配

　　把两款机型放在极片检测任务里看，分工自然清晰：DTB-3042-H81负责设备端的紧凑控制与单机成像，4个COM口与2个千兆网口足以连接周边传感与PLC；DT-610L-BH310MA在控制柜侧汇总多相机与运动控制，4个PCI与多路PCIe补齐高并发通信与算力缺口。

　　系统层面，前者兼容从XP到Ubuntu的多种平台，利于老产线软件延续；后者以8/9代平台与32G内存支撑新版视觉算法，并可选550W冗余电源提升连续运行保障。两者都按工业级连续运行设计，可纳入同一套检测设备的两级硬件架构。

　　五、从选型到交付的落地建议

　　极片检测设备的工控机选型，建议先明确部署位置：设备内部优先嵌入式无风扇方案，控制柜侧优先高扩展4U方案。客户同时涉足3C、半导体、新能源电池与航空精密，两级配置的思路也可沿用至其他精密检测场景，只是相机数量、通信对象与系统版本会随工艺变化。

　　实际项目中，东田可按检测设备需求定制接口、预装系统并配合整机测试。在提供机型与参数前，建议先确认相机接口类型、运动控制卡规格与既有软件运行环境，避免后期反复调整。

　　结语

　　新能源电池极片检测对硬件的要求，本质是按部署位置做分工：设备端用嵌入式无风扇工控机守住紧凑与稳定，控制柜用4U高扩展机型承接多相机与运动控制。东田两级配置为检测设备交付方提供了一套可复用的选型参考。

　　FAQ

　　电池极片检测工控机怎么选？

　　按部署位置分两级：设备端用嵌入式无风扇DTB-3042-H81，控制柜用4U DT-610L-BH310MA承担多相机与运动控制。

　　DTB-3042-H81能运行旧版视觉软件吗？

　　支持Windows XP/7/10等系统，便于延续既有检测算法与驱动，降低老产线软件迁移成本。

　　DT-610L-BH310MA能接几路相机？

　　提供多路USB（含4个USB3.0）与2个Intel千兆网口，并可通过PCIe x16扩展图像采集卡，适配多相机同步采集。

　　极片检测需要哪些串口通信？

　　PLC、伺服与仪表常经COM通信；DT-610L-BH310MA提供6个COM口（2路485），DTB-3042-H81提供4个COM口。

　　两款机器能连续运行吗？

　　均为工业级设计，DTB-3042-H81无风扇少维护，DT-610L-BH310MA为4U机柜式且可选冗余电源，适配极片检测连续产线。
