低功耗工控机替换方案：满足Win7系统+220mm机柜宽度双重工业约束

　　摘要：

　　早期低功耗x86嵌入式平台进入替换周期后，智能控制系统需要一台可继续运行Win7、整机宽度不超过220mm、并维持低配低功耗定位的低功耗工控机，三项约束的成立依据分别来自平台形态、系统支持范围与整机尺寸。

　　在智能制造与工业自动化现场，控制柜里往往有一台长期通电、承担数据汇聚与逻辑控制的计算节点，这类低功耗工控机对功耗控制的要求往往比算力更具体。

　　一、替换周期的三项硬约束

　　这类替换任务的核心问题，不是把算力往上抬一档，而是三项现场约束能否在同一台低功耗工控机上同时成立。

　　1.需继续运行存量Windows 7上位机环境

　　工业现场存在大量基于Win7的上位机与组态软件，重新开发或迁移成本与停机风险都高，替换时通常需保留原有操作系统。

　　2.机柜安装位宽度不超过220mm

　　控制柜内的安装位宽度通常已经固定，机型宽度超出会导致无法进柜，或者需要改造柜体。

　　3.维持原有的低配低功耗定位

　　原有平台定位在低功耗嵌入式区间，替换后若功耗与发热明显上升，柜内散热与供电配置都会连带受影响。

　　三项约束分别指向操作系统、机械尺寸与功耗定位三个层面，任何一项单独满足都不构成可用的低功耗工控机方案。

　　二、低功耗定位从何而来

　　低功耗定位不是一句产品描述，而是平台选型与散热路线共同确定的工程结果。

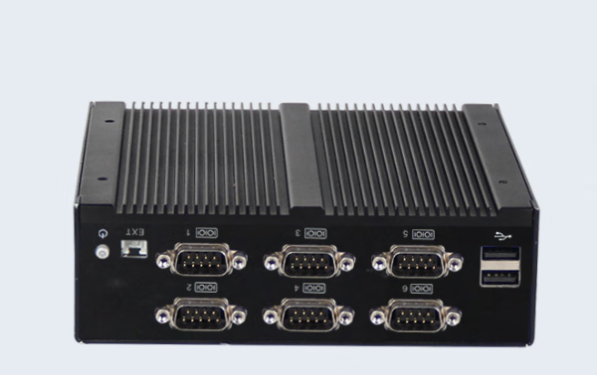

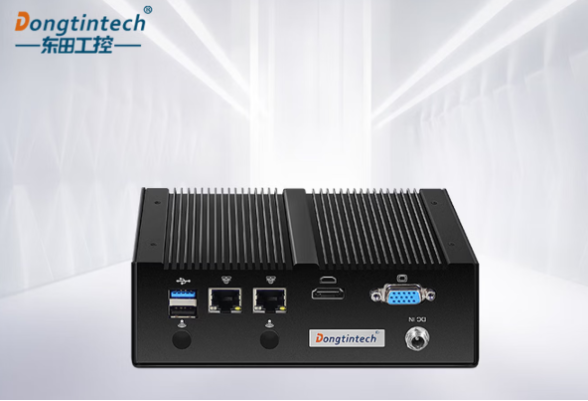

　　东田工控提供DTB-1022B-J1900无风扇嵌入式工控机承接这类替换任务。该机型板载Intel J1900处理器，属于低功耗嵌入式x86平台；整机为无风扇形态，并保留全尺寸MSATA与Mini-PCIe扩展位。

　　平台与形态之间相互约束：选择低功耗嵌入式平台，才使无风扇散热路线具备可行性；确定无风扇路线之后，功耗又被要求长期控制在依赖被动散热的区间内。

　　该机型的支持系统含Windows 7、Windows10、Windows server 2016与Linux。内存为1条DDR3L SO-DIMM插槽，1600MHz，最大支持8G；供电为DC IN 12V。

　　三、功耗与温升怎么测

　　把低功耗当作结论之前，需要先明确它是在什么条件下测出来的，功耗记录与温升记录是两项独立证据。

　　该机型的整机温度测试报告记录：功耗空载7W、满负荷15W。空载与满负荷之间的功率区间，正是无风扇散热路线可行的前提。

　　同一份报告还记录了拷机前后的温度变化：拷机前CPU平均温度39℃、硬盘46℃、主板36℃；拷机1小时后CPU平均温度43℃、硬盘34℃。

　　高低温测试报告记录的是另一类条件：-20℃存贮2H与老化3H整机运行正常，60℃老化12H运行正常，70℃老化12H运行正常，测试总时长29H。该机型的工作环境记录为运行温度10℃~70℃、储存温度-20℃~80℃。

　　四、进柜宽度与接线边界

　　回到机柜安装的物理条件，宽度约束的作用不只是能不能放进去，它会反向限定平台与散热方案的可选范围。

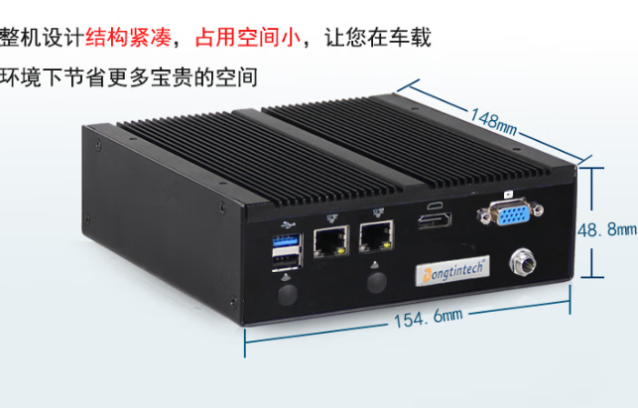

　　该机型机箱尺寸为154.6×148×48.8mm（宽×深×高），整机重量约1Kg。在220mm的宽度上限内，154.6mm的机箱宽度可以直接进柜安装。

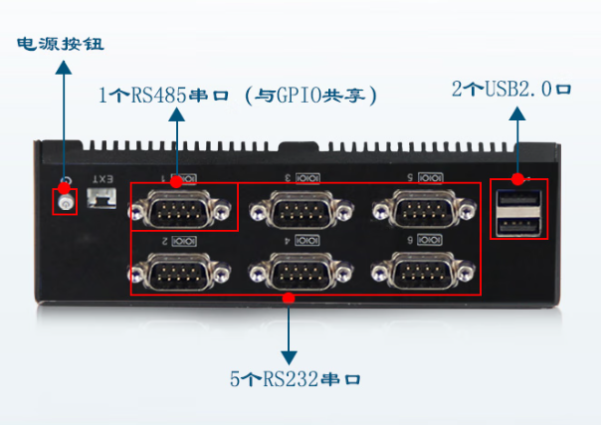

　　替换时还有一件事是接线对应关系。该机型接口为2个Intel 千兆网口、1个VGA与1个HDMI、6个COM接口（COM6可调RS232/422/485）、1个USB3.0与3个USB2.0、1个Mini-PCIe插槽。

　　三项约束的核对依据整理如下：

结语

　　低功耗工控机的低功耗定位由低功耗嵌入式平台与无风扇散热路线共同决定；它能否同时装Win7、进得了受限机柜，取决于三项约束是否落在同一台整机的设计边界内。

　　FAQ

　　低功耗工控机的低功耗一般怎么界定？

　　通常不看单一参数值，而是看整机在空载与满负荷下的实测功耗区间。以东田工控DTB-1022B-J1900为例，整机温度测试报告记录空载7W、满负荷15W，该区间决定了整机能否采用无风扇散热。

　　为什么替换整机时要保留原有的Win7系统？

　　工业现场存在大量基于Win7的上位机与组态软件，重新开发或迁移会带来成本与停机风险。因此替换时通常优先保留原有操作系统，而不是借机升级系统。

　　DTB-1022B-J1900这类机型适合用在哪些场景？

　　适合需要在现场就近部署、长期通电、承担数据汇聚与逻辑控制任务的场合，例如智能控制系统中的现场控制节点。这类场景对算力要求不高，对功耗条件要求更具体。
