摘要：
半导体镀膜设备采用WPF上位机进行工艺控制，设备升级后原有触摸一体机算力不足、扩展性受限。本文以东田DT-610L-BQ670MA 4U工控机为例，介绍其13600K处理器、10USB与6COM接口，以及PCIe扩展预留如何满足镀膜上位机控制与后续AI模型的升级需求。
一、引言
半导体镀膜工艺在晶圆、光学元件等精密工件表面沉积薄膜，镀膜均匀性直接决定产品良率。上位机多采用WPF框架开发，负责镀膜配方管理、工艺参数下发、温控数据采集与运动控制。设备升级至多腔体、多层镀膜与实时闭环后，上位机运算负荷显著上升，原一体机在算力、接口与稳定性上难以支撑，客户更换4U工控机方案。
二、旧方案与东田方案对比
| 对比维度 | 原触摸一体机方案 | 东田DT-610L-BQ670MA 4U工控机 |
| 核心算力 | 低功耗移动平台，多任务时响应迟滞 | Intel 13600K（14核20线程），应对WPF多线程调度 |
| 接口扩展 | USB/COM数量有限，难接多路镀膜外设 | 10个USB（6×USB3.0）+ 6个COM（2×RS485）+ 2千兆网口 |
| 后续AI预留 | 无独立显卡扩展位 | 2×PCIe×16 + 4×PCIe×4 + 1×PCI，可加装AI学习卡 |
| 运行环境 | 被动散热，长期满载易降频 | 4U机架风道+多风扇，支持7×24小时连续运行 |
| 存储配置 | 内置小容量固态 | 512G SSD（系统）+ 2T HDD（工艺数据归档） |
三、东田解决方案优势详解

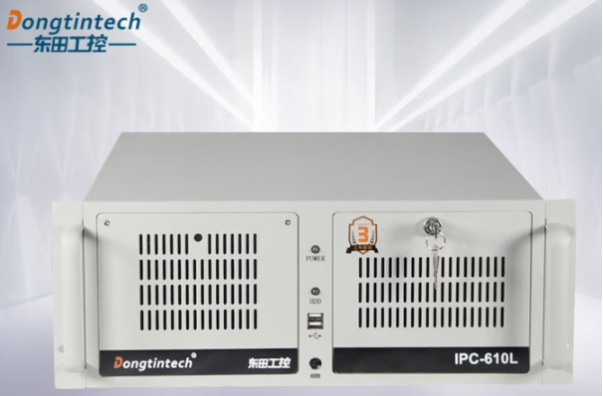

东田DT-610L-BQ670MA 4U工控机基于Intel Q670芯片组，根据客户需求，本次定制的配置为13600K处理器、32G DDR4内存、512G SSD与2T HDD，从算力、接口与扩展性三方面满足半导体镀膜上位机的升级需求：
计算核心：13600K为14核20线程（6性能核+8能效核），基础3.5GHz、睿频5.1GHz，搭配32G DDR4内存，可同时承载WPF渲染、工艺数据处理与运动控制调度，改善原一体机多任务迟滞。
AI扩展预留：2个PCIe×16插槽可后续加装RTX 4060等AI学习卡，承接客户规划中的镀膜缺陷AI识别模型，无需更换整机即可平滑升级，保护前期投入。
接口与存储：10个USB接镀膜腔体传感器与扫码枪，6个COM对接PLC与温控仪表，2个千兆网口接入产线；512G SSD承载系统软件，2T HDD归档镀膜工艺数据便于批次追溯。
供电与可靠性：850W电源留有满负载与后续加显卡余量，工业级用料支撑产线长期运行。
四、处理器型号后缀科普
工业计算机选型时，处理器型号末尾的字母代表不同产品定位，读懂后缀有助于匹配实际工况。
以本方案选用的13600K为例，"K"为未锁频版，出厂睿频高于同代非K型号（最高5.1GHz）；本机Q670芯片组不支持超频，13600K以默认频率运行，但其更高单核睿频对WPF上位机更友好。
同类常见后缀包括：F（无核显、需搭配独显）、H/U（移动高性能/低功耗，U多用于一体机与轻薄本）、T/S（台式低功耗版，约35W）。本方案避开U/T低功耗后缀以突破原一体机瓶颈；镀膜上位机需持续高负载算力与多扩展，13600K的K定位更契合。
五、结语
东田工控DT-610L-BQ670MA 4U工控机以13600K处理器、10USB与6COM接口及可扩展PCIe插槽，为半导体镀膜上位机控制提供兼顾当下算力与未来AI升级的硬件底座。相比原触摸一体机，其在连续运行稳定性与扩展能力上的提升，使镀膜设备的控制效率与工艺可追溯性同步增强。
常见问题：
Q：4U工控机与触摸一体机的主要区别是什么？
A：4U工控机采用机架式机箱，具备完整的PCI/PCIe扩展能力、丰富的工业接口（多串口多网口）与主动风冷散热，可7×24小时连续运行；触摸一体机集成显示与低功耗计算，扩展槽少、接口有限，适合轻量交互场景，难以承载产线级控制负荷。
Q：13600K的"K"代表什么，工控上如何发挥价值？
A：K代表Intel未锁频版本，开放超频且出厂睿频更高。
Q：后续引入镀膜AI识别模型需要什么硬件？
A：可在2个PCIe×16插槽中加装RTX 4060等AI学习卡（8G显存），本地运行缺陷检测模型，无需更换整机；32G内存与SSD/HDD组合也为模型与样本数据提供运行空间。
Q：半导体镀膜车间对工控机有何特殊要求？
A：镀膜车间存在真空腔体电磁干扰、粉尘与连续运行需求，工控机需具备抗干扰接口、稳定散热与长生命周期供货。
