从64G内存到4个PCI：工业控制计算机的试验行业落位

　　摘要

　　材料试验设备研制行业需要两台工业控制计算机分工承担试验控制与板卡扩展：主力机配64G内存、双存储与4G独显，辅助机配4个PCI插槽。本文围绕DT-610L-ZQ370MBV2与DT-610L-BZ390MA说明配置落位。 试验机的性能表现，一半取决于机械结构，另一半取决于控制主机：试验控制软件、曲线输出与数据归档都跑在主机上。

　　某材料试验设备研制单位为金属、建材与复合材料测试设备配套主机时，选择了两台工业控制计算机分工部署——一台承担试验控制，一台承担板卡扩展。

　　一、试验设备的控制主机需求

　　试验控制任务集中在主力主机上：控制软件实时调度加载机构，试验曲线需要稳定输出到现场屏幕，金属、建材与复合材料的力学性能测试数据按批次归档。这类任务决定了工业控制计算机不能只看处理器主频，内存容量、存储分层与显示输出都要同步到位。

　　该项目对主力主机给出明确配置单：64G内存、256G固态加2T机械硬盘、4G独显，另需一台配置精简、PCI插槽充足的辅助主机插入采集与控制板卡。两项需求指向两类负载，也指向两台不同取向的4U机型。

　　二、主力机型的配置落位

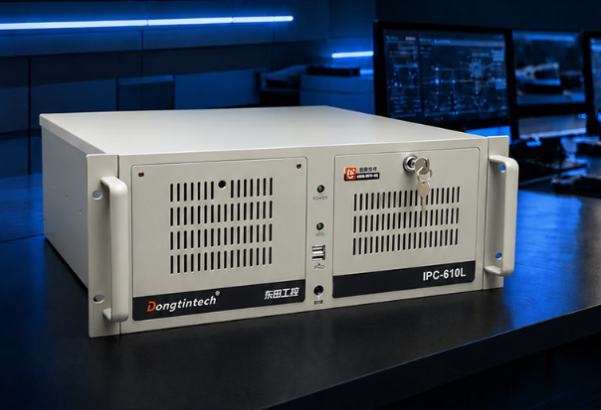

　　本次主力方案选用东田工控DT-610L-ZQ370MBV2作为承担试验控制的工业控制计算机。该机型采用Intel Q370芯片组，支持酷睿9代i3/i5/i7处理器，方案配置i7-9700，与试验控制软件对单核性能与平台稳定性的要求对应。

　　内存落位在4条DDR4插槽上：本次配置4条16G内存共64G，该机型最大支持128G，后续试验任务加重仍可扩展。256G固态硬盘承载控制软件与当日数据，2T机械硬盘按批次归档历史试验记录，读写分层清晰。

　　三、独显与双存储的承接

　　试验曲线的输出由独立显卡承担：本次方案配置GT 730 4G独显，插入该机型的PCIe x16插槽，与DVI、HDMI、DP三种显示接口配合，把实时曲线送到试验现场屏幕上——显卡与550W电源均为方案配置项，按项目需求确定。

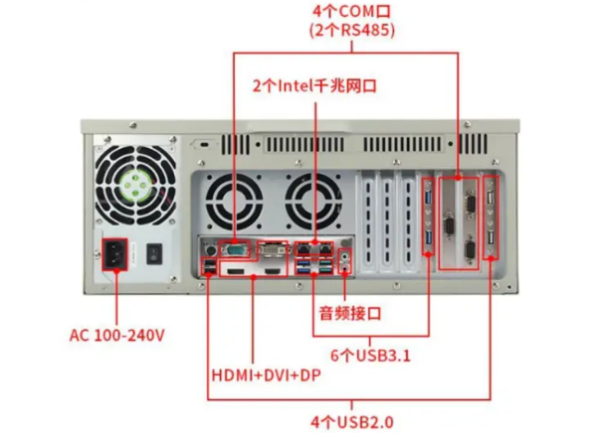

　　该机型提供6个SATAIII接口与12个USB口（6个USB3.1），双存储之外仍留有接入余地。两台机型的配置分工如下表：

四、辅助机型的PCI扩展

　　板卡扩展交给辅助方案DT-610L-BZ390MA——同为4U工控机结构，优势在槽位：4个PCI插槽超出项目3块板卡的要求，另有PCIe x16、2个PCIe x4与带SIM卡槽的miniPCIe。方案配置i5-8500、8G内存与1T机械盘，300W电源对应轻量负载。

　　设备对接由接口配置承接：6个COM口（2个可调RS232/485）对接传感器与执行机构，双千兆网口连入试验软件的上位系统，VGA、HDMI与DVI-D三显覆盖现场显示。板卡、接口与主机在同一条控制链路上各司其职。

　　五、统一部署与保修口径

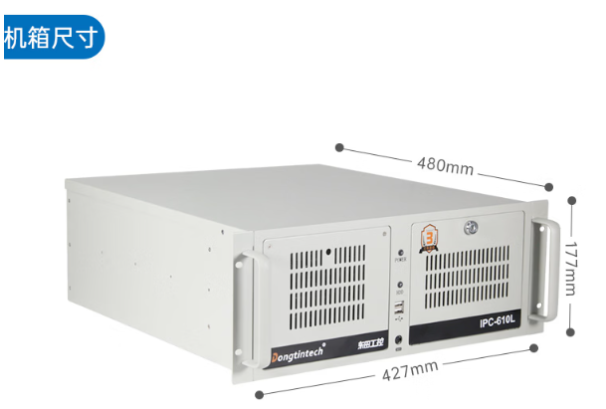

　　两台主机同为4U上架式结构，尺寸430×481×177mm（带耳朵482mm），整机约23KG，可并列纳入同一标准机柜，电源与信号线缆按机柜统一规划。对试验设备研制方来说，一致的结构尺寸让现场安装与后期运维都不需要为单个机型做特殊安排。

　　主力机型整机提供3年免费保修，覆盖长期试验任务的运行周期。两台主机按负载分工后，单机故障的影响面也被切分，控制与扩展互为边界，这是双机结构在可靠性上的额外收益。

　　结语

　　试验行业的控制主机选型，核心是把控制负载与扩展负载分开：主力工业控制计算机承接软件、内存与数据落盘，辅助机承接板卡与设备对接。本次两台4U机型在同一机柜内完成分工部署，配置逐项有着落，可作同类试验设备的对照方案。

　　FAQ

　　为什么要用两台工业控制计算机而不是一台高配机？

　　试验控制软件的稳定性依赖独立的内存与存储资源，板卡频繁插拔也有系统风险。两台分工后控制链路与扩展链路互不影响，故障边界更清晰。

　　64G内存对试验控制软件有什么意义？

　　大批量试验数据与长时间曲线记录都在内存中处理，64G容量由4条16G内存组成，既满足当前负载，也为后续软件升级留了插槽余量。

　　GT 730独显和550W电源是标配吗？

　　不是。该机型标配300W额定电源、不含独立显卡，GT 730 4G独显与550W电源均为本次方案配置，按项目的显示与供电需求确定。
